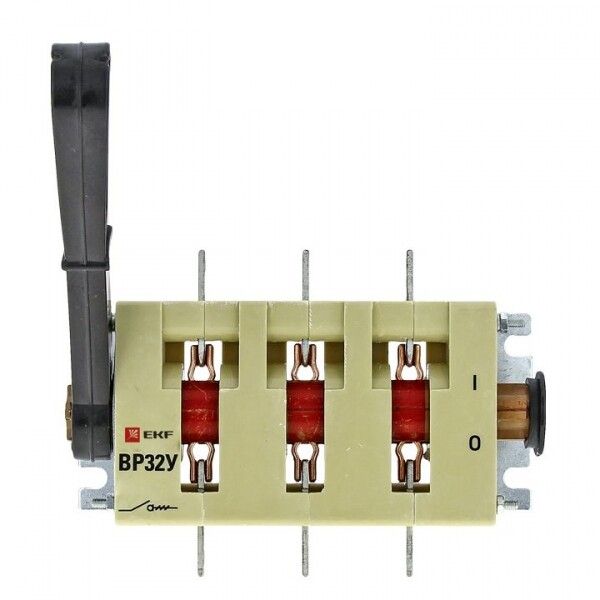

Выключатель-разъединитель ВР32У-39B71250 630А, 2 направления c д/г камерами, съемная левая/правая рукоятка EKF MAXima PROxima | uvr32-39b71250

Выключатель-разъединитель ВР32У-39B71250 от EKF - это надёжный трёхполюсный аппарат для ручного отключения и включения силовых цепей переменного тока до 690 В. Устройство сочетает функции главного выключателя и разъединителя, обеспечивает безопасную изоляцию цепи благодаря двойному видимому разрыву, и применяется в распределительных щитах промышленных объектов. Артикул ВР32У-39B71250 относится к серии PROxima.

Назначение и область применения

Выключатель-разъединитель ВР32У-39B71250 предназначен для ручного отключения и включения электрических цепей переменного тока с частотой 50 Гц. Он используется как главный выключатель в распределительных устройствах, где требуется физическая изоляция цепи перед обслуживанием. Применяется в системах питания станков, конвейеров, компрессоров, насосов и других промышленных установок с высокими токами нагрузки. Подходит для монтажа в щитах и ящиках на монтажной плате.

Технические характеристики

• Номинальное напряжение: 400–690 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Условный ток короткого замыкания (Icu): 32 кА
• Кратковременно выдерживаемый ток: 16 кА
• Номинальная мощность при 400 В (AC-23): 315 кВт
• Тип подключения: болтовое, через кабельные наконечники
• Максимальное сечение кабеля: 240 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40 C до +40 C, умеренный и холодный климат, повышенная влажность)
• Конструкция: встраиваемое устройство, монтаж на монтажную плиту
• Цвет корпуса: черный
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Выключатель-разъединитель ВР32У-39B71250 монтируется на монтажную плату с помощью крепёжных отверстий. Контактные выводы расположены перпендикулярно плоскости монтажа - это удобно для подключения шин или кабелей с наконечниками сверху или снизу. Для соединения используются болты; рекомендуется использовать медные наконечники с опрессовкой. Максимальное сечение кабеля - 240 мм2, что позволяет подключить крупногабаритные силовые линии. Рукоятка снимается и переустанавливается слева или справа без демонтажа аппарата - это повышает гибкость при сборке щитов.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-39B71250 соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность автоматических выключателей для низковольтных сетей. Наличие двойного видимого разрыва гарантирует, что цепь полностью отключена - это требование норм безопасности при проведении работ на оборудовании. Дугогасительные камеры снижают риск возгорания при отключении нагрузки под током. IP20 защищает от случайного прикосновения к токоведущим частям, но не предохраняет от попадания пыли или влаги - поэтому устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Двойной видимый разрыв - наглядное подтверждение отключения цепи, соответствует требованиям ПУЭ
• Дугогасительные камеры обеспечивают надёжное гашение дуги даже при отключении токов близких к номинальному
• Сменная рукоятка - возможность установки слева или справа без инструментов, адаптация под компоновку щита
• Высокая коммутационная способность (32 кА) - подходит для цепей с большими токами КЗ
• Универсальное болтовое подключение - совместим с широким спектром кабелей и шин
• Изготовлен в соответствии с российскими стандартами - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рассчитан на частые операции включения/отключения - это не автоматический выключатель, а разъединитель для редких коммутаций
• Не имеет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическими выключателями или предохранителями
• Требует доступа для ручного управления - нельзя удалённо или автоматически управлять
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц

Примеры использования

• Главная точка отключения питания на промышленном станке с двигателем 315 кВт
• Разъединитель в распределительном щите цеха для обслуживания группы конвейеров
• Автоматический выключатель с разъединителем в системе питания насосной станции
• Центральный выключатель в щите управления HVAC-системой

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 240 мм2) и используйте качественные медные наконечники с опрессовкой
• При установке рукоятки убедитесь, что она плотно зафиксирована - её положение влияет на эргономику обслуживания
• Обязательно устанавливайте ВР32У-39B71250 в закрытый металлический щит с классом защиты не ниже IP54
• Не используйте устройство для частого включения/отключения - это сокращает срок службы контактов
• Проверяйте состояние контактов и дугогасительных камер при плановом техобслуживании - особенно после аварийных отключений
• При проектировании учтите посадочные размеры - устройство занимает место на монтажной плате, требует свободного пространства вокруг для доступа к рукоятке
