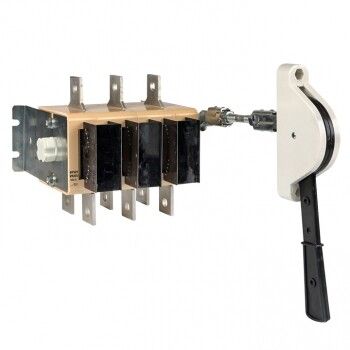

Выключатель-разъединитель ВР32У-39A71240-R 630А 2 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-39a71240-r

Выключатель-разъединитель 32У-39A71240-R 630А от EKF предназначен для безопасного ручного отключения и включения силовых цепей переменного тока в распределительных щитах. Этот прибор сочетает функции разъединителя и аварийного выключателя, обеспечивает надёжное гашение дуги при отключении нагрузки и соответствует требованиям промышленной автоматизации.

Назначение и область применения

Выключатель-разъединитель 32У-39A71240-R 630А используется для ручного отключения электроцепей при обслуживании, ремонте или аварийной ситуации. Подходит для работы в системах с номинальным напряжением до 400 В и частотой 50 Гц. Применяется в качестве главного, сервисного и предохранительного устройства на входе в распределительные щиты, узлах питания двигателей, конвейеров, насосов и других промышленных потребителей мощностью до 315 кВт.

Технические характеристики

• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Условный ток короткого замыкания: 32 кА
• Кратковременно выдерживаемый ток: 16 кА
• Номинальная мощность (AC-23, 400 В): 315 кВт
• Тип присоединения: болтовое соединение
• Степень защиты: IP00 - без внешней защиты от пыли и воды
• Тип рукоятки: рычажного типа, расположена спереди и смещена для удобного доступа
• Конструкция: комплектное устройство в металлическом корпусе
• Функции: аварийная остановка, сервисное отключение, главный выключатель
• Способ монтажа: на монтажную плату внутри шкафа

Совместимость и монтаж

Выключатель-разъединитель 32У-39A71240-R 630А рассчитан на установку внутрь распределительных щитов. Монтаж выполняется на монтажную плиту с использованием болтовых зажимов для подводящих проводников. Для правильной сборки важно соблюдать момент затяжки болтов согласно документации производителя - переусиливать нельзя, чтобы не повредить контактные поверхности. Устройство совместимо с шинами и кабелями сечением, соответствующим току 630 А. Отсутствие степени защиты IP требует установки исключительно во внутренних помещениях, защищённых от попадания пыли, влаги и сторонних предметов.

Безопасность и стандарты

Выключатель-разъединитель 32У-39A71240-R 630А имеет трёхполюсную ножевую контактную систему с двойным видимым разрывом - это гарантирует соответствие нормам безопасности при проведении работ под напряжением. Наличие дугогасительных камер снижает риск возгорания и продлевает срок службы контактов. Конструкция соответствует требованиям к устройствам категории IEC 60947-3 для ручных разъединителей. Цвет черных элементов управления обеспечивает контрастность и узнаваемость в условиях слабого освещения.

Преимущества

• Эффективное гашение дуги благодаря дугогасительным камерам - позволяет отключать высокие токи без повреждения контактов
• Двойной видимый разрыв цепи - обеспечивает наглядность состояния отключения, важна для выполнения требований OSHA и ПУЭ
• Передняя смещённая рукоятка - удобна для оператора при работе в ограниченном пространстве щита
• Высокая коммутационная способность (32 кА) - подходит для сетей с большими токами КЗ
• Жесткая конструкция в корпусе - минимизирует вероятность деформации при механических воздействиях

Ограничения применения

• Не предназначен для эксплуатации вне закрытых щитов - степень защиты IP00 делает устройство уязвимым к пыли, влаге и случайным прикосновениям
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ; требуется обязательная установка предохранителей или автоматических выключателей в цепи
• Не допускается использование в качестве рабочего выключателя при частых включениях/выключениях - рекомендовано не более 1–2 операций в день
• Требуется наличие свободного пространства вокруг рукоятки для полного хода - минимальный зазор 150 мм спереди

Примеры использования

• Главный выключатель на входе в распределительный щит цеха с несколькими двигателями
• Сервисный разъединитель перед частотным преобразователем для безопасного техобслуживания
• Автоматический отключающий элемент на линии конвейера, где требуется физическое отключение энергии при ремонте
• Использование в системах водоснабжения и вентиляции с крупными насосами мощностью до 315 кВт

Практические советы

• Перед первым включением проверьте плотность затяжки всех болтов - особенно на входных и выходных клеммах
• Обеспечьте доступ к рукоятке с лицевой стороны - не закрывайте её другими элементами щита
• Не используйте этот выключатель-разъединитель 32У-39A71240-R 630А для регулярного включения/отключения под нагрузкой - он не рассчитан на частые циклы
• При необходимости модульной сборки щита - учтите габариты устройства: он занимает место, аналогичное 3-м модулям DIN
• Для увеличения безопасности рекомендуется использовать блокировочные устройства (замки, сигнализацию) на рукоятке при длительных работах
