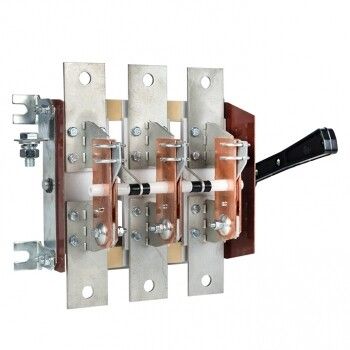

Разъединитель РЕ19-39-31120 630А | re19-3931120 EKF

Разъединитель РЕ19-39-31120 630А от EKF предназначен для безопасного отключения электрических цепей без нагрузки в распределительных щитах. Этот разъединитель РЕ19-39-31120 630А обеспечивает механическую изоляцию цепей при обслуживании и ремонте, соответствует требованиям промышленной электроустановки и совместим с системами до 1000 В.

Назначение и область применения

Разъединитель РЕ19-39-31120 630А используется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочих токов, включая пуск двигателей или переключение оборудования. Применяется в распределительных щитах промышленных объектов, на производствах, в энергообъектах и других местах, где требуется физическое отключение участка сети для безопасности при работах.

Технические характеристики

• Номинальное напряжение: 1000 В переменного тока (50/60 Гц)
• Номинальный ток: 630 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 32 кА
• Кратковременно выдерживаемый ток: 17 кА
• Тип присоединения: болтовое (для подводящих и отходящих шин)
• Конструкция: рассчитана на монтаж внутри распределительного щита
• Тип рукоятки: рычаг поворотный, центральный
• Степень защиты: IP00 - без защиты от внешних воздействий
• Сервисный выключатель: да - позволяет зафиксировать положение «выключено» и заблокировать доступ
• Цвет корпуса: черный

Совместимость и монтаж

Разъединитель РЕ19-39-31120 630А монтируется на DIN-рейку или жестко закрепляется в распределительном щите. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Устройство не требует специальных креплений, но важно обеспечить свободный доступ к рукоятке для оперативного отключения. Болтовые зажимы должны соответствовать сечению проводников до 185 мм2. Подключение выполняется только после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Разъединитель РЕ19-39-31120 630А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Сервисный выключатель обеспечивает возможность фиксации в положении «выключено» и установки пломбы - что соответствует правилам LOTO (Lock Out – Tag Out). Наличие сервисного выключателя делает его подходящим для работы в условиях, где требуется контроль доступа к оборудованию.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать ток КЗ до 32 кА
• Надежная конструкция с металлическими контактами и прочными изоляторами
• Интегрированный сервисный выключатель для блокировки и пломбирования
• Совместим с большинством типов распределительных щитов EKF и аналогичных серий
• Максимально простая эксплуатация - один поворот рукоятки для полного отключения

Ограничения применения

• Не допускается использование для отключения нагрузки - только при нулевом токе
• Степень защиты IP00 - запрещена установка в открытых помещениях, на улице или в средах с пылью, влагой, химическими парами
• Не подходит для автоматических систем управления - только ручное управление
• Требуется наличие отдельного автомата или предохранителя перед разъединителем для защиты от перегрузок и КЗ

Примеры использования

• Отключение силовой цепи станка перед техническим обслуживанием
• Физическая изоляция секции конвейера при плановом ремонте
• Разрыв цепи в распределительном щите для проведения измерений
• Обеспечение безопасности при работе на вводных щитах предприятия

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и момента затяжки болтов - некорректное подключение вызывает нагрев и выход из строя
• Убедитесь, что рядом с разъединителем РЕ19-39-31120 630А есть место для полного поворота рукоятки - она должна двигаться свободно без препятствий
• Используйте сервисный выключатель всегда при проведении работ - он является обязательным элементом безопасности
• Не используйте этот разъединитель как замену автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• При групповом использовании нескольких разъединителей в одном щите - пометьте каждый четко, чтобы избежать ошибок при отключении
