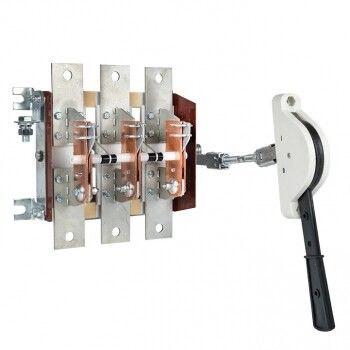

Разъединитель РЕ19-39-31140 630А | re19-3931140 EKF

Разъединитель РЕ19-39-31140 630А от EKF предназначен для безопасного отключения электрической цепи без нагрузки в распределительных щитах. Этот разъединитель обеспечивает механическую изоляцию цепи при обслуживании и ремонте, что делает его ключевым элементом в системах с напряжением до 1000 В. Артикул re19-3931140 соответствует модели с номинальным током 630 А и трёхполюсным исполнением.

Назначение и область применения

Разъединитель РЕ19-39-31140 630А используется исключительно для отключения цепей при отсутствии тока - то есть без нагрузки. Он не предназначен для коммутации рабочих токов или аварийных ситуаций. Применяется в распределительных щитах промышленных объектов, на производствах, в электроустановках с высокими требованиями к безопасности персонала. Является сертифицированным сервисным выключателем, позволяющим физически отделить участок сети для проведения работ.

Технические характеристики

• Номинальное напряжение: 1000 В переменного тока (50/60 Гц)
• Номинальный ток длительной нагрузки: 630 А
• Количество полюсов: 3
• Условный номинальный ток короткого замыкания: 32 кА
• Номинальный кратковременно выдерживаемый ток: 17 кА
• Тип присоединения: болтовое (для медных шин или кабельных наконечников)
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытого корпуса
• Тип рукоятки: рычажного типа, центральное положение
• Цвет управляющего элемента: черный
• Способ монтажа: на монтажную плату (панель) в распределительном щите

Совместимость и монтаж

Разъединитель РЕ19-39-31140 630А монтируется на металлическую монтажную плиту внутри распределительного щита. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Соединения должны быть выполнены с использованием подходящих наконечников и с учётом сечения проводников, рассчитанных на 630 А. Устройство не имеет вспомогательных контактов, поэтому не поддерживает сигнализацию состояния включения/отключения. Подходит для установки в щиты с габаритами, обеспечивающими доступ к рукоятке и свободное перемещение рычага.

Безопасность и стандарты

Разъединитель РЕ19-39-31140 630А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Обеспечивает надёжную изоляцию при отключенном состоянии, предотвращает случайное включение благодаря жесткой фиксации рычага. Наличие функции сервисного выключателя позволяет использовать его в соответствии с правилами техники безопасности при проведении планового техобслуживания.

Преимущества

• Высокая коммутационная стойкость при КЗ - 32 кА гарантируют сохранение целостности конструкции даже при серьёзных авариях
• Простая и проверенная конструкция - минимум деталей, высокая надёжность
• Интеграция в системы EKF PROxima - совместимость с другими компонентами серии
• Чёткая визуальная индикация положения: рычаг легко определить - открыт или закрыт
• Не требует обслуживания в процессе эксплуатации

Ограничения применения

• Не допускается использование для отключения токов нагрузки - только при полностью отключённой цепи
• Степень защиты IP00 требует обязательной установки в защищённом корпусе; запрещено применение в открытом виде
• Отсутствие вспомогательных контактов - нельзя подключить сигналы удалённого контроля состояния
• Не подходит для автоматических систем управления - только ручное управление
• Требуется достаточное пространство вокруг устройства для оперирования рычагом (не менее 150–200 мм спереди)

Примеры использования

• Отключение питания силовой цепи станка перед техническим осмотром
• Изолирование секции распределительного щита при замене преобразователя частоты
• Обеспечение безопасного доступа к шинам в промышленных щитах 690–1000 В
• Функция сервисного отключения в системах конвейеров, насосных станций, печей

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и наконечника - для 630 А требуется медный проводник не менее 185 мм2
• При установке на монтажную плату используйте изолирующие прокладки, чтобы избежать замыкания на корпус щита
• Не забудьте про метки на рукоятке - они должны быть четко видны после установки
• Проверьте зазор между соседними устройствами - тепловые нагрузки при работе 630 А требуют минимального воздушного зазора 50 мм
• При необходимости многократного отключения рекомендовано регулярно контролировать состояние контактных поверхностей - возможна окисляемость при повышенной влажности
