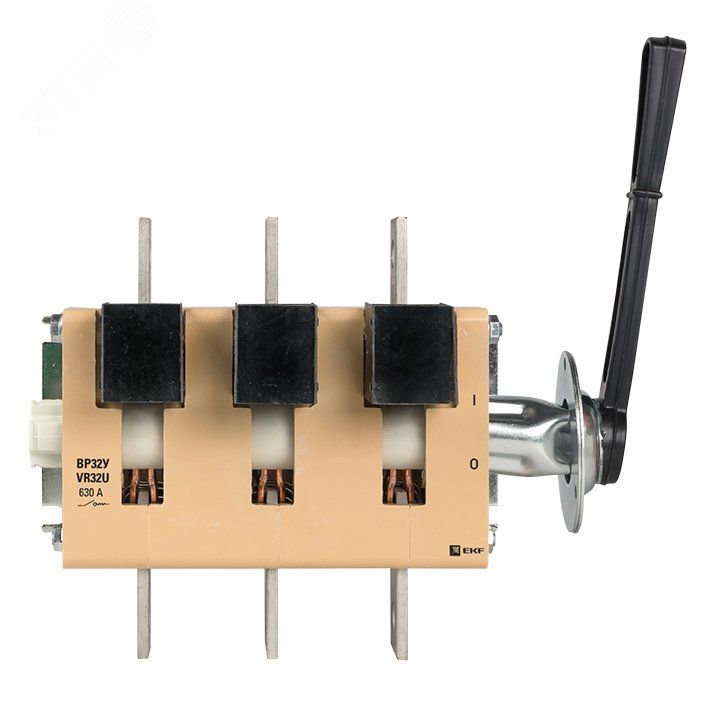

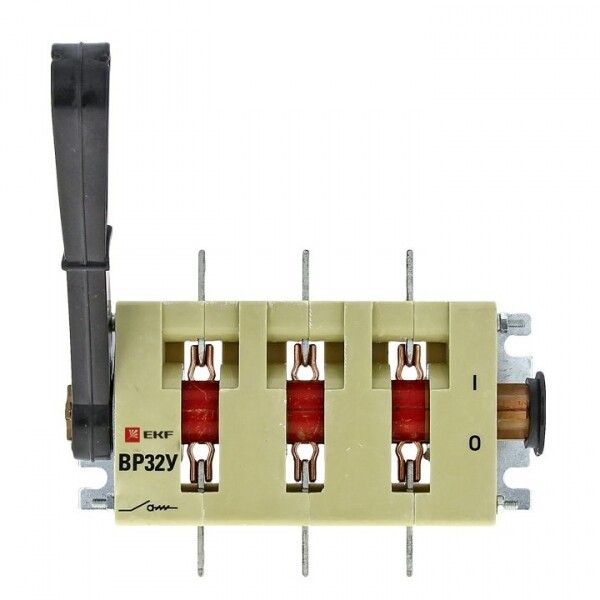

Выключатель-разъединитель ВР32У-39B31250 630А, 1 направление c д/г камерами, съемная левая/правая рукоятка EKF MAXima PROxima | uvr32-39b31250

Выключатель-разъединитель ВР32У-39B31250 от EKF - это надёжный трёхполюсный рубильник с дугогасительными камерами для ручного отключения и включения силовых цепей до 630 А. Устройство подходит для установки на монтажную плату и применяется в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР32У-39B31250 предназначен для безопасного ручного отключения и включения электрических цепей переменного тока с частотой 50 Гц. Он работает как главный выключатель в системах распределения энергии, где требуется явный визуальный разрыв цепи - например, перед обслуживанием оборудования. Применяется в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с высокими токами нагрузки.

Технические характеристики

• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальный ток: 630 А
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность (AC-23): 315 кВт
• Максимальное сечение кабеля: 240 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип подключения: болтовое - через клеммы с возможностью подключения кабелей с наконечниками
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации влаги
• Конструкция: встраиваемое устройство, монтаж на монтажную плату
• Нормативный документ: ГОСТ Р 50030.3-99

Совместимость и монтаж

Выключатель-разъединитель ВР32У-39B31250 монтируется на монтажную плиту с фиксацией в специальные крепления. Подключение выполняется болтовым способом - к контактным выводам присоединяются медные шины или кабели с опрессованными наконечниками. Максимальное сечение кабеля - 240 мм2. Контактные выводы расположены перпендикулярно плоскости монтажа, что удобно для вертикальной прокладки шин. Устройство совместимо со всеми комплектующими серии PROxima от EKF.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-39B31250 соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления. Наличие двойного видимого разрыва контактов гарантирует, что цепь полностью отключена - это требование норм безопасности при проведении работ на оборудовании. Дугогасительные камеры снижают риск возгорания при отключении под нагрузкой. IP20 позволяет использовать устройство только внутри закрытых щитов, исключает случайный доступ к токоведущим частям.

Особенности конструкции

Контактная система выполнена в виде ножевого механизма с двойным разрывом - каждый полюс имеет два параллельных контакта, которые одновременно расходятся при отключении. Это увеличивает расстояние между контактами и повышает надёжность гашения дуги. Дугогасительные камеры изготовлены из термостойкого материала и обеспечивают безопасное отключение даже при максимальном токе 630 А. Рукоятка съемная и может быть установлена слева или справа - изменить положение можно без демонтажа устройства, просто перевернув её на 180°.

Преимущества

• Двойной видимый разрыв - соответствие требованиям безопасности при техобслуживании
• Эффективное гашение дуги благодаря камерам - возможность отключения под нагрузкой без повреждений
• Гибкая установка рукоятки - удобство при компоновке щита, независимо от стороны подхода
• Высокий ток короткого замыкания (32 кА) - устойчивость к аварийным режимам
• Болтовое подключение - прочное и долговечное соединение, не требующее дополнительных адаптеров

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не используется как автоматический выключатель - только ручное управление
• Не рекомендован для частых операций включения/отключения (более 1–2 раз в день) - срок службы ограничен механической износостойкостью
• Требуется жесткий монтаж на металлическую плату; не допускается установка на пластиковые поверхности

Примеры использования

• Главная коммутирующая точка в распределительном щите цеха
• Отключающее устройство перед частотным преобразователем
• Изолирующий рубильник на входе в групповой щит станка
• Ручной разъединитель в системе питания конвейерной линии

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 240 мм2 - иначе невозможно плотное затягивание клемм
• При установке рукоятки убедитесь, что она легко доступна для оператора - выбирайте левую или правую сторону в зависимости от схемы щита
• Не используйте этот выключатель для отключения токов выше 630 А - он не рассчитан на перегрузки
• Проверяйте состояние контактов каждые 6–12 месяцев: при нагреве или потемнении - произведите профилактическую очистку
• При сборке щита соблюдайте минимальные расстояния до соседних устройств - корпус выключателя-разъединителя ВР32У-39B31250 требует свободного пространства вокруг для теплоотвода
