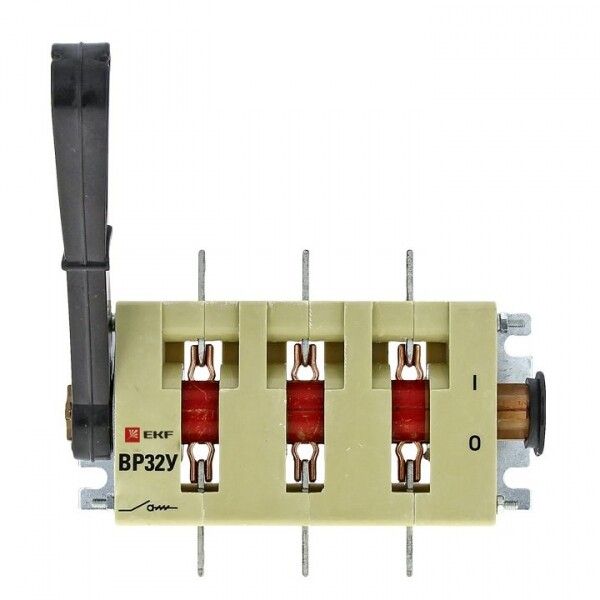

Выключатель-разъединитель ВР32У-39А71220 630А, 2 направления с д/г камерами, несъемная левая/правая рукоятка EKF MAXima PROxima | uvr32-39a71220

Выключатель-разъединитель ВР32У-39А71220 от EKF - это трёхполюсное устройство для ручного отключения и включения силовых цепей переменного тока до 690 В. Он предназначен для безопасной изоляции участков сети при обслуживании и ремонте, особенно там, где требуется надёжное гашение дуги при отключении высоких токов. Артикул ВР32У-39А71220 относится к серии PROxima и используется в распределительных щитах промышленных объектов.

Назначение и область применения

Выключатель-разъединитель ВР32У-39А71220 применяется для ручного отключения и включения электрических цепей с нагрузкой до 630 А. Устройство не предназначено для частых операций в режиме рабочего тока - его задача - обеспечить видимый разрыв цепи и безопасную изоляцию при плановых работах. Подходит для использования в распределительных устройствах на производствах, в энергообъектах, на конвейерах, насосных станциях и других системах с высокими токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 400–690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 32 кА - способен выдерживать КЗ без повреждений
• Номинальная мощность при 400 В (AC-23): 315 кВт
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Максимальное сечение кабеля: 240 мм2
• Тип подключения: болтовое - через клеммы с возможностью присоединения медных наконечников
• Способ монтажа: на монтажную плату (фиксированная установка)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Цвет корпуса: черный
• Соответствие стандарту: ГОСТ Р 50030.3-99 (МЭК 60947.3-99)

Совместимость и монтаж

Выключатель-разъединитель ВР32У-39А71220 устанавливается на монтажную плиту в щите. Его контактные выводы расположены перпендикулярно плоскости монтажа - это удобно для подключения шин или кабелей сверху или снизу. Для соединения используются болты и кабельные наконечники с сечением до 240 мм2. Монтаж требует соблюдения момента затяжки, указанного в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактные поверхности. Устройство совместимо с другими элементами серии PROxima, что позволяет компактно собирать щиты.

Особенности конструкции

Контактная система выполнена в виде ножевого механизма с двойным видимым разрывом - при отключении каждая фаза имеет два разрыва, что гарантирует полную изоляцию. Наличие дугогасительных камер снижает риск возгорания и продлевает срок службы контактов при отключении нагрузки. Рукоятка несъёмная, но её положение (левое или правое) можно изменить во время работы - достаточно перевернуть механизм на 180°. Это делает устройство гибким для установки в ограниченном пространстве.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-39А71220 соответствует требованиям ГОСТ Р 50030.3-99 (МЭК 60947.3-99), что подтверждает его соответствие международным нормам безопасности. Двойной разрыв и дугогасительные камеры обеспечивают безопасное отключение даже при значительных токах. Однако IP20 не защищает от пыли и влаги - устройство следует устанавливать только внутри закрытых щитов с классом защиты не ниже IP54.

Преимущества

• Двойной видимый разрыв - гарантированная изоляция цепи перед обслуживанием
• Дугогасительные камеры - снижают износ контактов и предотвращают аварии при отключении под нагрузкой
• Переставляемая рукоятка - адаптация под любую конфигурацию щита без замены оборудования
• Высокий ток короткого замыкания (32 кА) - надёжная работа в условиях сложных сетей
• Совместимость с сериями PROxima и EKF - возможность унифицированного сбора щитов

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель
• IP20 - запрещено использовать вне закрытых щитов, в сырых или пыльных помещениях
• Требуется точное соблюдение момента затяжки болтов - перегрузка вызывает деформацию контактов
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Нет функции автоматического отключения - требует ручного управления

Примеры использования

• Отключение питания двигателя насосной станции перед техническим осмотром
• Изоляция секции конвейера при ремонте в пищевой промышленности
• Разъединение входного кабеля в распределительном щите производственного цеха
• Обеспечение безопасного доступа к оборудованию в электроустановках до 1000 В

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 240 мм2 - используйте качественные медные наконечники
• При установке рукоятки убедитесь, что она свободно перемещается - не допускайте механических препятствий
• Проверяйте состояние контактов и дугогасительных камер ежегодно - при наличии следов оплавления замените устройство
• Для щитов с несколькими выключателями-разъединителями рекомендуется одинаковое расположение рукояток (все слева или все справа) - так проще ориентироваться в аварийной ситуации
• Не используйте ВР32У-39А71220 вместо автоматических выключателей - он не защищает от перегрузок и КЗ, только создаёт видимый разрыв
