Передняя смещенная рукоятка для ВР32У 31240 и 71240 MAXima EKF|uvr32-h|EKF

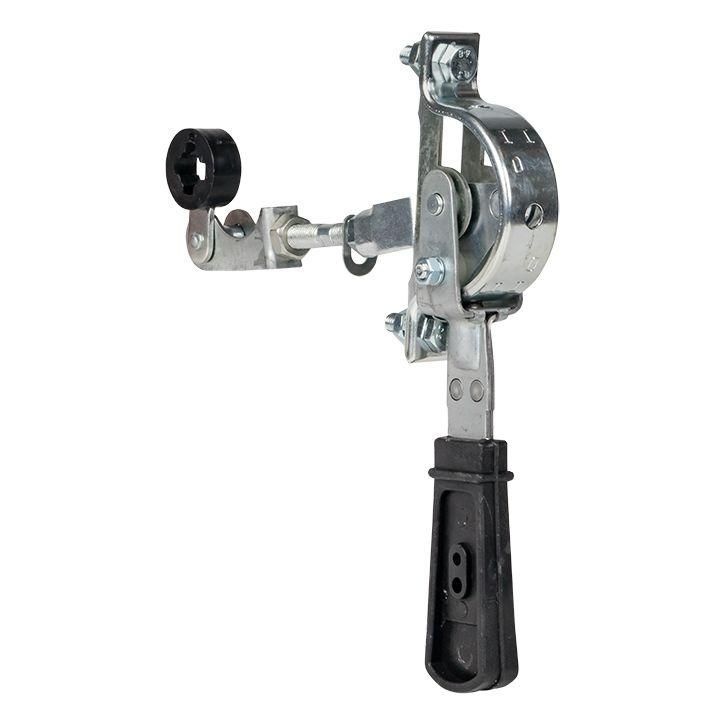

Передняя смещенная рукоятка для выключателя ВР32У 31240 и 71240, 100-400А от EKF - элемент управления, позволяющий удобно и безопасно оперировать силовым выключателем-разъединителем с вынесенной фронтальной панелью. Подходит для моделей ВР32У серий PROxima с током 100–400 А.

Назначение и область применения

Эта рукоятка используется для удалённого управления выключателями-разъединителями ВР32У 31240 и 71240. Она позволяет выполнять включение и отключение цепей без необходимости подходить прямо к корпусу аппарата - особенно важно при установке в щитах с ограниченным доступом или в зонах повышенной опасности. Применяется в промышленных распределительных устройствах, на станках, конвейерах, системах автоматизации и других объектах, где требуется ручное управление высокотоковыми цепями до 400 А.

Технические характеристики

• Тип: передняя смещённая рукоятка
• Совместима с выключателями-разъединителями ВР32У-31A71240-R (100 А), ВР32У-35A71240-R (250 А), ВР32У-37A71240-R (400 А)
• Максимальный рабочий ток: 400 А
• Напряжение: до 690 В переменного тока, 50 Гц
• Цвет: черный
• Наличие оси: да - обеспечивает поворотный механизм
• Наличие замка: да - возможность заблокировать положение «выкл» для безопасности при обслуживании
• Срок гарантии: 36 месяцев

Совместимость и монтаж

Рукоятка устанавливается исключительно на выключатели-разъединители ВР32У указанных модификаций. Монтаж выполняется непосредственно на корпус аппарата - никаких дополнительных креплений или адаптеров не требует. Установка проводится при отключенном питании. Ось рукоятки совпадает с штоком механизма выключателя; после надевания рукоятка фиксируется защёлкой. Замок встроен в основание - для блокировки используйте стандартную пломбу или замок на цепочке.

Безопасность и стандарты

Рукоятка соответствует требованиям к устройствам ручного управления для силового оборудования. Наличие замка позволяет выполнить процедуру LOTO (Lock Out / Tag Out) - обязательную меру безопасности при техобслуживании. Цвет - чёрный - обеспечивает контрастность и легко заметен в условиях слабого освещения.

Преимущества

• Удобство управления издалека - снижает риск травм при работе под напряжением
• Фиксация в положении «выключено» через замок - предотвращает случайное включение
• Стандартная совместимость - не требует доработок при замене оригинала
• Простая установка - не нужна специальная подготовка или инструмент
• Долговечность - конструкция рассчитана на многократные переключения

Ограничения применения

• Не подходит для выключателей других серий - даже аналогичных по току
• Не предназначен для автоматического управления - только ручное воздействие
• Запрещена установка на повреждённые или деформированные корпуса ВР32У
• Не использовать в средах с постоянными механическими ударами или вибрацией выше нормы - возможен выход из строя механизма

Примеры использования

• Щитовая камера на производстве - рукоятка смонтирована на внешней стенке щита, чтобы оператор мог отключить мощный станок без открывания двери
• Линия конвейера - рукоятка расположена рядом с пультом управления, обеспечивая быстрый аварийный останов
• Обслуживание трансформаторной подстанции - использование замка для запирания выключателя во время ремонта

Практические советы

• Проверьте номер модели вашего выключателя - он должен точно совпадать с ВР32У-31A71240-R, -35A71240-R или -37A71240-R
• Перед установкой убедитесь, что ось внутри аппарата цела и свободно вращается - искривлённая ось не позволит правильно закрепить рукоятку
• Используйте рукоятку только с тем же типом выключателя - нельзя менять её местами между 100 А и 400 А, если они имеют разные механизмы
• При замене старой рукоятки - снимите питание, отсоедините все провода и проверьте состояние контактов в самом ВР32У
• Не затягивайте замок слишком сильно - это может повредить внутренний фиксатор
