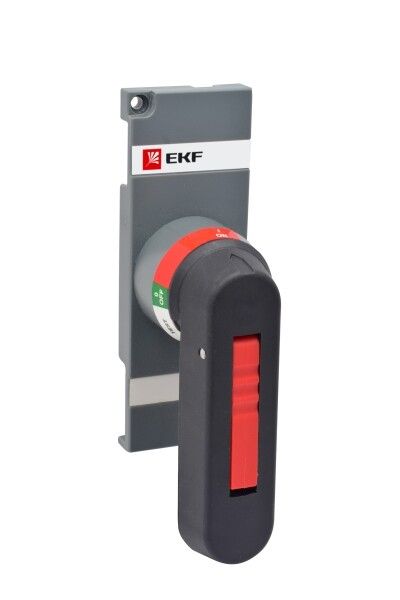

Рукоятка управления для прямой установки на рубильники TwinBlock 160-250А PROxima EKF tb-160-250-fh

Рукоятка управления для прямой установки на рубильники TwinBlock 160-250А - элемент управления для механического включения и отключения силовых рубильников серии TwinBlock от EKF. Артикул tb-160-250-fh предназначен для прямой фиксации на корпус аппарата, обеспечивает надёжную блокировку положений «Вкл/Выкл» и соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Рукоятка управления для прямой установки на рубильники TwinBlock 160-250А используется для ручного переключения состояния рубильника - включение и отключение нагрузки. Применяется в щитах распределения электроэнергии с номинальным напряжением до 690 В переменного тока частотой 50–60 Гц. Подходит для объектов промышленной автоматизации, производственных линий, систем освещения и других мест, где требуется явное визуальное определение положения контактов.

Технические характеристики

• Тип изделия: поворотная рукоятка
• Способ монтажа: прямая установка на рубильник
• Наличие замка: да - позволяет заблокировать рукоятку в положении «Выкл» для безопасности при обслуживании
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C, повышенной влажностью
• Цвет: черный
• Гарантийный срок: 84 месяца
• Соответствие нормативам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рукоятка совместима исключительно с рубильниками серии TwinBlock EKF мощностью 160–250 А. Монтируется непосредственно на шток механизма рубильника без переходных пластин или адаптеров. Установка выполняется путём вставки хвостовика рукоятки в гнездо на корпусе аппарата до характерного щелчка. После монтажа проверьте свободное вращение и наличие фиксации в крайних положениях. Не используйте с другими сериями рубильников - несовместимые формы соединения могут повредить механизм.

Безопасность и стандарты

Рукоятка управления для прямой установки на рубильники TwinBlock 160-250А соответствует международному стандарту IEC 60947-3 и российскому ГОСТ Р 50030.3-2012, что гарантирует безопасность коммутационных операций. Наличие замка позволяет применять её в условиях, требующих Lockout/Tagout (LOTO) - запирание оборудования перед техобслуживанием. Цвет рукоятки - чёрный, что отличает её от сигнальных элементов, снижая риск случайного воздействия.

Преимущества

• Прямая установка - не требует внешнего кабеля или выносного механизма, экономит место в щите
• Функциональный замок - предотвращает неквалифицированное включение во время ремонта
• Жесткая конструкция - устойчив к вибрациям и механическим нагрузкам в промышленной среде
• Долгий срок службы - гарантированный период эксплуатации 7 лет

Ограничения применения

• Не применяется в условиях с высокой запылённостью, влажностью или возможностью попадания жидкости - степень защиты IP20 не обеспечивает герметичность
• Не подходит для установки на двери щита - для этого нужна выносная рукоятка
• Использование вне диапазона температур УХЛ3 (−25…+40 C) может привести к потере эластичности материалов и отказу замка
• Не совместима с рубильниками других брендов или серий, даже при одинаковом токе

Примеры использования

• Щиты распределения на заводах - управление питанием станков и конвейеров
• Производственные участки с необходимостью быстрого аварийного отключения
• Объекты ЖКХ - отключение питания насосных групп, вентиляционных систем
• Здания с центральным распределением энергии - ручное отключение секций для планового обслуживания

Практические советы

• Перед установкой убедитесь, что рубильник полностью обесточен и отключен
• Проверьте посадочное отверстие на рубильнике - оно должно быть чистым, без деформаций
• При использовании замка всегда фиксируйте рукоятку в положении «Выкл» при проведении работ
• Не используйте рукоятку как рычаг для принудительного включения - приложите усилие только по оси вращения
• Для работы в условиях с высокой влажностью или пылью выбирайте модели с IP65/IP67 - эта рукоятка не предназначена для таких условий
