Рукоятка прямого управления для ВРК реверс 160-250А KARAT - KA-VR20D-RY-0160-0250 IEK

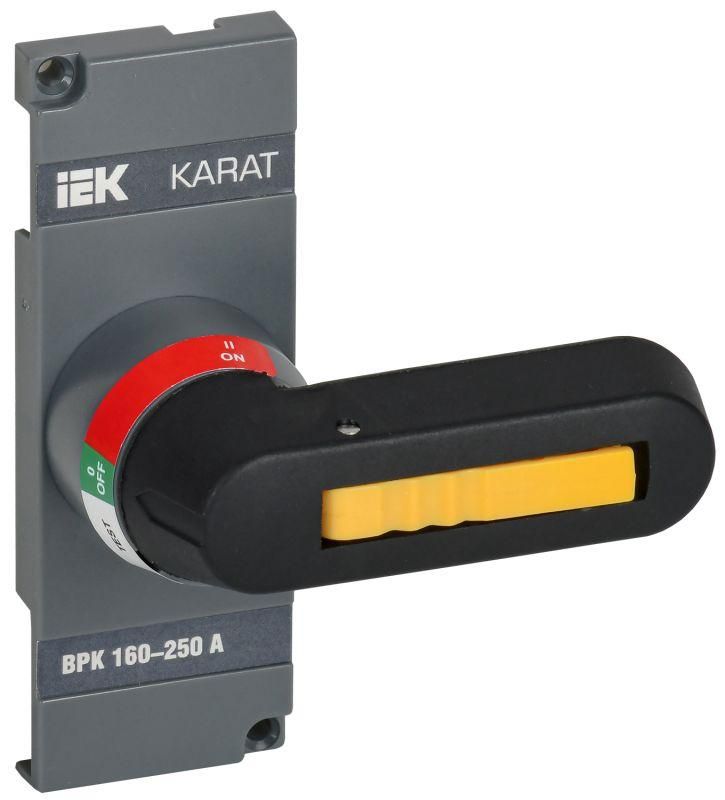

Рукоятка прямого управления для выключателя-разъединителя реверсивного 160–250 А от IEK (ИЭК), артикул ka-vr20d-ry-0160-0250, обеспечивает механический контроль над положением силового разъединителя через поворот рукоятки - удобный способ удалённого или безопасного управления в распределительных устройствах.

Назначение и область применения

Рукоятка прямого управления используется для перевода выключателя-разъединителя между положениями «включено» и «выключено» путём поворота рукоятки на 90 градусов. Она применяется там, где требуется физическое воздействие для коммутации - например, при обслуживании оборудования, ремонте или плановых отключениях. Подходит для установки на выключатели-разъединители серии KARAT от IEK, особенно в условиях, где важна визуальная и механическая уверенность в положении контактов.

Технические характеристики

• Тип управления: прямой механический поворот
• Максимальный ток совместимости: до 250 А
• Наличие замка: да - позволяет заблокировать рукоятку в положении «выключено» для предотвращения случайного включения
• Совместимость: исключительно с выключателями-разъединителями серии KARAT IEK
• Установка: непосредственно на модуль управления выключателя-разъединителя

Совместимость и монтаж

Рукоятка ка-vr20d-ry-0160-0250 устанавливается только на выключатели-разъединители серии KARAT от IEK. Не подходит для других брендов или моделей, даже если они имеют аналогичную номинальную мощность. Монтаж выполняется вручную: рукоятка плотно защёлкивается на штоке модуля управления. Перед установкой проверьте соответствие типоразмера выходного вала - он должен точно соответствовать форме и размеру посадочного места рукоятки.

Безопасность и стандарты

Функция замка соответствует требованиям безопасности при работе с высоковольтным оборудованием - позволяет применить систему LOTO (Lock Out Tag Out). Замок принимает стандартные ключи типа «штыревой» диаметром до 8 мм. Устройство не имеет защиты от внешних факторов (IP-класс не указан), поэтому не предназначен для открытых площадок без корпуса.

Преимущества

• Обеспечивает точное и контролируемое управление - минимизирует риск неверной коммутации
• Замок снижает вероятность аварийного включения во время техобслуживания
• Простая конструкция - не требует питания, не ломается при перегрузках
• Чёткая визуализация состояния: положение рукоятки всегда показывает состояние разъединителя

Ограничения применения

• Не работает с автоматическими или дистанционными системами управления - только ручная операция
• Подходит только для выключателей-разъединителей серии KARAT IEK; несовместима с другими сериями или конкурентами
• Не защищена от пыли и влаги - должна использоваться внутри щита или закрытого корпуса
• Не рассчитана на частые циклы включения/выключения - предназначена для редких операций, а не для регулярной коммутации нагрузки

Примеры использования

• Щитовые помещения на заводе с силовыми цепями до 250 А
• Распределительные пункты на объектах ЖКХ и энергообеспечения
• Станции технического обслуживания электрооборудования
• Лаборатории и испытательные стенды с необходимостью ручного отключения

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель полностью отключен и обесточен
• Проверьте, чтобы замок легко входил в зацепление - если не получается, возможно, установлен не тот тип замка или есть деформация механизма
• Не используйте усилие больше обычного при повороте - это может повредить внутренние контакты разъединителя
• При длительном хранении храните рукоятку в сухом месте - металлические части могут окисляться при повышенной влажности
• Для работы в группе рекомендовано использовать один ключ на все замки - так проще соблюдать правила LOTO
