Рукоятка дистанционного управления для ВРК 160-250А KARAT - KA-VR10D-RYD-0160-0250 IEK

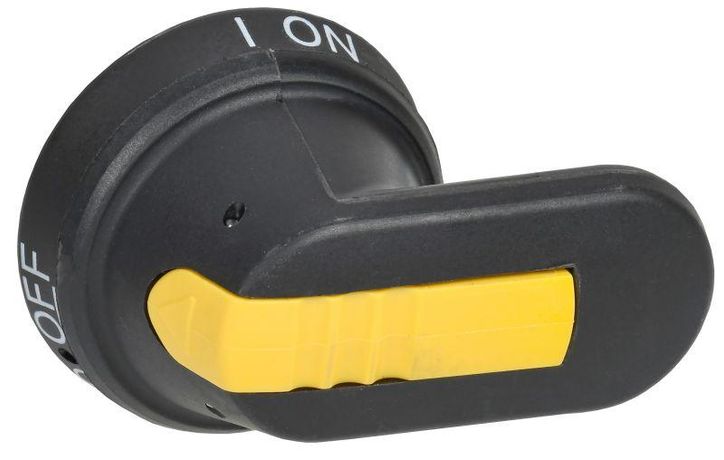

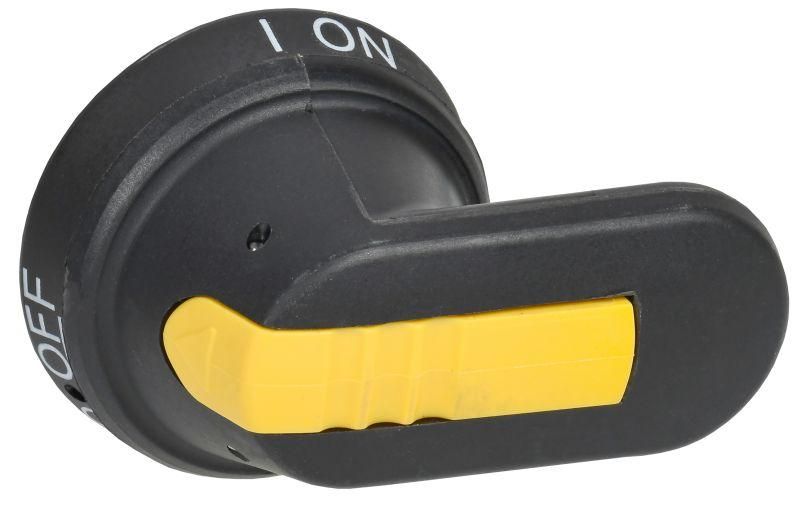

Рукоятка дистанционного управления для выключателя распределительного кабинета 160–250 А от IEK (артикул ka-vr10d-ryd-0160-0250) позволяет управлять выключателем-разъединителем KARAT из безопасной зоны, не открывая дверцу шкафа. Устройство применяется в распределительных щитах с током до 250 А.

Назначение и область применения

Рукоятка дистанционного управления для выключателя распределительного кабинета 160–250 А используется для перевода выключателя-разъединителя KARAT в положение «вкл/выкл» без необходимости физического доступа к внутренним контактам. Это повышает безопасность персонала при обслуживании электрооборудования. Применяется в комплектных распределительных устройствах (КУР), ячейках КРУ, силовых щитах на объектах жилой застройки, промышленных цехах и энергообъектах.

Технические характеристики

• Токовая нагрузка: 160–250 А
• Совместима с выключателями-разъединителями серии KARAT IEK
• Оснащена механическим замком - предотвращает случайное включение/отключение
• Монтируется на дверь распределительного шкафа
• Не содержит электронных элементов - полностью механическая передача

Совместимость и монтаж

Рукоятка ка-vr10d-ryd-0160-0250 работает исключительно в паре с валом (приобретается отдельно). Вал соединяет механизм рукоятки с осью выключателя внутри шкафа. Для установки:

• Выполните сверление отверстия в двери шкафа под диаметр вала (не указано в спецификациях - проверьте по чертежу KARAT)
• Зафиксируйте рукоятку болтовым креплением на внешней стороне двери
• Подсоедините вал к выходному механизму выключателя внутри шкафа
• Проверните рукоятку - она должна свободно перемещать рычаг выключателя без люфта

Обязательно используйте только оригинальный вал от IEK - несовместимые аналоги могут вызвать некорректную работу или аварию.

Безопасность и стандарты

Рукоятка соответствует требованиям безопасности для оборудования класса напряжения до 1000 В переменного тока. Механизм замка обеспечивает возможность блокировки в одном из двух положений - что важно при выполнении работ по технике безопасности (запрет на включение, LOTO-процедуры).

Преимущества

• Позволяет выполнять коммутацию без вскрытия корпуса - снижает риск поражения током
• Замок исключает невольное воздействие на управление - особенно актуально в многолюдных помещениях
• Простая конструкция - не требует питания, не ломается от вибраций
• Стандартная совместимость с серийными выключателями KARAT - легко заменить при ремонте

Ограничения применения

• Не автоматические системы - только ручное управление
• Требует наличия подходящего проходного отверстия в двери шкафа - нельзя установить на сплошные стенки
• Не рассчитана на частую коммутацию (>10 раз в день) - возможен быстрый износ механики
• Не работает с другими сериями выключателей кроме KARAT IEK

Примеры использования

• Промышленный цех: оператор включает питание станка через дверь КРУ, не входя в опасную зону
• Жилой дом: электромонтёр проводит плановое отключение этажного щита без демонтажа крышки
• Трансформаторная подстанция: ремонтник блокирует выключатель замком перед проведением тестов

Практические советы

• Перед монтажом убедитесь, что длина вала достаточна - он должен доходить от рукоятки до оси выключателя без натяга
• Выбирайте место крепления рукоятки так, чтобы её можно было повернуть одной рукой - удобнее всего на уровне груди
• При использовании нескольких устройств помечайте каждую рукоятку цветом или биркой - избежите путаницы при работе с несколькими КРУ
• Регулярно проверяйте состояние замка - при заклинивании не смазывайте его маслом, лучше замените деталь
