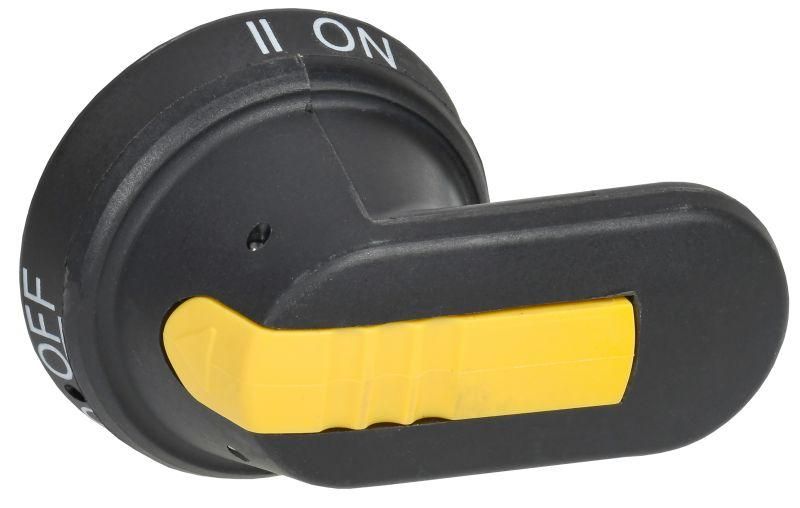

Рукоятка дистанционного управления для ВРК реверс 160-250А KARAT - KA-VR20D-RYD-0160-0250 IEK

Рукоятка дистанционного управления для ВРК реверсивного типа 160–250 А от IEK позволяет управлять выключателем-разъединителем KARAT извне, не открывая дверцу шкафа. Эта модель, артикул ka-vr20d-ryd-0160-0250, рассчитана на токи до 250 А и оснащена функцией блокировки, что повышает безопасность при обслуживании.

Назначение и область применения

Рукоятка дистанционного управления для ВРК реверсивного типа 160–250 А используется для удалённого переключения выключателя-разъединителя KARAT. Она преобразует вращательное движение в поступательное, позволяя включать/выключать цепь через закрытую дверь распределительного устройства. Применяется в щитовых помещениях, где требуется минимизировать доступ к токоведущим частям — например, на промышленных объектах, в энергоузлах зданий, на участках с высокой степенью защиты IP44 и выше.

Технические характеристики

• Совместима с выключателями-разъединителями KARAT IEK током 160–250 А
• Оснащена механическим замком — предотвращает случайное или несанкционированное включение
• Монтируется на дверь распределительного устройства
• Требует установки отдельного вала (не входит в комплект)
• Обеспечивает передачу крутящего момента при реверсивном управлении

Совместимость и монтаж

Рукоятка ка-vr20d-ryd-0160-0250 совместима исключительно с выключателями-разъединителями серии KARAT IEK. Для работы необходим специальный вал, который выбирается отдельно в зависимости от толщины двери и расстояния до механизма выключателя. Монтаж выполняется на фланец двери с помощью болтов; важно соблюдать соосность вала и входного отверстия рукоятки. Установка возможна только на дверях с жесткой конструкцией — гибкие или тонкие панели не обеспечивают надёжную передачу усилия.

Безопасность и стандарты

Рукоятка соответствует требованиям безопасности для оборудования низкого напряжения. Наличие замка обеспечивает выполнение норм по LOCKOUT/TAGOUT — возможность заблокировать положение выключателя в режиме “Выкл” во время техобслуживания. Соответствие стандартам IEC 60947-3 и ГОСТ Р 50030.3 подтверждается сертификацией IEK.

Преимущества

• Устраняет необходимость открытого доступа к ВРК — снижает риск поражения током
• Замок защищает от нештатного включения — важен для систем с несколькими обслуживающими группами
• Простая конструкция — минимальный износ, долгий срок службы без смазки
• Стандартная форма — легко заменить аналогичной рукояткой другой модели при необходимости

Ограничения применения

• Не работает без установленного вала — он не входит в комплект
• Подходит только для реверсивных ВРК KARAT — несовместима с другими типами выключателей
• Не предназначена для частых циклов включения/выключения — рекомендовано не более 10–15 операций в день
• Не применяется в условиях постоянного воздействия воды или агрессивных сред — не имеет повышенной степени защиты IP65+

Примеры использования

• Промышленный станок с автоматическим циклом — оператор управляет питанием через дверь пульта
• Щитовая комнаты в офисном здании — техник проводит отключение без вскрытия шкафа
• Цех с высокой запылённостью — рукоятка позволяет избежать попадания пыли внутрь корпуса при работе
• Объекты с ограниченным доступом — замок предотвращает вмешательство сторонних лиц

Практические советы

• Перед заказом проверьте толщину двери — выбирайте вал подходящей длины (обычно 80–150 мм)
• При монтаже используйте контргайки и антивибрационные прокладки — это продлит срок службы механизма
• Не затягивайте болты слишком сильно — можно деформировать пластиковую основу рукоятки
• Проверяйте свободное вращение вала после сборки — задиры или трение увеличат нагрузку на механизм
• Храните резервную рукоятку ka-vr20d-ryd-0160-0250 — она не всегда есть в наличии при аварийной замене
