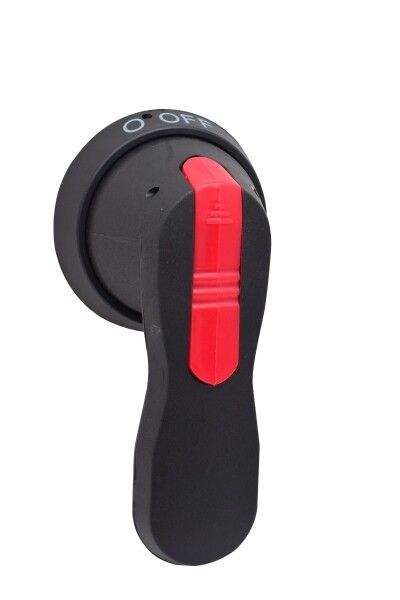

Рукоятка для управления через дверь рубильниками TwinBlock 160-250А PROxima EKF tb-160-250-dh

Рукоятка для управления через дверь рубильниками TwinBlock 160-250А от EKF позволяет безопасно управлять выключателями-разъединителями из-за закрытой двери щита, не открывая его. Эта модель совместима с рубильниками серии TwinBlock 160–250 А и оснащена встроенным замком для фиксации положения.

Назначение и область применения

Рукоятка для управления через дверь рубильниками TwinBlock 160-250А используется для дистанционного включения и отключения силового оборудования. Подходит для установки в распределительных щитах, где требуется доступ к управлению без вскрытия корпуса - например, в промышленных помещениях, на производственных линиях, в системах автоматизации. Применяется исключительно с выключателями-разъединителями серии TwinBlock 160–250 А, которые не имеют встроенной рукоятки.

Технические характеристики

• Тип изделия: ручка для дистанционного управления
• Способ монтажа: крепится непосредственно на аппарат (выключатель-разъединитель)
• Наличие замка: да - обеспечивает фиксацию в положении «включено» или «выключено»
• Степень защиты: IP20 - защищает от контакта с пальцами и предметами более 12 мм, не защищена от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Цвет: черный
• Гарантийный срок: 84 месяца
• Соответствие нормативам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рукоятка для управления через дверь рубильниками TwinBlock 160-250А совместима только с выключателями-разъединителями серии TwinBlock мощностью 160–250 А, имеющими специальный крепёжный узел для выносных рукояток. Монтируется на лицевую сторону аппарата через шток механизма. Не подходит для моделей с предустановленной рукояткой или для других серий. Перед установкой проверьте наличие соответствующего посадочного места на рубильнике - он должен иметь метку «для выносной рукоятки».

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует надёжную коммутацию и механическую прочность. Встроенная система замка предотвращает случайное включение/отключение, что важно при работе в зонах с высоким уровнем безопасности. IP20 не требует герметичной защиты, поэтому применение в сырых, пыльных или открытых средах запрещено.

Преимущества

• Фиксирующий замок повышает безопасность персонала - можно заблокировать рубильник в нужном состоянии
• Чёрный цвет обеспечивает контрастность и удобство визуального определения положения
• Совместимость с целой серией TwinBlock снижает необходимость подбора разных комплектующих
• Долгий срок гарантии - 84 месяца - свидетельствует о качественной сборке и долговечности материалов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, на улице или в неотапливаемых помещениях - степень защиты IP20 недостаточна
• Несовместима с другими сериями рубильников, даже от EKF, кроме TwinBlock 160–250 А
• Не подходит для реверсивных (перекидных) рубильников - требуются другие типы рукояток
• Запрещается использовать для управления нагрузками выше 250 А - возможен выход из строя механизма

Примеры использования

• Управление питанием конвейера в цеху - рукоятка смонтирована на двери щита, оператор не заходит внутрь
• Отключение питания насосной станции в помещении с ограниченным доступом
• Автоматизация технологических линий, где требуется блокировка режимов работы
• Обслуживание распределительных пунктов в пищевой, химической или металлообрабатывающей промышленности

Практические советы

• Перед заказом убедитесь, что ваш рубильник TwinBlock имеет маркировку «для выносной рукоятки» - иначе рукоятка не установится
• При монтаже не используйте усилие больше рекомендованного - механизм чувствителен к перегрузкам
• Проверяйте состояние замка перед каждым обслуживанием - при заедании замка не пытайтесь его принудительно открыть
• Для щитов с несколькими рубильниками используйте одинаковые модели - так проще обучить персонал и минимизировать ошибки
• Рукоятка для управления через дверь рубильниками TwinBlock 160-250А - это не универсальная деталь; она работает только с конкретными моделями. Не путайте её с рукоятками для прямой установки.
