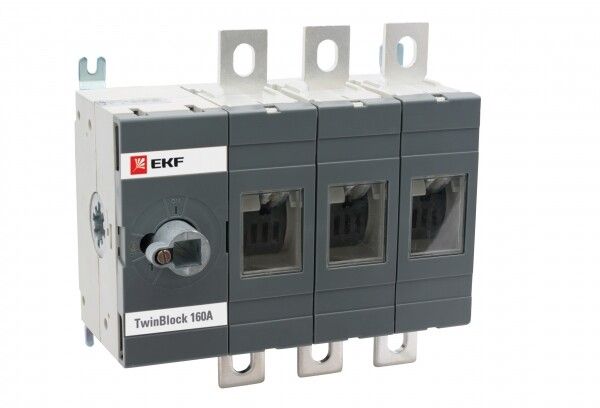

Рубильник 3п 160А без рукоятки управления TwinBlock PROxima EKF tb-s-160-3p

Рубильник 3-полюсный 160А без рукоятки управления TwinBlock - это коммутационное устройство для безопасного отключения электрической цепи в распределительных щитах. Применяется в системах с напряжением до 400 В, где требуется надежное механическое размыкание цепи. Бренд EKF, артикул tb-s-160-3p обеспечивают совместимость со стандартными комплектующими серии TwinBlock.

Назначение и область применения

Рубильник 3-полюсный 160А без рукоятки управления TwinBlock предназначен для ручного отключения и разъединения трехфазной сети. Он работает как главный выключатель в распределительных устройствах, обеспечивая изоляцию нагрузки перед обслуживанием или аварийным отключением. Подходит для установки в силовые шкафы на объектах промышленного и коммерческого назначения: станках, конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Номинальный ток: 160 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока.
• Количество полюсов: 3 - размыкает все три фазы одновременно.
• Условный ток короткого замыкания: 40,5 кА - сохраняет целостность при КЗ до этой величины.
• Кратковременно выдерживаемый ток: 8 кА - выдерживает импульсы тока в течение времени срабатывания автоматического выключателя.
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать крупногабаритные медные жилы.
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри корпуса.
• Тип подключения: винтовые зажимы - надежное, проверенное соединение без необходимости специальных инструментов.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или прямо на металлическую платформу.
• Номинальная мощность AC-23: 79 кВт - максимальная активная мощность, которую можно отключать при индуктивной нагрузке (например, двигатели).
• Климатическое исполнение УХЛ3 - допускает эксплуатацию в помещениях с температурой от −40C до +40C и повышенной влажностью.
• Сертифицирован по ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует международному стандарту на выключатели-разъединители.

Совместимость и монтаж

Рубильник TwinBlock совместим с другими устройствами серии EKF TwinBlock: одинаковый шаг крепления, тип монтажной платы и габариты позволяют устанавливать его рядом с автоматическими выключателями, контакторами и реле. Монтаж выполняется на горизонтальной поверхности с фиксацией болтами через отверстия в основании. Для работы необходима внешняя рукоятка - она не входит в комплект и должна быть выбрана отдельно (например, модель RH-TB-160). Без рукоятки устройство нельзя оперативно включать/выключать - оно используется как стационарный разъединитель.

Безопасность и стандарты

Изделие имеет функцию блокировки - позволяет закрепить положение рычага в отключенном состоянии с помощью замка (обычно применяется при работах по ТБ). Соответствие ГОСТ Р 50030.3-2012 гарантирует соответствие требованиям безопасности при использовании в промышленных электроустановках. IP20 не предохраняет от попадания воды или пыли - поэтому рубильник обязательно устанавливают внутрь закрытых щитов.

Преимущества

• Высокая коммутационная стойкость - выдерживает до 40,5 кА при КЗ, что снижает риск повреждений в аварийных ситуациях.
• Простая и долговечная конструкция - отсутствие сложной дугогашущей системы делает устройство надежным и недорогим в обслуживании.
• Широкая совместимость - легко интегрируется в сборки на базе TwinBlock без доработок.
• Удобное винтовое подключение - позволяет использовать кабель сечением до 70 мм2 без переходников.

Ограничения применения

• Не предназначен для частого включения/отключения - не имеет дугогашения и не рассчитан на нагрузочные циклы, как автоматический выключатель.
• Требует внешней рукоятки - без неё невозможно удалённое управление, а ручное воздействие на рычаг опасно при наличии напряжения.
• IP20 - не подходит для открытых площадок, сырых помещений или мест с высокой запылённостью.
• Нет встроенных вспомогательных контактов - для сигнализации состояния необходимо использовать внешние модули.

Примеры использования

• Главная точка отключения питания трёхфазного станка с ЧПУ перед техобслуживанием.
• Разъединитель в распределительном щите промышленного цеха для изоляции группы потребителей.
• Автоматический разъединитель в системе кондиционирования воздуха с несколькими контурами.
• Резервный выключатель в щите управления насосной станцией для экстренного отключения.

Практические советы

• Выбирайте рукоятку управления с учётом посадочного диаметра - для модели tb-s-160-3p подходит стандартная рукоятка RH-TB-160.
• Перед монтажом проверьте сечение кабеля - не используйте жилы больше 70 мм2, чтобы избежать плохого контакта и нагрева.
• Обязательно устанавливайте рубильник в закрытый щит - даже при отключении он остаётся под напряжением со стороны питания.
• Для блокировки используйте замок типа LK-TB - он фиксирует рычаг в положении “OFF” и соответствует правилам охраны труда.
• Не путайте с автоматическим выключателем - этот рубильник не защищает от перегрузок и КЗ, только разъединяет цепь.
