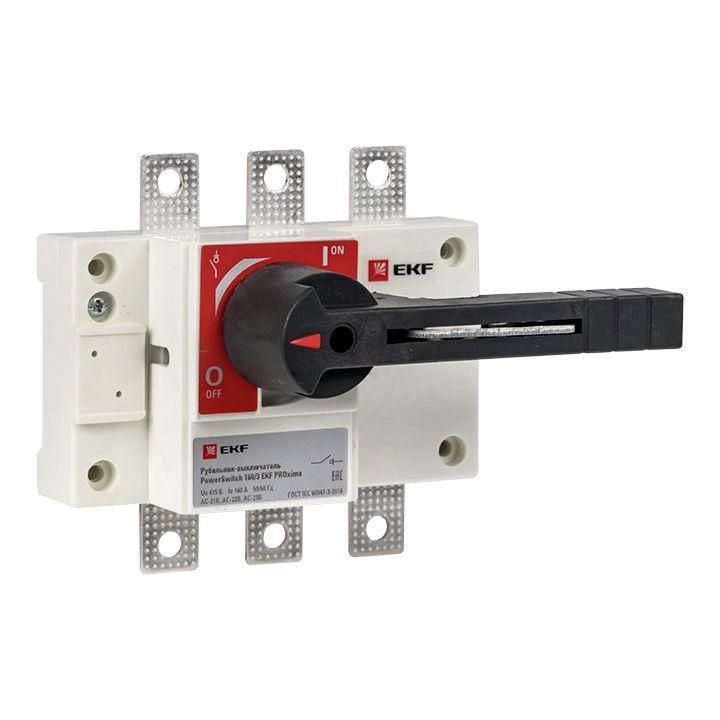

Рубильник-выключатель 160A 3P c рукояткой управления для прямой установки PowerSwitch EKF PROxima - psds-160-3

Рубильник-выключатель PowerSwitch PROxima с артикулом psds-160-3 — это надёжное устройство для ручного отключения и включения трёхфазной нагрузки до 160 А. Применяется в распределительных щитах для безопасного обслуживания оборудования, где требуется явное разрывание цепи и предотвращение случайного включения.

Назначение и область применения

PowerSwitch PROxima предназначен для нечастых операций включения и отключения трёхфазной нагрузки в сетях переменного тока 50 Гц с напряжением до 660 В. Устройство не рассчитано на автоматическое отключение при перегрузках или КЗ — его задача — механическое разъединение цепи для ремонта, техобслуживания или аварийной остановки. Подходит для установки в промышленных щитах: станки, конвейеры, насосы, системы вентиляции, где нужна видимая точка разрыва.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 660 В
• Количество полюсов: 3
• Номинальная мощность при 400 В: 80 кВт
• Условный номинальный ток короткого замыкания (Icu): 13,6 кА
• Кратковременно выдерживаемый ток: 8 кА
• Тип присоединения: болтовое (для шин или кабелей)
• Степень защиты: IP00 — без внешней защиты, требует установки в закрытый щит
• Тип рукоятки: рычажная, с возможностью фиксации
• Способ монтажа: на монтажную плату (панель)
• Количество нормально открытых контактов: 0
• Цвет элементов управления: чёрный

Совместимость и монтаж

PowerSwitch PROxima монтируется на металлическую монтажную плиту внутри распределительного щита. Для подключения используются болты — необходимо соблюдать момент затяжки, указанный в руководстве производителя. Размеры устройства соответствуют стандартным габаритам для щитов EKF, что позволяет легко заменить аналогичные модели. Устройство совместимо с любыми DIN-рейками и компонентами, установленными в одном щите, при условии достаточного свободного пространства вокруг него.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для устройств разъединения. Двойное размыкание на каждый полюс гарантирует полное отключение цепи. Корпус выполнен из стеклофибровой ненасыщенной полиэфирной смолы — материал устойчив к высоким температурам, химическим воздействиям и механическим повреждениям. Блокировка рукоятки предотвращает случайное включение, что важно при работе по ТБ. Устройство не имеет внутренних автоматических расцепителей — не используется как защитный аппарат.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) — снижает риск дуги и износа даже при медленном управлении
• Контакты из серебросодержащего медного сплава — долговечность и стабильность проводимости
• Большой воздушный зазор между контактами — повышенная изоляционная прочность
• Фиксация рукоятки в положении “выкл” — обязательное требование для аварийных остановок
• Изготовление из огнеупорного материала — безопасность при перегреве или возгорании

Ограничения применения

• Не применяется в условиях с пылью, влагой или агрессивной средой — степень защиты IP00 требует герметичного щита
• Не предназначен для частых включений/отключений — допускаются только нечастые операции
• Не защищает от перегрузок и КЗ — обязательно использование автоматических выключателей или предохранителей перед этим устройством
• Не подходит для наружной установки или открытых площадок
• Требуется минимум 50 мм свободного пространства вокруг для теплоотвода и доступа к рукоятке

Примеры использования

• Главный рубильник в распределительном щите станка с ЧПУ
• Автономный отключающий элемент на входе конвейерной линии
• Элемент аварийной остановки в системе вентиляции крупного цеха
• Разъединитель для проведения планового ТО силовой части насосной группы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов — перетяжка повредит контакты, недотяжка вызовет нагрев
• Обязательно используйте замок или бирку на рукоятке при проведении работ — это требование ПТЭ и ПБ
• При замене старого рубильника сверьте габариты и тип монтажа — PowerSwitch PROxima имеет стандартизованные размеры, совместимые с большинством моделей EKF
• Не устанавливайте рядом с источниками тепла — температура окружающей среды выше +40 °C может снизить срок службы
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частых отключениях или высоких токах
