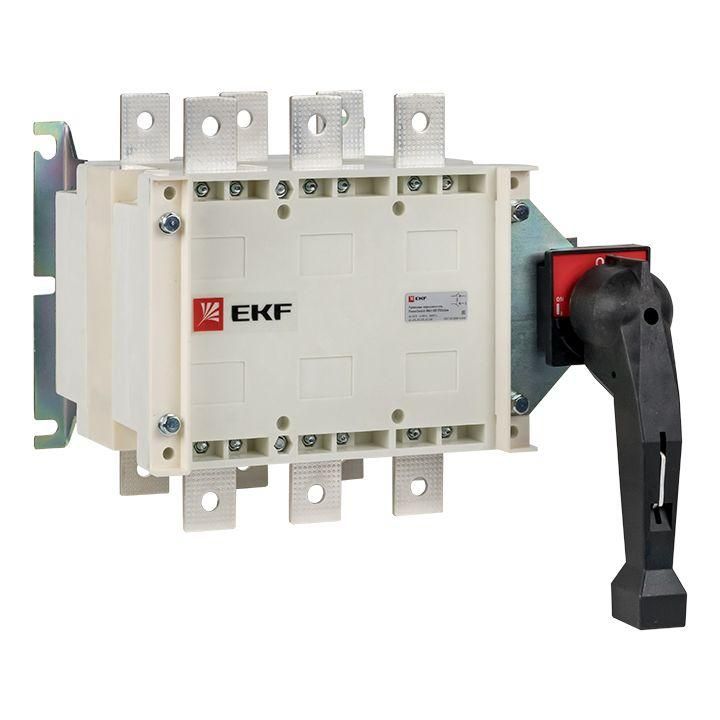

Рубильник-переключатель 400A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | pscs-400-3 EKF

Рубильник-переключатель 400 ампер 3 полюса с рукояткой управления для прямой установки PowerSwitch PROxima от EKF предназначен для ручного отключения и включения трехфазных нагрузок в распределительных щитах. Этот рубильник обеспечивает надежное механическое размыкание цепи, подходит для аварийной остановки и работает в условиях высоких токов короткого замыкания.

Назначение и область применения

Рубильник-переключатель 400 ампер 3 полюса с рукояткой управления для прямой установки PowerSwitch PROxima используется для ручного коммутирования нагрузки в трехфазных сетях переменного тока 50 Гц с напряжением до 660 В. Применяется в системах распределения электроэнергии там, где требуется нечастое, но надежное отключение - например, перед обслуживанием оборудования, при плановых работах или аварийной остановке.

Не предназначен для автоматического отключения или частых переключений. Подходит для установки в силовые шкафы и распределительные щиты промышленного типа - станки, насосы, компрессоры, конвейеры.

Технические характеристики

• Номинальный ток: 400 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 660 В - рассчитан на работу в сетях до этой величины, включая промышленные системы 380–660 В.
• Количество полюсов: 3 - управление всеми тремя фазами одновременно.
• Тип рукоятки: рычажный - удобна для быстрого ручного воздействия, легко зафиксировать в положении «Выкл».
• С блокировкой: да - позволяет закрепить рукоятку в одном положении, предотвращая случайное включение.
• Реверсивное исполнение: да - возможна работа в двух направлениях (например, для управления двигателями в обоих направлениях вращения).
• Номинальная мощность AC-23: 220 кВт - максимальная активная мощность нагрузки, которую можно безопасно отключать при типичных индуктивных нагрузках (двигатели).
• Условный номинальный ток короткого замыкания (Icu): 40 кА - способен выдерживать и отключать ток КЗ до 40 кА без повреждения.
• Номинальный кратковременно выдерживаемый ток (Icw): 25 кА - может находиться под током КЗ до 25 кА в течение времени срабатывания защиты.
• Степень защиты IP00 - нет внешней защиты от пыли и воды; требует установки внутри закрытого щита.
• Тип присоединения: болтовое - провода крепятся через винты на клеммах.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую поверхность с помощью крепежных отверстий.
• Конструкция: комплектное устройство в корпусе - все части собраны и герметизированы производителем.
• Цвет элементов управления: черный - контрастный, хорошо виден в темном щите.

Совместимость и монтаж

Рубильник PowerSwitch PROxima совместим с любыми распределительными щитами, имеющими достаточные габариты для установки устройства и доступ к клеммам. Устройство имеет стандартные отверстия для крепления на монтажную плату - рекомендуется использовать металлический основание толщиной не менее 2 мм.

При подключении используйте кабель с сечением, соответствующим току 400 А - обычно 95–150 мм2 в зависимости от материала (медь/алюминий) и условий прокладки. Болтовые клеммы затягиваются моментом 15–20 Нм - переусиливать нельзя, чтобы не повредить контактную группу.

Обязательно соблюдайте минимальные требования к воздушному зазору между этим рубильником и другими элементами - из-за IP00 соседние детали должны быть изолированы или расположены вне зоны опасного прикосновения.

Безопасность и стандарты

Рубильник-переключатель 400 ампер 3 полюса с рукояткой управления для прямой установки PowerSwitch PROxima соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов ручного управления. Конструкция обеспечивает двойное размыкание каждого полюса - это гарантирует полное отключение цепи даже при частичном выходе одного контакта из строя.

Контакты выполнены из медного сплава с серебряным покрытием - снижают нагрев и увеличивают срок службы. Корпус изготовлен из стеклофибробетона - материал устойчив к возгоранию, химическим воздействиям и механическим ударам.

Преимущества

• Мгновенное размыкание контактов (13,8 м/с) - независимо от усилия оператора, что минимизирует дуговое замыкание.
• Фиксация рукоятки - исключает риск случайного включения при ремонте.
• Высокая коммутационная способность (40 кА) - подходит для сложных промышленных объектов с большими токами КЗ.
• Двойное размыкание на полюс - повышенная надежность отключения.
• Реверсивное исполнение - позволяет использовать один прибор вместо двух для управления двигателем в обоих направлениях.

Ограничения применения

• Степень защиты IP00 - запрещено устанавливать на открытых площадках, в сырых помещениях или местах с пылью без дополнительной защиты (короба, шкафы).
• Не предназначен для частых включений - более 10–15 раз в час может привести к ускоренному износу контактов.
• Требуется ручное управление - не подходит для автоматизации без дополнительных устройств (контакторы, реле).
• Отсутствие встроенных НО контактов - невозможно подключить сигнализацию состояния «включен» без внешних модулей.

Примеры использования

• Главный рубильник в распределительном щите промышленного станка с асинхронным двигателем 220 кВт.
• Автономный выключатель питания для группы насосов на водопроводной станции.
• Реверсивный рубильник для управления конвейером, который должен двигаться вперед и назад.
• Элемент безопасности в системе освещения крупного цеха - позволяет полностью отключить питание перед техобслуживанием.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - недостаточное сечение вызывает перегрев.
• Используйте изолирующие крышки или барьеры вокруг рубильника, так как он не имеет защиты IP - любой контакт с токоведущими частями опасен.
• При использовании в реверсивной схеме обязательно предусмотрите механическую или электрическую блокировку против одновременного включения двух направлений.
• Регулярно проверяйте состояние болтовых соединений - они могут ослабнуть после нескольких десятков циклов включения/отключения.
• Для учета состояния включения подключите внешний индикатор или микроконтакт - этот рубильник не имеет встроенного сигнала.
