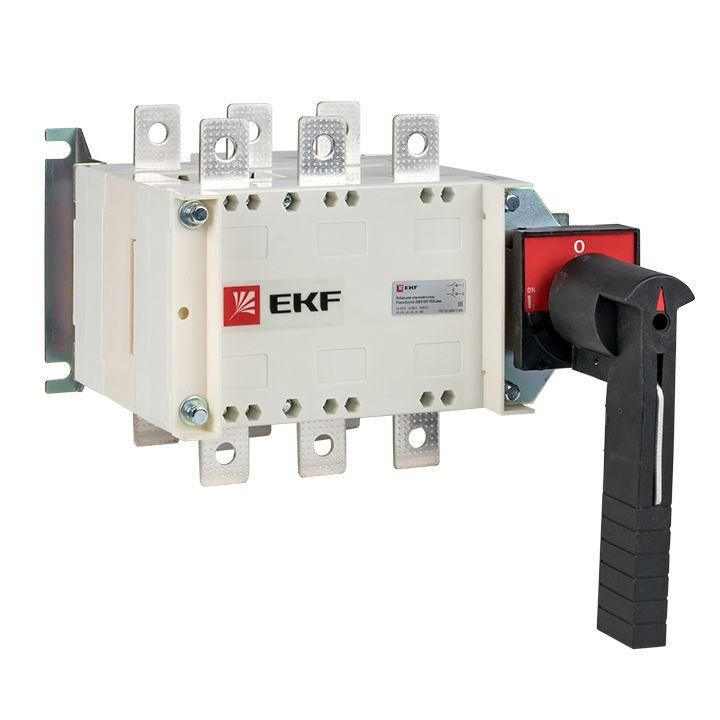

Рубильник-переключатель 250A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | pscs-250-3 EKF

Рубильник-переключатель 250 ампер 3 полюса с рукояткой управления для прямой установки от EKF (артикул PSCS-250-3) предназначен для ручного отключения и включения трёхфазных нагрузок в распределительных щитах. Устройство сочетает надёжное механическое размыкание, блокировку и реверсивное управление, что делает его подходящим для промышленных систем, где важна безопасность и точность операций.

Назначение и область применения

Рубильник-переключатель 250 ампер 3 полюса с рукояткой управления для прямой установки используется для ручного коммутирования трёхфазных цепей переменного тока частотой 50 Гц. Подходит для нечастых операций включения и отключения нагрузки в нормальном режиме. Применяется в распределительных щитах на производствах, в цехах, на конвейерах, насосных станциях и других объектах, где требуется надёжное отключение питания без автоматического срабатывания. Может использоваться как устройство аварийной остановки благодаря наличию функции блокировки рукоятки.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальное напряжение: 660 В
• Условный ток короткого замыкания: 17 кА
• Кратковременно выдерживаемый ток: 12 кА
• Номинальная мощность при 400 В (AC-23): 132 кВт
• Тип присоединения: болтовое соединение
• Тип рукоятки: рычажный
• Конструкция: комплектное устройство в корпусе
• Реверсивное исполнение: да
• Степень защиты: IP00 (без внешней защиты от пыли и воды)
• Способ монтажа: на монтажную плату
• Функция блокировки рукоятки: есть
• Количество нормально открытых контактов: 0
• Цвет элементов управления: чёрный

Совместимость и монтаж

Рубильник-переключатель 250 ампер 3 полюса с рукояткой управления для прямой установки монтируется на монтажную плиту внутри распределительного щита. Для подключения используются болты - провода крепятся прямо к клеммам устройства. Учитывайте свободное пространство вокруг аппарата: из-за отсутствия степени защиты IP00 он требует установки в закрытую, защищённую от внешних воздействий среду. Корпус совместим со стандартными щитами промышленного типа. Блокировка рукоятки позволяет фиксировать положение в “Выкл.”, предотвращая случайное включение.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для ручных коммутационных аппаратов. Двойное размыкание на каждый полюс гарантирует полное отключение цепи. Контакты выполнены из медного сплава с серебряным покрытием - повышают долговечность и снижают нагрев. Оболочка изготовлена из стекловолоконной ненасыщенной полиэфирной смолы: материал устойчив к высоким температурам, химическим веществам и механическим ударам. Это обеспечивает безопасную работу даже при перегрузках и коротких замыканиях до 17 кА.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - независимо от усилия оператора, исключает дуговые процессы.
• Реверсивное исполнение - позволяет использовать в системах с возможностью изменения направления движения оборудования.
• Фиксация рукоятки - предотвращает несанкционированное включение, важно для работ по техобслуживанию.
• Высокая термостойкость и ударопрочность корпуса - увеличивает срок службы в жёстких условиях.
• Серебряные контакты - минимизируют потери и нагрев при длительной работе на номинальном токе.

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытых помещениях, на улице или в местах с повышенной запылённостью, влагой или риском механического повреждения.
• Не предназначен для частых включений/отключений - применяется только для редких операций, не для автоматической коммутации.
• Требует монтажа в щите - не является самостоятельным оборудованием, всегда должен быть установлен внутрь защитного шкафа.
• Отсутствие встроенных вспомогательных контактов - для сигнализации состояния необходимо подключать внешние устройства.

Примеры использования

• Отключение питания трёхфазного двигателя на конвейере перед техническим обслуживанием.
• Авторизация аварийного отключения на станке с ЧПУ через блокировку рукоятки.
• Переключение между источниками питания в резервной системе (при наличии двух входов).
• Ручное отключение группы освещения или нагревательных элементов в производственном помещении.

Практические советы

• При монтаже проверьте соответствие сечения кабелей и момента затяжки болтов - перетягивание может повредить клеммы, недотягивание вызывает нагрев.
• Обязательно используйте рубильник-переключатель 250 ампер 3 полюса с рукояткой управления для прямой установки только после отключения всех питаний и с соблюдением правил ЛЭЗ.
• Для удобства обслуживания рекомендуется помечать рукоятку биркой “Отключен” при блокировке.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами или частыми отключениями.
• Убедитесь, что монтажная плата имеет достаточную прочность и жёсткость - вибрации могут ослабить крепление.
