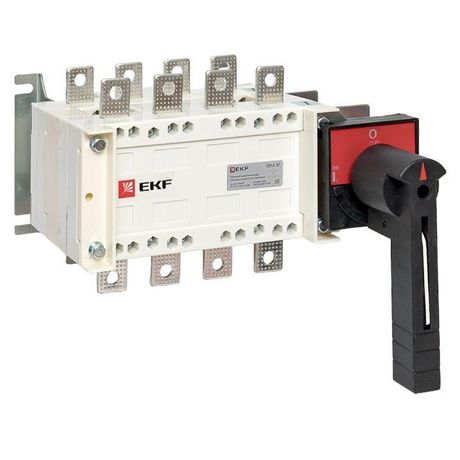

Рубильник-переключатель 250A 4P c рукояткой управления для прямой установки PowerSwitch | pscs-250-4 EKF

Рубильник-переключатель 250 ампер 4 полюса с рукояткой управления для прямой установки PowerSwitch от EKF предназначен для ручного отключения и включения нагрузки в трехфазных сетях до 660 В. Артикул PSCS-250-4 используется там, где требуется надежное механическое разъединение цепи с возможностью реверса и блокировкой.

Назначение и область применения

Этот рубильник применяется в системах распределения электроэнергии для нечастых операций включения и отключения токов нагрузки. Подходит для использования в силовых щитах, на входе оборудования, в цепях двигателей, конвейеров, насосов и других промышленных потребителей. Не предназначен для автоматического отключения при авариях - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 660 В AC, 50 Гц
• Количество полюсов: 4
• Тип рукоятки: поворотный рычаг с фиксацией
• Реверсивный переключатель: да - позволяет менять направление тока между двумя источниками
• С блокировкой: да - предотвращает случайное включение
• Условный ток короткого замыкания: 17 кА
• Кратковременно выдерживаемый ток: 12 кА
• Тип присоединения: болтовое (для шин или кабелей)
• Способ монтажа: на монтажную плату (встраиваемое исполнение)
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Конструкция: встраиваемое устройство, без оболочки
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Рубильник-переключатель PowerSwitch PSCS-250-4 монтируется на специальную монтажную плату, которая крепится в щите. Для подключения используются болты - необходимо соблюдать момент затяжки, указанный в документации производителя. Устройство рассчитано на установку в закрытые металлические или пластиковые щиты. Благодаря отсутствию степени защиты IP, он не может использоваться вне корпуса. Размеры и расположение крепежных отверстий должны соответствовать требованиям монтажной платы.

Безопасность и стандарты

Изделие выполнено из ненасыщенной полиэфирной смолы, армированной стекловолокном - материал устойчив к высоким температурам, химическим веществам и механическим повреждениям. Контакты сделаны из серебросодержащего медного сплава, что снижает нагрев и увеличивает срок службы. Двойное размыкание на каждый полюс гарантирует полное отключение цепи. Фиксация рукоятки исключает риск случайного включения при обслуживании.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - независимо от усилия оператора, снижает дуговое возгорание
• Высокая коммутационная способность - 17 кА при КЗ, 12 кА кратковременного тока
• Реверсивная функция - удобна для переключения между основным и резервным питанием
• Фиксация рукоятки - обязательна для работ по безопасности (LOTO)
• Долговечные контакты - серебро на меди обеспечивает стабильное соединение даже при больших токах

Ограничения применения

• Не допускается использование вне защищенного щита - степень защиты IP00 не защищает от пыли, влаги и прикосновений
• Не предназначен для частых включений/отключений - только нечастые операции (не более 1–2 раз в день)
• Не имеет встроенных защит - не реагирует на перегрузки или КЗ, требует совмещения с автоматическими выключателями
• Требует точного монтажа на плату - некорректная установка может вызвать перекос контактов и перегрев

Примеры использования

• Переключение питания между основной и резервной линией на промышленном участке
• Ручное отключение цепи перед техобслуживанием станка или конвейера
• Разъединение ввода в распределительный щит с четырьмя проводами (три фазы + ноль)
• Обеспечение LOTO (Lock Out Tag Out) при ремонте - благодаря блокировке рукоятки

Практические советы

• При выборе места установки учтите доступ к рукоятке - она должна свободно поворачиваться без препятствий
• Проверьте соответствие площадки монтажной платы и размеров корпуса PSCS-250-4 - несоответствие может нарушить герметичность щита
• Используйте только рекомендованные болты и моменты затяжки - переусилие повредит контактные колодки
• После монтажа проверьте механическую работу рукоятки - она должна легко фиксироваться в положениях “ВКЛ”, “ОТКЛ” и “РЕВЕРС”
• Для систем с несколькими рубильниками используйте бирки и цветовую маркировку - особенно важно при реверсе
