Рубильник 250A 4P без рукоятки управления TwinBlock | tb-s-250-4p EKF

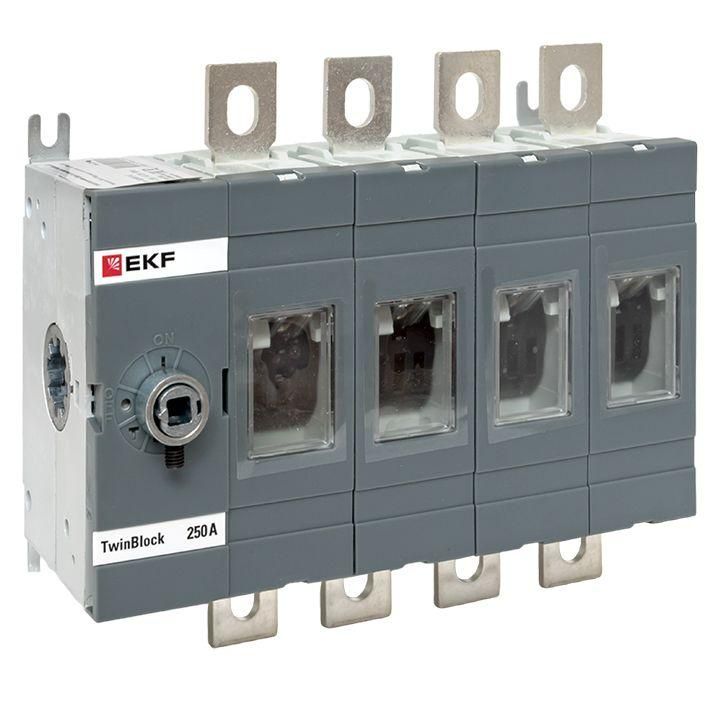

Рубильник 250A 4P без рукоятки управления TwinBlock EKF - это коммутационное устройство для безопасного отключения четырёхполюсных цепей до 250 А в распределительных щитах. Артикул tb-s-250-4p предназначен для стационарной установки и требует внешнего механизма управления.

Назначение и область применения

Рубильник 250A 4P без рукоятки управления TwinBlock EKF используется для ручного отключения электрических цепей в системах распределения энергии. Он применяется там, где требуется надёжное механическое размыкание цепи без автоматического отключения - например, перед обслуживанием оборудования, на входе в станцию или в качестве изолятора нагрузки. Подходит для промышленных объектов, производственных линий, распределительных щитов с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, 50/60 Гц.
• Четыре полюса - позволяет одновременно отключать все три фазы и ноль.
• Условный ток короткого замыкания: 40,5 кА - выдерживает кратковременные импульсы КЗ до этой величины без повреждений.
• Кратковременно выдерживаемый ток: 8 кА - обеспечивает устойчивость при аварийных режимах.
• Степень защиты IP00 - нет защиты от пыли и воды; устройство устанавливается внутри закрытых корпусов.
• Тип подключения: болтовое - провода крепятся винтами к контактным зажимам.
• Способ монтажа: на монтажную плату - фиксируется на металлической пластине внутри шкафа.

Совместимость и монтаж

Рубильник 250A 4P без рукоятки управления TwinBlock EKF не имеет собственной рукоятки - управление осуществляется через внешний механизм, например, поворотный рычаг, установленный на лицевую панель щита. Устройство совместимо с другими компонентами серии TwinBlock. Монтаж выполняется на монтажную плиту с помощью крепёжных отверстий. Для правильной установки проверьте соответствие габаритов и шага крепления с конструкцией щита. Болтовые зажимы рассчитаны на провода сечением до 95 мм2 (по рекомендациям EKF).

Безопасность и стандарты

Изделие соответствует требованиям международных норм для рубильников и разъединителей. Наличие сертификации подтверждает устойчивость к тепловым и электромагнитным воздействиям. Однако из-за степени защиты IP00 использование вне защищённых корпусов запрещено - риск поражения током и попадания сторонних предметов высок.

Преимущества

• Высокая коммутационная стойкость - выдерживает до 40,5 кА при КЗ, что снижает риск выхода из строя в аварийных ситуациях.
• Гибкая система подключения - болтовые зажимы позволяют использовать широкий спектр кабелей.
• Совместимость с серией TwinBlock - легко интегрируется в уже существующие решения EKF.
• Фиксированная конструкция - исключает случайное отключение при вибрациях и ударах.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для редкого ручного отключения.
• Отсутствие рукоятки - требует дополнительного монтажа управляющего элемента, что увеличивает время сборки.
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях без герметичного кожуха.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ, только разъединение.

Примеры использования

• Главный разъединитель на входе в промышленный распределительный щит.
• Отключающее устройство перед частотным преобразователем или мощным двигателем.
• Разъединитель в системе питания станков с ЧПУ, где требуется физическое отключение для техобслуживания.
• Цепь освещения крупного цеха, где нужен ручной доступ для ремонта.

Практические советы

• Перед монтажом убедитесь, что питание полностью отключено - даже при открытом положении рубильника возможна опасность при наличии обратного питания.
• Выбирайте внешнюю рукоятку с достаточным усилием для отключения - особенно при больших токах.
• Проверьте посадочные размеры монтажной платы - устройство должно плотно фиксироваться без люфта.
• Обязательно используйте защитный кожух или щит с классом защиты IP54 и выше - это обязательное условие для работы в промышленной среде.
• Не путайте с автоматическими выключателями: этот рубильник не защищает от перегрузки - он лишь создаёт видимый разрыв цепи.
