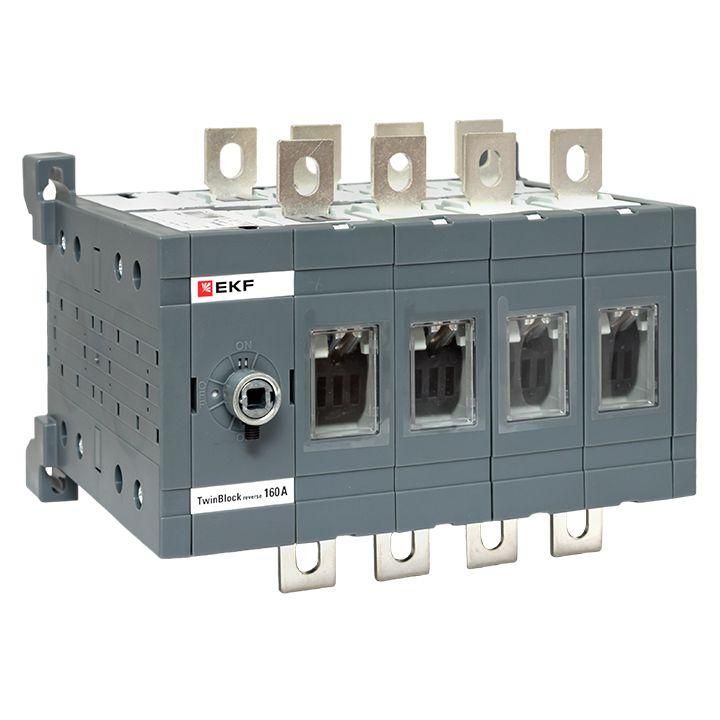

Рубильник 160A 4P реверсивный без рукоятки управления TwinBlock | tb-s-160-4p-rev EKF

Рубильник 160А 4P реверсивный без рукоятки управления TwinBlock от EKF предназначен для коммутации и разъединения четырёхполюсных цепей до 690 В в системах распределения электроэнергии, особенно там, где требуется переключение между основным и резервным источником питания. Артикул tb-s-160-4p-rev - это компактное встраиваемое решение для шкафов, не требующее внешней рукоятки, что упрощает интеграцию в автоматизированные системы.

Назначение и область применения

Рубильник 160А 4P реверсивный без рукоятки управления TwinBlock используется для безопасного отключения и переключения электрических цепей с разрывом питания. Его основное применение - переключение нагрузки между двумя источниками: например, между сетью и генератором, или между двумя линиями питания. Подходит для объектов с повышенными требованиями к бесперебойному питанию: промышленные станки, конвейеры, насосные станции, системы аварийного освещения, распределительные щиты в зонах с возможностью резервирования.

Технические характеристики

• Номинальный ток: 160 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, частотой 50/60 Гц.
• Четыре полюса - позволяет коммутировать все три фазы и ноль одновременно.
• Реверсивный механизм - имеет три фиксированных положения: I (основной источник) – 0 (выключено) – II (резервный источник); обеспечивает механическую блокировку, исключающую одновременное включение обоих источников.
• Условный номинальный ток короткого замыкания: 40,5 кА - способен выдерживать кратковременные сверхтоки при КЗ без повреждения.
• Номинальный кратковременно выдерживаемый ток: 8 кА - сохраняет целостность при токе 8 кА в течение времени, необходимого для действия защиты.
• Степень защиты IP00 - нет защиты от пыли и воды; применяется только внутри закрытых корпусов.
• Тип подключения: болтовое - провода крепятся винтами к контактам, требует точного момента затяжки.
• Способ монтажа: на монтажную плату - устанавливается на изолирующую пластину внутри щита, не крепится на DIN-рейку.
• Вспомогательные контакты: отсутствуют - не имеет сигнализирующих или блокировочных контактов для управления.

Совместимость и монтаж

Рубильник 160А 4P реверсивный без рукоятки управления TwinBlock устанавливается на монтажную плату в распределительном щите. Для правильной сборки необходимо:

• Использовать изоляционную плиту соответствующего класса (например, FR4 или аналогичный материал с достаточным пробивным напряжением).
• Обеспечить доступ к болтовым клеммам для обслуживания - зазор перед устройством минимум 100 мм.
• Не использовать в качестве самостоятельного выключателя - он не рассчитан на частые операции под нагрузкой, хотя допускает переключение при рабочих токах.
• При монтаже соблюдать полярность: входные и выходные кабели должны быть правильно подключены согласно схеме I–0–II.

Безопасность и стандарты

Рубильник 160А 4P реверсивный без рукоятки управления TwinBlock соответствует требованиям к разъединителям по МЭК 60947-3. Обладает механической блокировкой, предотвращающей одновременное включение двух источников. Наличие индикации положений (I-0-II) снижает риск ошибочного переключения. Однако, из-за степени защиты IP00, использование вне защищённого корпуса запрещено - это критически важно для безопасности персонала.

Преимущества

• Высокая коммутационная способность - надёжно работает при пусковых токах двигателей и индуктивных нагрузках.
• Фиксированная конструкция - минимальное количество движущихся элементов увеличивает срок службы.
• Поддержка четвёртого полюса - удобно для систем с глухозаземлённой нейтралью.
• Совместимость с другими изделиями серии TwinBlock - можно легко масштабировать щит с использованием модульных решений EKF.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - рекомендовано использовать совместно с автоматическими выключателями для защиты от перегрузок и КЗ.
• Отсутствие вспомогательных контактов - нельзя использовать для дистанционной сигнализации состояния или блокировки других устройств.
• IP00 - нельзя устанавливать во влажных, пыльных или открытых помещениях; обязательно наличие герметичного корпуса.
• Нет рукоятки управления - требует внешнего механизма (например, привода или рычага через крышку щита) для операций переключения.

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии.
• Резервирование линии питания конвейера в пищевой промышленности - два источника, один в работе, второй в standby.
• Система аварийного освещения с двумя источниками: городская сеть + батарейный блок через преобразователь.
• Щиты управления насосными станциями, где важна гарантированная работа без перерыва.

Практические советы

• Выбирая этот рубильник, проверьте посадочные размеры монтажной платы - устройство должно плотно фиксироваться без люфта.
• Для удобства эксплуатации установите внешнюю рукоятку или привод через технологическое окно в лицевой панели щита - так будет проще переключать режимы без вскрытия корпуса.
• При подключении используйте медные жилы сечением, соответствующим 160 А (обычно 50–70 мм2), и соблюдайте момент затяжки болтов - указан в документации EKF.
• Не забудьте пометить положения I и II на щите - это предотвратит путаницу при аварийных ситуациях.
• Регулярно проверяйте состояние контактов - при больших токах возможен нагар, который снижает надёжность соединения.
