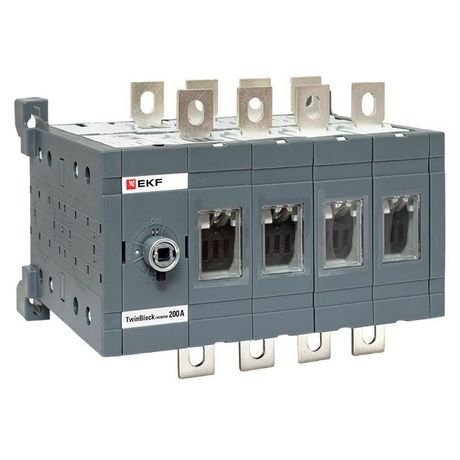

Рубильник 200A 4P реверсивный без рукоятки управления TwinBlock | tb-s-200-4p-rev EKF

Рубильник 200A 4P реверсивный без рукоятки управления TwinBlock EKF - это коммутирующее устройство для переключения между двумя источниками питания в распределительных системах до 690 В. Модель TB-S-200-4P-REV предназначена для постоянной установки в щитах и работает без внешней рукоятки, что требует монтажа в защищённом корпусе.

Назначение и область применения

Рубильник 200A 4P реверсивный без рукоятки управления TwinBlock EKF используется для безопасного переключения нагрузки между основным и резервным источником электроэнергии с полным размыканием цепи. Подходит для систем, где требуется автономное питание: насосные станции, конвейеры, системы освещения, промышленные автоматизированные линии. Устройство обеспечивает переключение под нагрузкой, включая пусковые токи двигателей и цепи с высокой индуктивностью.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 690 В AC (50/60 Гц)
• Количество полюсов: 4
• Реверсивный переключатель: да (позиции I–0–II с визуальной индикацией)
• Условный номинальный ток короткого замыкания (Icu): 40,5 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 8 кА
• Степень защиты: IP00 - без защиты от пыли и воды, требует установки в закрытом корпусе
• Тип подключения: болтовое соединение
• Способ монтажа: на монтажную плату (фиксированная установка)
• Вспомогательные контакты: отсутствуют
• Конструкция: встраиваемое устройство, без рукоятки управления

Совместимость и монтаж

Рубильник 200A 4P реверсивный без рукоятки управления TwinBlock EKF устанавливается исключительно на монтажную плату внутри распределительного щита. Для работы необходима внешняя система управления - например, поворотный рычаг через приводной механизм или кнопочную станцию. Поскольку рукоятка отсутствует, оператор не имеет прямого доступа к переключению - это требует соблюдения правил безопасности и блокировки щита. Соединение проводов осуществляется болтами, рекомендуется использовать наконечники типа НШВИ с моментом затяжки, соответствующим нормам DIN 46234.

Безопасность и стандарты

Устройство соответствует требованиям к разъединителям согласно ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает механическую изоляцию цепи при переводе в положение “0”. Отсутствие степени защиты IP00 делает невозможным использование вне герметичного шкафа. Переключение под нагрузкой допускается благодаря высокой дугогашущей способности контактов, но запрещено при токах выше 200 А.

Преимущества

• Высокая коммутационная стойкость: способен выдерживать токи КЗ до 40,5 кА
• Чёткая визуальная индикация положений (I–0–II) снижает риск ошибок при переключении
• Универсальность: подходит для четырёхпроводных сетей 380/220 В и трёхфазных систем с заземлением
• Надёжная контактная группа: рассчитана на многократные переключения под нагрузкой
• Совместим с другими элементами серии TwinBlock: легко интегрируется в сборочные схемы

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - IP00 требует обязательного корпуса
• Отсутствие вспомогательных контактов исключает возможность сигнализации состояния или автоматического управления
• Нет встроенной рукоятки - нельзя вручную переключить без внешнего механизма
• Не подходит для частого ручного переключения без специального привода - риск износа контактов при частых операциях
• Требуется точное соответствие посадочных размеров монтажной платы - габариты не совпадают с моделями других серий

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении электроэнергии
• Обеспечение бесперебойного питания конвейера в пищевой промышленности через два входа
• Резервирование линии освещения в производственном цехе с возможностью ручного перехода
• Системы управления лифтами и эскалаторами, где требуется гарантированное отключение одного источника перед включением другого

Практические советы

• Выбирая рубильник 200A 4P реверсивный без рукоятки управления TwinBlock EKF, проверьте, чтобы монтажная плата имела отверстия под крепление точно по габаритам модели - отличаются от стандартных DIN-рейки
• Для удобства обслуживания используйте внешнюю рукоятку с приводом, установленную на дверцу щита - так можно переключать без вскрытия корпуса
• При подключении проводов соблюдайте цветовую маркировку фаз L1-L2-L3-N и не перепутайте порядок - особенно важно при реверсивных схемах
• Не применяйте устройство в цепях с постоянным током - оно рассчитано только на переменный ток 50/60 Гц
• Регулярно проверяйте состояние контактов - при работе с двигателями возможен нагар, который снижает надёжность соединения
