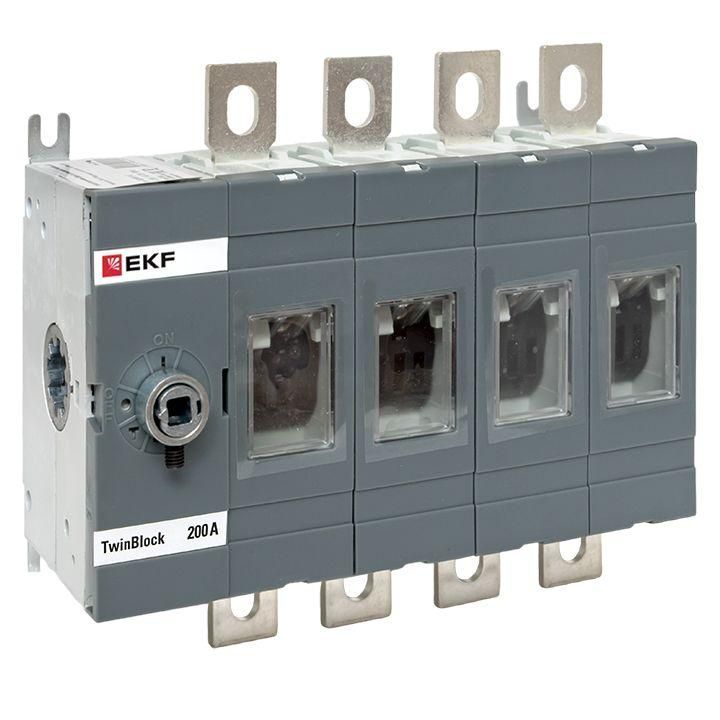

Рубильник 200A 4P без рукоятки управления TwinBlock | tb-s-200-4p EKF

Рубильник 200A 4P без рукоятки управления TwinBlock от EKF предназначен для механического отключения четырёхполюсной электрической цепи при обслуживании или аварийных ситуациях. Этот рубильник используется в системах распределения электроэнергии, где требуется надёжное физическое размыкание цепи, а управление осуществляется внешним механизмом.

Назначение и область применения

Рубильник 200A 4P без рукоятки управления TwinBlock применяется в качестве разъединителя - он не предназначен для частых включений/выключений под нагрузкой, но обеспечивает безопасную изоляцию участка сети при ремонте или проверке. Подходит для установки в щитах распределения на объектах промышленного и коммерческого назначения: станках, конвейерах, системах освещения, HVAC, а также в распределительных пунктах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 200 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, частотой 50–60 Гц.
• Четыре полюса - позволяет одновременно отключать все три фазы и ноль, что важно для систем TN-S и TT.
• Условный ток короткого замыкания: 40,5 кА - выдерживает кратковременные импульсы КЗ до этой величины без повреждения.
• Кратковременно выдерживаемый ток: 8 кА - сохраняет целостность при токе КЗ до 8 кА в течение времени срабатывания автоматического выключателя.
• Степень защиты IP00 - устройство не имеет корпусной защиты; требует установки внутри закрытого шкафа или щита.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или специальную платформу через отверстия в основании.
• Рукоятка управления отсутствует - управляется внешним приводом, тросом или другим средством, установленным в шкафу.

Совместимость и монтаж

Рубильник 200A 4P без рукоятки управления TwinBlock совместим со всеми комплектующими серии TwinBlock. Монтаж выполняется на монтажной плате - необходимо предварительно подготовить отверстия под крепёж, соответствующие габаритам устройства. Учитывайте посадочные размеры: устройство не имеет стандартного крепления на DIN-рейку, поэтому требует жесткой фиксации. Для подключения используйте кабель сечением до 70 мм2 (по рекомендациям EKF). Все входные и выходные клеммы расположены сверху и снизу - доступ к ним возможен только после демонтажа крышки шкафа.

Безопасность и стандарты

Рубильник 200A 4P без рукоятки управления TwinBlock соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Отсутствие рукоятки исключает случайное включение, что повышает безопасность при работах на оборудовании. Однако из-за степени защиты IP00 использование вне защищённого шкафа запрещено - риск поражения током и попадания сторонних предметов внутрь устройства крайне высок.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 40,5 кА, что делает его подходящим для мощных распределительных систем.
• Гибкая конфигурация - возможность подключения четвёртого полюса (N) обеспечивает соответствие современным нормам заземления.
• Совместимость с сериями TwinBlock - легко интегрируется в уже существующие системы EKF, снижает затраты на проектирование.
• Отсутствие рукоятки - предотвращает неквалифицированное включение, особенно в условиях ограниченного доступа.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для разъединения при отключённом питании.
• IP00 - нельзя использовать в открытых помещениях, на улице, в местах с пылью, влагой или риском механического воздействия.
• Требуется обязательная установка в закрытом металлическом шкафу с блокировкой.
• Отсутствие собственной рукоятки - необходима организация удалённого управления, что увеличивает сложность монтажа и требует дополнительных элементов (например, тросового привода).

Примеры использования

• Главный разъединитель перед групповым щитом на производстве.
• Изолирующий рубильник перед частотным преобразователем в системе конвейера.
• Разъединитель в распределительном пункте (РП) с трёхфазной сетью 400 В + N, где требуется физическая изоляция всех проводников.
• Элемент в системе питания насосной станции, где ремонт должен проводиться только при полностью отключённой цепи.

Практические советы

• Перед монтажом убедитесь, что монтажная плата выдерживает вес и вибрации - устройство массивное, особенно при 200 А.
• Подбирайте кабели с учётом температурного режима: при работе на пределе 200 А нагрев клемм может достигать 70 C.
• Обязательно используйте сигнализацию состояния (индикация “включено/отключено”) - так как рукоятки нет, оператор не видит положение контактов.
• При использовании в системах с автоматическими выключателями - убедитесь, что время срабатывания защиты не превышает допустимые 0,1–0,5 сек, чтобы не перегрузить рубильник.
• Проверьте наличие свободного места вокруг устройства - для тепловыделения и доступа к клеммам нужен минимум 50 мм с каждой стороны.
