Рубильник 160A 4P без рукоятки управления TwinBlock | tb-s-160-4p EKF

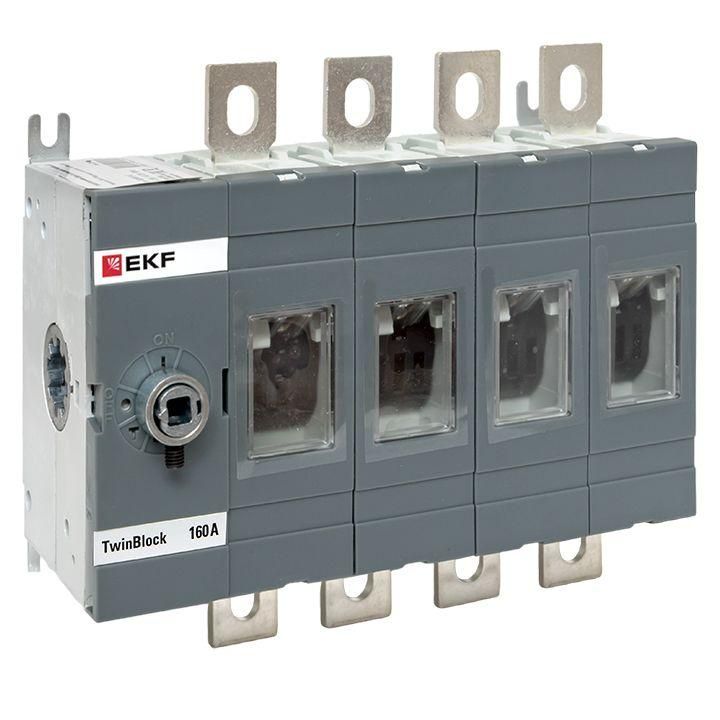

Рубильник 160A 4P без рукоятки управления TwinBlock EKF - это коммутирующее устройство для безопасного отключения четырёхполюсной электрической цепи при обслуживании или аварийных ситуациях. Артикул tb-s-160-4p предназначен для установки на монтажную плату в щитах распределения энергии, где требуется физическое разрывание цепи без автоматического отключения.

Назначение и область применения

Рубильник 160A 4P без рукоятки управления TwinBlock EKF используется исключительно как разъединитель - он не предназначен для частых операций включения/выключения под нагрузкой. Его задача - обеспечить видимый разрыв цепи для безопасности персонала при ремонте, проверках или плановых отключениях. Подходит для установки в силовых щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, где есть необходимость в жёстком контроле над питанием оборудования.

Технические характеристики

• Номинальный ток: 160 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, частотой 50–60 Гц.
• Четыре полюса - позволяет одновременно отключать все три фазы и ноль (L1, L2, L3, N).
• Условный ток короткого замыкания: 40,5 кА - способен выдерживать кратковременные сверхтоки при КЗ без разрушения конструкции.
• Кратковременный выдерживаемый ток: 8 кА - гарантирует сохранность контактов при импульсе тока до 8 кА в течение нескольких секунд.
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса или шкафа.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине, не имеет DIN-рейки.
• Рукоятка управления отсутствует - управление осуществляется внешним механизмом или через специальные приводы.

Совместимость и монтаж

Рубильник 160A 4P без рукоятки управления TwinBlock EKF устанавливается на монтажную плиту толщиной до 5 мм. Для работы необходимо предусмотреть свободный доступ к контактам со стороны задней стенки шкафа. Поскольку рукоятка не встроена, её можно установить дополнительно - совместима с поворотными рычагами серии TwinBlock. Обязательно соблюдайте шаг крепления и габариты отверстий, указанные в чертежах производителя. Монтаж допускается только после полного отключения питания и контроля отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-3 для разъединителей. Наличие видимого разрыва контактов обеспечивает выполнение правил безопасности при работе с электроустановками. Однако из-за степени защиты IP00 использование вне защищённых шкафов запрещено - риск поражения током и попадания сторонних предметов высокий.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи короткого замыкания до 40,5 кА без выхода из строя.
• Гибкая система сборки - совместим с другими компонентами серии TwinBlock, что упрощает проектирование щита.
• Надёжные медные контакты - обеспечивают минимальное переходное сопротивление даже при длительной эксплуатации.
• Поддержка четвёртого полюса - удобно для систем с глухозаземлённой нейтралью, где требуется отключение нулевого провода.

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - это не автоматический выключатель, а только разъединитель.
• Отсутствие рукоятки - требует внешнего механизма управления, что усложняет ручное управление.
• IP00 - нельзя использовать в открытых помещениях, сырых зонах, местах с пылью или возможностью брызг.
• Нельзя применять в качестве основного средства защиты от перегрузки или КЗ - обязательно нужна дополнительная защита (автоматы, предохранители).

Примеры использования

• Главный рубильник перед группой двигателей на производственной линии.
• Отключающий элемент в распределительном щите холодильного комплекса с трёхфазным питанием и нулём.
• Разъединитель в системе освещения крупного складского помещения, где требуется физическое отключение для проведения работ.

Практические советы

• Перед установкой проверьте соответствие посадочного места - размеры отверстий должны точно совпадать с габаритами tb-s-160-4p.
• Обязательно используйте защитный кожух или шкаф класса IP54 и выше - сам рубильник не защищён.
• Если нужна ручная операция - выберите совместимую рукоятку (например, TB-RH-160); она легко крепится к корпусу.
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и нарушить контактное давление.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление снижает надёжность.
