Рубильник-переключатель 160A 4P c рукояткой управления для прямой установки PowerSwitch | pscs-160-4 EKF

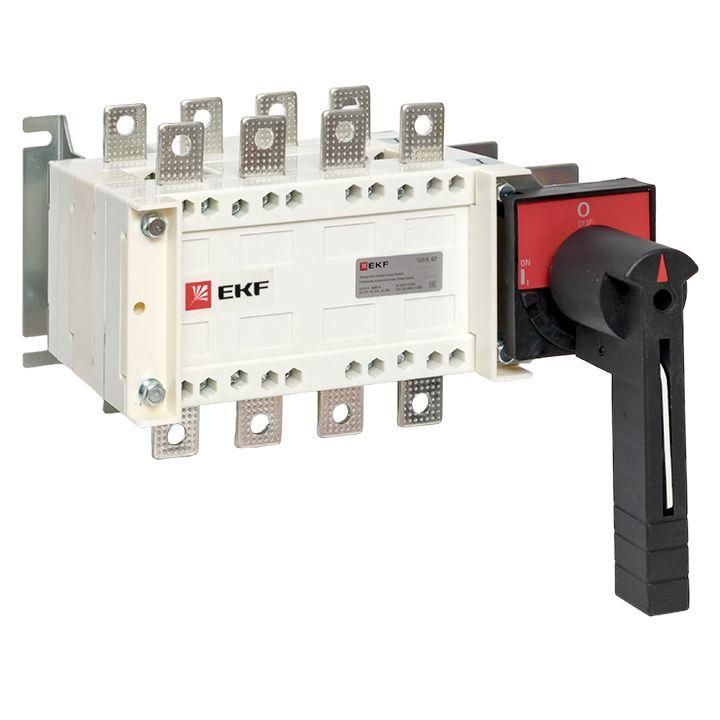

Рубильник-переключатель 4-полюсный 160А с рукояткой управления для прямой установки от EKF - это стационарное коммутационное устройство для ручного отключения и включения трехфазных нагрузок в распределительных щитах. Артикул PSCS-160-4 предназначен для систем, где требуется надежное механическое разъединение и предотвращение случайного включения.

Назначение и область применения

Рубильник-переключатель 4-полюсный 160А с рукояткой управления для прямой установки используется для ручного отключения и включения токов нагрузки в трёхфазных сетях переменного тока 50 Гц с напряжением до 660 В. Подходит для нечастых операций - например, при обслуживании оборудования, ремонте или аварийном отключении. Устройство применяется в распределительных щитах на производствах, в промышленных установках, на насосных станциях, конвейерах и других объектах с высокой мощностью.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 660 В
• Количество полюсов: 4
• Тип переключения: реверсивный - позволяет менять направление тока между двумя источниками
• Условный номинальный ток короткого замыкания (Icu): 13,6 кА
• Номинальный кратковременно выдерживаемый ток (Icw): 8 кА
• Тип присоединения: болтовое соединение - провода крепятся винтами на клеммах
• Рукоятка: поворотный рычаг с возможностью фиксации
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Конструкция: встраиваемое стационарное устройство
• Способ монтажа: на монтажную плату
• Количество нормально открытых (НО) контактов: 0

Совместимость и монтаж

Рубильник-переключатель 4-полюсный 160А с рукояткой управления для прямой установки рассчитан на установку в распределительные шкафы с жесткой рамой или монтажной плитой. Для правильной сборки необходимо соблюдать посадочные размеры и шаг крепления, указанные в чертежах производителя. Болтовые клеммы позволяют подключить провода сечением до 95 мм2 (для меди). Убедитесь, что место установки защищено от доступа посторонних лиц - устройство не имеет корпуса и работает только в закрытой среде.

Безопасность и стандарты

Рубильник-переключатель 4-полюсный 160А с рукояткой управления для прямой установки соответствует требованиям безопасности для коммутационных аппаратов класса IEC 60947-3. Конструкция обеспечивает двойное размыкание на каждый полюс - это гарантирует полное отключение цепи даже при отказе одного контакта. Контакты выполнены из медного сплава с серебряным покрытием - снижают нагрев и увеличивают срок службы. Оболочка изготовлена из стекловолоконной полиэфирной смолы - материал устойчив к возгоранию, химическим воздействиям и механическим ударам.

Преимущества

• Фиксация рукоятки исключает случайное включение - важна для работ по техобслуживанию
• Мгновенное размыкание контактов (13,8 м/с) - минимизирует дугу и продлевает жизнь механизму
• Высокая коммутационная способность (13,6 кА) - подходит для сетей с большими токами КЗ
• Двойное размыкание на полюс - повышенная надежность отключения
• Изготовлен из огнеупорного материала - безопасен при перегрузках и авариях

Ограничения применения

• Не предназначен для частых включений - только нечастые операции (до 1–2 раз в день)
• Степень защиты IP00 - нельзя использовать вне электрошкафа или без защитного кожуха
• Не имеет автоматического отключения - не заменяет автоматический выключатель
• Не подходит для управляемых систем - требует ручного действия
• Не содержит вспомогательных контактов - невозможно подключить сигнализацию или блокировки через него

Примеры использования

• Отключение питания двигателя перед техническим осмотром на конвейере
• Переключение между основным и резервным питанием в системе бесперебойного электроснабжения
• Ручное отключение группы станков при плановой остановке производства
• Разрыв цепи в распределительном щите перед проведением ремонтных работ

Практические советы

• Выбирайте место установки так, чтобы рукоятка была легко доступна, но недоступна для посторонних
• Обязательно используйте замки или бирки на рукоятке при работе на оборудовании - это требование ПТЭ и ОТ
• Проверьте соответствие сечения кабеля и момента затяжки болтов - переусердствовать нельзя, можно повредить клеммы
• Не устанавливайте рядом с источниками тепла или влаги - даже при IP00 материал чувствителен к длительному воздействию воды
• При использовании в реверсивном режиме убедитесь, что два источника питания не могут быть одновременно включены - предусмотрите блокировки в схеме
