Рубильник 100A 4P реверсивный c рукояткой для прямой установки TwinBlock | tb-s-100-4p-rev EKF

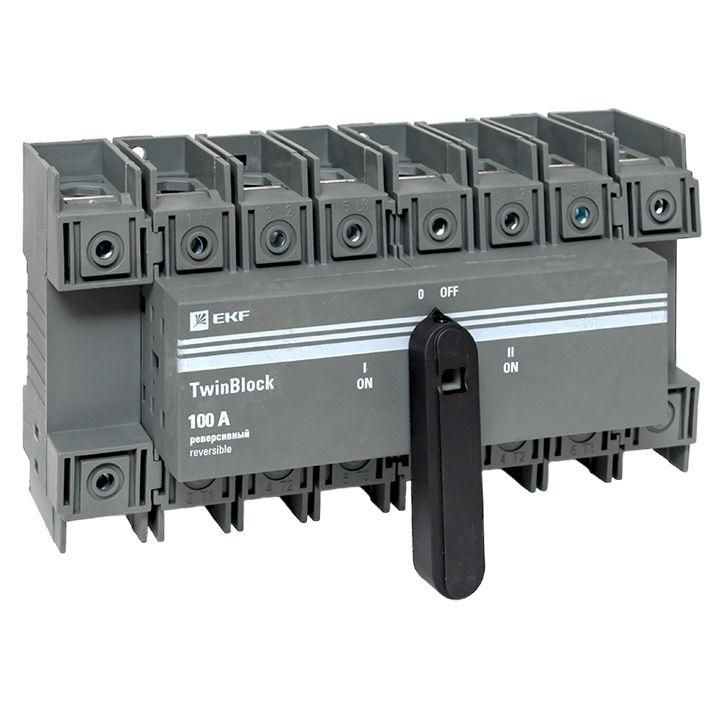

Рубильник 4-полюсный 100 А реверсивный с рукояткой для прямой установки TwinBlock от EKF предназначен для безопасного отключения и переключения электрических цепей между двумя источниками питания. Артикул tb-s-100-4p-rev используется в распределительных щитах там, где требуется резервирование питания - например, на объектах с критичной нагрузкой.

Назначение и область применения

Рубильник TwinBlock применяется для ручного отключения и переключения четырёхпроводных трёхфазных цепей с напряжением до 690 В. Благодаря реверсивному механизму с положениями I–0–II, он позволяет переключать нагрузку с основного источника на резервный с полным разрывом цепи. Подходит для систем бесперебойного питания, автономных генераторов, насосных станций, конвейеров и других объектов, где недопустимо длительное отключение электроэнергии.

Технические характеристики

• Номинальный ток: 100 А - способен работать постоянно при этом значении без перегрева
• Номинальное напряжение: 690 В - рассчитан на использование в сетях до 690 В переменного тока (50/60 Гц)
• Количество полюсов: 4 - управление всеми фазами и нулём одновременно
• Условный номинальный ток короткого замыкания: 2,5 кА - обеспечивает устойчивость при КЗ до этого значения
• Номинальный кратковременно выдерживаемый ток: 2,5 кА - сохраняет целостность при импульсе КЗ
• Степень защиты IP00 - нет внешней защиты; требует установки внутри закрытого шкафа
• Тип подключения: винтовые зажимы - надёжное соединение с проводами до 50 мм2
• Количество вспомогательных контактов: 0 - не имеет сигнализирующих или блокировочных контактов

Совместимость и монтаж

Рубильник TwinBlock монтируется на DIN-рейку или прямо на монтажную плату. Устройство является встраиваемым и фиксированной установки - не снимается после монтажа. Для правильной установки необходимо соблюдать свободное пространство вокруг корпуса для теплоотвода и доступа к рукоятке. Монтаж допускается только в распределительном щите с классом защиты не ниже IP54. Напряжение на клеммах должно быть отключено перед подключением проводов.

Безопасность и стандарты

Рубильник соответствует требованиям к разъединителям согласно ГОСТ Р 50030.3 и IEC 60947-3. Конструкция исключает случайное включение при открытой крышке щита. Однако из-за отсутствия степени защиты (IP00) запрещена установка вне защищённых шкафов. Переключение под нагрузкой возможно благодаря специальной дугогасящей камере, но не рекомендуется при токах выше 100 А.

Преимущества

• Реверсивный механизм с чёткой индикацией положений I–0–II - предотвращает ошибочное переключение
• Высокая коммутационная стойкость - выдерживает пусковые токи двигателей и индуктивные нагрузки
• Простая механическая конструкция - минимум отказов, долгий срок службы
• Совместимость с другими компонентами серии TwinBlock - легко интегрируется в сборку щита

Ограничения применения

• Не предназначен для работы на постоянном токе - только переменный ток 50/60 Гц
• IP00 - нельзя использовать в условиях пыли, влаги или открытых площадках
• Отсутствие вспомогательных контактов - невозможно реализовать автоматическую блокировку или сигнал состояния
• Переключение под нагрузкой допустимо только до 100 А - при превышении возможен выход из строя
• Не подходит для частого включения/выключения - не является аппаратом управления, а лишь разъединителем

Примеры использования

• Автоматический резервный ввод (АВР): переключение с сети на дизель-генератор
• Инженерные системы: насосные станции, вентиляционные установки с резервными двигателями
• Производственные линии: питание оборудования от двух различных секций распределительной сети
• Объекты ЖКХ и медицинские учреждения: обеспечение бесперебойного питания критических потребителей

Практические советы

• Выбирайте сечения проводов в соответствии с номиналом 100 А - оптимально 25–50 мм2 медных жил
• Проверьте посадочные размеры перед монтажом - совместимость с DIN-рейкой типа C (EN 60715)
• Не используйте в помещениях с повышенной влажностью без дополнительной герметизации шкафа
• При обслуживании всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Для автоматического контроля состояния переключения добавьте внешние контакты или реле через вспомогательные модули
