Рубильник 100A 4P c рукояткой управления для прямой установки TwinBlock | tb-100-4p-f EKF

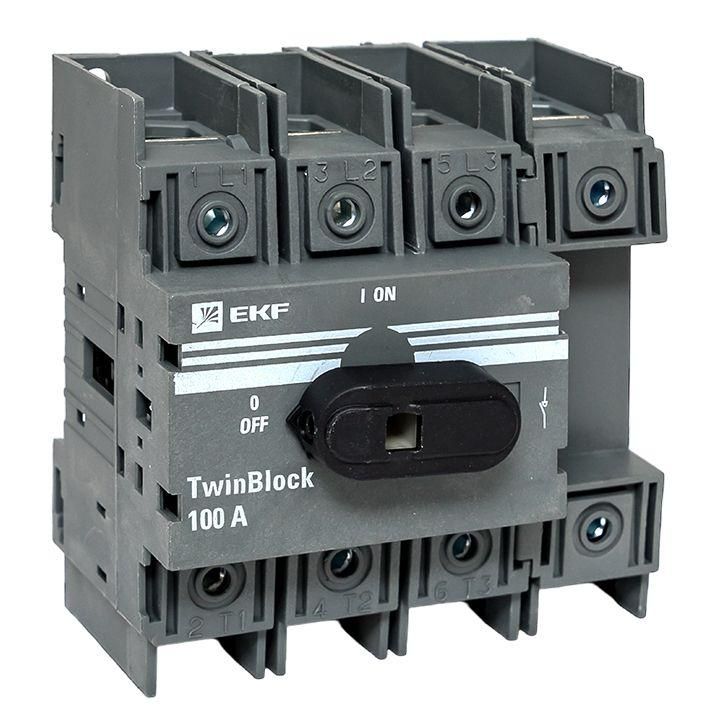

Рубильник EKF TB-100-4P-F - четырёхполюсное коммутирующее устройство на 100 А, предназначенное для безопасного отключения электрических цепей в распределительных щитах. Устройство обеспечивает механическое размыкание цепи с видимым разрывом, что важно для обслуживания и ремонта оборудования.

Назначение и область применения

Рубильник EKF TB-100-4P-F используется для ручного отключения и включения электрических цепей в системах распределения электроэнергии. Подходит для работы в сетях переменного тока до 690 В и частотой 50–60 Гц. Применяется в промышленных щитах: на входе оборудования, для изоляции участков сети перед обслуживанием, в системах автоматизации, на станках и конвейерах. Не предназначен для частых операций включения/выключения под нагрузкой - только для аварийного или планового отключения.

Технические характеристики

• Номинальный ток: 100 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Номинальное напряжение: 690 В - предельное рабочее напряжение сети;
• Четыре полюса - позволяет одновременно отключать три фазы и ноль;
• Условный ток короткого замыкания: 2,5 кА - способность выдерживать кратковременный ток КЗ без повреждений;
• Кратковременно выдерживаемый ток: 2,5 кА - совпадает с током КЗ, указывает на термическую устойчивость;
• Тип присоединения: винтовые зажимы - надёжное соединение с медными шинами или кабелями;
• Тип рукоятки: поворотный рычаг - удобное управление снаружи щита;
• Степень защиты IP00 - нет защиты от пыли и воды, работает только внутри закрытых щитов;
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка в любом типе распределительного щита;
• Конструкция: встраиваемое устройство - не имеет корпуса, требует внешней защиты через щит;
• Подходит для установки в щит: да - специально спроектирован для компактной сборки в электрощитах.

Совместимость и монтаж

Рубильник EKF TB-100-4P-F монтируется на стандартную DIN-рейку шириной 35 мм или крепится болтами на монтажную плату. Для подключения используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Перед монтажом необходимо отключить питание и проверить отсутствие напряжения. После установки убедитесь, что рукоятка свободно перемещается между положениями «ВКЛ» и «ВЫКЛ». Обязательно используйте крышку или дверцу щита - устройство не защищено от прикосновения и внешних воздействий.

Безопасность и стандарты

Рубильник соответствует требованиям к разъединителям согласно ГОСТ Р МЭК 60947-3. Он обеспечивает видимый разрыв цепи - обязательное условие для безопасности при работах на оборудовании. Наличие четырёх полюсов гарантирует полное отключение всех проводников, включая нулевой. Однако из-за степени защиты IP00 использование вне герметичных щитов запрещено - риск поражения током высокий.

Преимущества

• Чёткий визуальный сигнал состояния - положение рукоятки показывает, включена ли цепь;
• Высокая механическая прочность - рассчитан на многократные операции отключения;
• Гибкий монтаж - можно установить как на DIN-рейку, так и на плату;
• Поддержка четырёхполюсной схемы - идеально для трёхфазных сетей с необходимостью отключения N-проводника;
• Совместимость с серией TwinBlock - легко сочетается с другими аппаратами EKF в одном щите.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для ручного разъединения;
• IP00 - нельзя использовать в открытых местах, на улице или во влажных помещениях без корпуса;
• Не имеет функций защиты от перегрузки или КЗ - должен использоваться вместе с автоматическими выключателями или предохранителями;
• Не подходит для цепей постоянного тока - только переменный ток 50–60 Гц;
• Отсутствие контактных элементов - не является контактором или выключателем под нагрузкой.

Примеры использования

• Главный рубильник в промышленном щите питания станка с трёхфазным двигателем;
• Отключающий элемент перед частотным преобразователем для проведения техобслуживания;
• Разъединитель в распределительном щите объекта с TN-S системой заземления, где требуется отключать ноль;
• Изолирующий элемент в цепи освещения крупного производственного цеха.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала винтовых зажимов - перегрузка вызовет нагрев;
• Обеспечьте доступ к рукоятке - она должна быть легко достижима при работе с щитом;
• Не забудьте про маркировку: каждый полюс должен быть помечен (L1, L2, L3, N);
• При сборке щита соблюдайте минимальные зазоры между устройствами - даже при IP00 важна изоляция соседних элементов;
• Используйте этот рубильник как часть системы безопасности: он не заменяет автоматический выключатель, а дополняет его.
