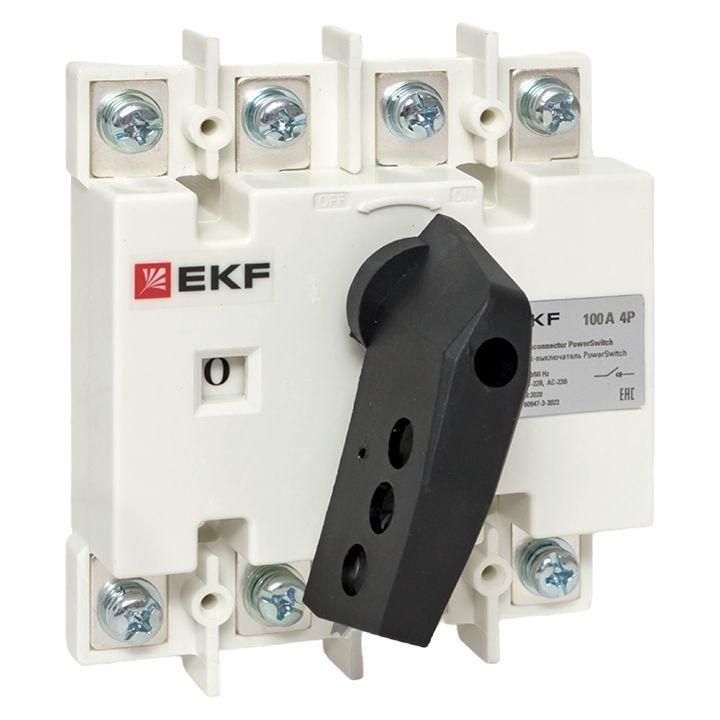

Рубильник-выключатель 100A 4P c рукояткой управления для прямой установки PowerSwitch | psds-100-4 EKF

Рубильник-выключатель 4P 100A с рукояткой управления для прямой установки 690В 2.84кА от EKF предназначен для ручного отключения и включения нагрузки в трехфазных сетях до 690 В. Артикул PSDS-100-4 используется там, где требуется надежное механическое разъединение без автоматической защиты.

Назначение и область применения

Этот рубильник-выключатель применяется для ручного коммутирования нагрузки в распределительных щитах. Он не предназначен для защиты от перегрузок или КЗ - только для отключения питания при обслуживании, ремонте или аварийной ситуации. Подходит для установки в промышленных системах: станках, конвейерах, насосных группах, тепловых пунктах и других объектах с постоянной нагрузкой до 100 А.

Технические характеристики

• Номинальное напряжение: 690 В - работает в высоковольтных трёхфазных сетях переменного тока 50 Гц;
• Номинальный ток: 100 А - допустимая длительная нагрузка на каждый полюс;
• Четыре полюса - управление всеми фазами одновременно;
• Условный номинальный ток короткого замыкания (Icu): 2,84 кА - способен выдерживать кратковременный импульс КЗ этой величины без разрушения;
• Кратковременно выдерживаемый ток: 2 кА - может сохранить целостность при протекании тока 2 кА в течение времени, необходимого для срабатывания защиты;
• Тип присоединения: болтовое - провода закрепляются винтами на клеммах;
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри корпуса или шкафа;
• Фиксация рукоятки - предотвращает случайное включение;
• Тип рукоятки: поворотный рычаг - удобна для быстрого действия;
• Монтаж: DIN-рейка или монтажная плата - совместим с типичными распределительными щитами;
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации или блокировки.

Совместимость и монтаж

Рубильник-выключатель 4P 100A с рукояткой управления для прямой установки 690В 2.84кА устанавливается на DIN-рейку или крепится через отверстия на монтажной плате. Для правильной сборки важно соблюдать шаг крепления и использовать болты соответствующего класса прочности. Соединение проводов выполняется болтовым способом - момент затяжки должен соответствовать рекомендациям производителя (не указаны, поэтому следует ориентироваться на маркировку на клемме). Убедитесь, что посадочные размеры соответствуют вашему шкафу - устройство не имеет боковой защиты, поэтому требует достаточного свободного пространства вокруг.

Безопасность и стандарты

Изделие выполнено из ненасыщенной полиэфирной смолы с армированием стекловолокном - материал устойчив к возгоранию, химическим воздействиям и механическим ударам. Конструкция обеспечивает двойное размыкание каждого полюса: контакты разделяются в двух точках, снижая риск дугового замыкания. Медные контакты с серебряным покрытием обеспечивают долгую работу при высоких токах. Блокировка рукоятки позволяет зафиксировать положение «Выкл» и исключить случайное включение при работе на оборудовании.

Преимущества

• Мгновенное размыкание контактов - скорость разрыва 13,8 м/с гарантирует минимальную продолжительность дуги даже при медленном движении рукоятки;
• Высокая стойкость корпуса - материал не теряет свойств при воздействии CO₂, влаги и температурных колебаний;
• Надежное механическое разъединение - идеален для изоляции участков сети перед обслуживанием;
• Простота эксплуатации - один поворот рукоятки полностью отключает все три фазы и нуль;
• Совместимость с широким спектром шкафов благодаря универсальному монтажу на DIN-рейку и монтажную плиту.

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ;
• Степень защиты IP00 - нельзя использовать вне электрошкафа или в условиях запыленности, сырости, агрессивной среды;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния («включен/выключен») к системам контроля;
• Не рассчитан на частые операции - предназначен для редкого включения/отключения (до нескольких раз в день);
• Работает только в сетях до 690 В - не подходит для более высоких напряжений.

Примеры использования

• Главный рубильник в распределительном щите промышленного оборудования;
• Отключающее устройство перед частотным преобразователем или пускателем;
• Ручной разъединитель для обслуживания группы двигателей;
• Точка отключения в системе освещения крупного цеха;
• Резервный выключатель в системах бесперебойного питания (при необходимости ручного отключения входа).

Практические советы

• Перед установкой проверьте соответствие номинала нагрузки - не превышайте 100 А на полюс;
• Обязательно используйте этот рубильник-выключатель только внутри закрытого шкафа - IP00 не допускает внешней эксплуатации;
• При монтаже на DIN-рейку убедитесь, что он плотно защелкнут и не качается;
• При использовании в многокабельных системах пометьте каждую фазу - четыре полюса легко перепутать;
• Проверяйте состояние контактов периодически - особенно после аварийных отключений или длительной работы на пределе;
• Для безопасности всегда применяйте блокировку рукоятки при проведении работ на оборудовании - она предотвращает случайное включение.
