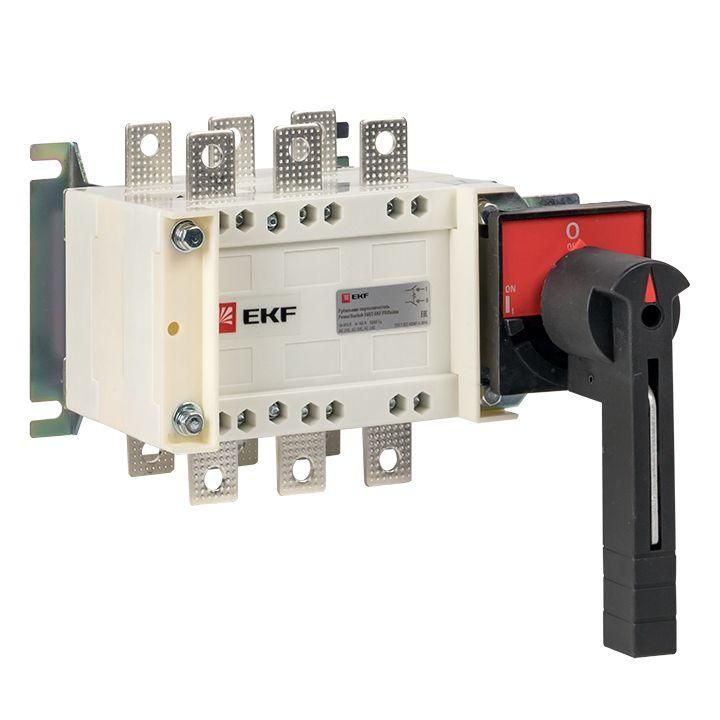

Рубильник-переключатель 160A 3P c рукояткой управления для прямой установки PowerSwitch PROxima | pscs-160-3 EKF

Рубильник-переключатель PowerSwitch PROxima с артикулом pscs-160-3 - это трехполюсное устройство на 160 А для ручного отключения и переключения трёхфазных цепей в распределительных щитах. Применяется там, где требуется надёжное механическое отключение питания, в том числе в качестве аварийного выключателя.

Назначение и область применения

PowerSwitch PROxima используется для ручного включения и отключения нагрузки в трёхфазных сетях переменного тока 50 Гц с напряжением до 660 В. Подходит для нечастых операций - например, при обслуживании оборудования, ремонте или экстренном отключении. Устройство можно использовать как устройство аварийной остановки благодаря наличию блокировки рукоятки. Устанавливается в распределительные шкафы и щиты. Не предназначен для частого включения/отключения под нагрузкой - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальное напряжение: 660 В
• Номинальная мощность при 400 В (AC-23): 80 кВт
• Условный номинальный ток короткого замыкания (Icu): 13,6 кА
• Кратковременно выдерживаемый ток: 8 кА
• Тип рукоятки: рычажного типа, с возможностью фиксации
• Способ монтажа: на монтажную плату (панельный монтаж)
• Тип присоединения: болтовое соединение
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытый корпус
• Реверсивное исполнение: да - позволяет менять направление тока между двумя источниками
• Количество нормально открытых контактов: 0
• Цвет рукоятки: черный

Совместимость и монтаж

PowerSwitch PROxima монтируется на монтажную плиту внутри распределительного щита. Для правильной установки необходимо соблюдать посадочные размеры, указанные в техдокументации производителя. Болтовые клеммы позволяют подключить провода сечением, соответствующим току 160 А - рекомендуется использовать медные жилы с изоляцией, рассчитанной на 750 В. Кабели должны быть зафиксированы плотно, чтобы исключить нагрев и искрение. Устройство не имеет встроенной защиты от пыли и влаги - обязательно размещайте его в герметичном или защищенном щите.

Безопасность и стандарты

Контакты выполнены из медного сплава с серебряным покрытием - повышает долговечность и снижает переходное сопротивление. Конструкция обеспечивает двойное размыкание на каждый полюс - гарантирует полное отключение цепи. Корпус изготовлен из стеклофибровой ненасыщенной полиэфирной смолы: устойчив к огню, химическим веществам (включая CO₂) и механическим ударам. Рукоятка имеет функцию блокировки - предотвращает случайное включение при проведении работ. Соответствует требованиям к устройствам ручного отключения согласно ГОСТ Р 50030.3–2019.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - независимо от усилия оператора, что снижает риск дугового замыкания
• Фиксация рукоятки в положении “Выкл” - обязательна для безопасности при ТО
• Двойное размыкание на полюс - гарантированное отключение всех фаз
• Высокая коммутационная способность (13,6 кА) - выдерживает значительные токи КЗ
• Износостойкие контакты с серебряным покрытием - продлевают срок службы
• Реверсивное исполнение - удобно для систем с двумя источниками питания

Ограничения применения

• Не применяется в условиях повышенной влажности, запыленности или на открытом воздухе - степень защиты IP00 требует установки в закрытый щит
• Не предназначен для частого включения/отключения - более 10–15 раз в день сокращает срок службы контактов
• Не имеет встроенного теплового или электромагнитного расцепления - не заменяет автоматический выключатель
• Требует ручного управления - не подходит для автоматизированных систем без внешнего привода
• Не совместим с дистанционным управлением - только механическая рукоятка

Примеры использования

• Автономное отключение питания станка перед техобслуживанием
• Переключение между основным и резервным питанием на конвейере
• Экстренное отключение вентиляторов, насосов или сварочных аппаратов
• Распределительный щит на производстве с несколькими потребителями, нуждающимися в ручном контроле
• Системы освещения крупных помещений с необходимостью быстрого отключения

Практические советы

• При монтаже проверьте соответствие сечения кабелей и болтов - для 160 А используйте минимум 50 мм2 меди
• Обязательно используйте блокировку рукоятки при работе на оборудовании - это требование ПТЭ и ПБ
• Не допускайте попадания металлической стружки, пыли или жидкостей внутрь корпуса - даже при установленном щите
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных отключений под нагрузкой
• При использовании в реверсивной схеме убедитесь, что два источника питания не могут быть одновременно включены - предусмотрите блокировку
• Для удобства обслуживания выбирайте место установки с доступом к рукоятке - не за другими элементами
