Рубильник 40A 3P реверсивный c рукояткой для прямой установки TwinBlock EKF | tb-s-40-3p-rev

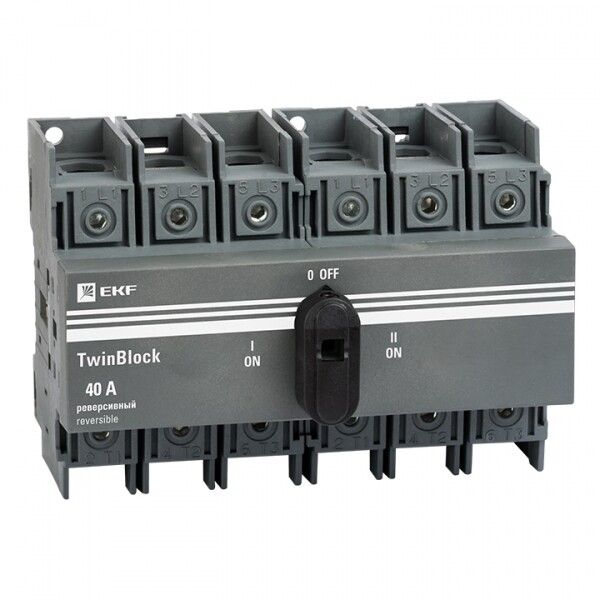

Рубильник 40 ампер 3 полюса реверсивный с рукояткой для прямой установки TwinBlock - это компактный выключатель-разъединитель с возможностью переключения направления тока, предназначенный для безопасного отключения и коммутации трёхфазных цепей в распределительных щитах. Модель TB-S-40-3P-REV от EKF обеспечивает надёжную работу в условиях промышленного оборудования и автоматизированных систем.

Назначение и область применения

Рубильник 40 ампер 3 полюса реверсивный с рукояткой для прямой установки TwinBlock используется для ручного отключения и включения трёхфазных электрических цепей с напряжением до 690 В. Благодаря реверсивному исполнению, он позволяет менять направление вращения двигателей - например, в системах конвейеров, насосов, станках с ЧПУ. Устройство подходит для установки в распределительные шкафы и применяется там, где требуется физическое отключение питания для обслуживания или ремонта.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Количество полюсов: 3
• Мощность при 400 В (AC-23): 39 кВт
• Условный номинальный ток короткого замыкания: 6,5 кА
• Кратковременно выдерживаемый ток: 0,5 кА
• Степень защиты: IP30 - защищён от доступа к опасным частям, но не от пыли и воды
• Способ монтажа: DIN-рейка 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Рукоятка: рычаг поворотный, установлен прямо на устройстве
• Блокировка: есть - исключает случайное включение
• Конструкция: цельнолитой корпус, компактное исполнение
• Цвет элементов управления: чёрный

Совместимость и монтаж

Рубильник TwinBlock TB-S-40-3P-REV устанавливается на стандартную DIN-рейку шириной 35 мм. Присоединение проводов осуществляется через винтовые зажимы - подходят медные жилы сечением до 16 мм2. Благодаря компактной форме, занимает мало места в щите. Рукоятка закреплена прямо на корпусе, что делает её удобной для ручного управления без внешних механизмов. Для работы необходим доступ к лицевой стороне устройства - блокировка требует физического действия оператора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств распределения электроэнергии. Наличие механической блокировки предотвращает одновременное включение противоположных положений, снижая риск короткого замыкания. IP30 обеспечивает защиту от прикосновения к токоведущим частям, но не предназначен для установки во влажных или запылённых средах вне щита. Работает в температурном диапазоне, указанном производителем - рекомендуется проверить документацию перед использованием в экстремальных условиях.

Преимущества

• Реверсивное исполнение позволяет легко изменять направление вращения двигателя без дополнительных контакторов
• Фиксированная рукоятка с блокировкой повышает безопасность при обслуживании
• Компактный дизайн экономит место в распределительном щите
• Винтовые зажимы обеспечивают надёжное соединение даже при многократных отключениях
• Совместим с другими изделиями серии TwinBlock - можно собирать унифицированные системы

Ограничения применения

• Не предназначен для частых включений/выключений - не является нагрузочным выключателем, а лишь разъединителем
• IP30 не допускает установку в открытых помещениях, на улице или в местах с высокой влажностью
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния в системах автоматизации
• Не подходит для токов выше 40 А - превышение может вызвать перегрев и выход из строя
• Требуется физический доступ к рукоятке - удалённое управление невозможно без дополнительных решений

Примеры использования

• Переключение направления вращения вентилятора на конвейере
• Отключение трёхфазного станка перед техобслуживанием
• Ручное управление насосной группой в системе водоснабжения
• Электрооборудование в цехах с минимальными требованиями к автоматизации

Практические советы

• При монтаже используйте клеммы с правильным сечением - не более 16 мм2, чтобы избежать плохого контакта
• Обязательно отключайте питание перед установкой - даже при открытом рубильнике часть цепи может находиться под напряжением
• Проверьте свободный доступ к рукоятке после установки - она должна свободно поворачиваться без препятствий
• Если нужна сигнализация состояния, добавьте отдельный контактный модуль или реле
• Для помещений с повышенной влажностью выбирайте модели с IP54 и выше - этот рубильник не подходит
• TB-S-40-3P-REV совместим с другими устройствами серии TwinBlock - можно комбинировать с автоматическими выключателями и УЗО одного бренда
