Рубильник 63A 3P реверсивный c рукояткой для прямой установки TwinBlock|tb-s-63-3p-rev|EKFРубильник установк

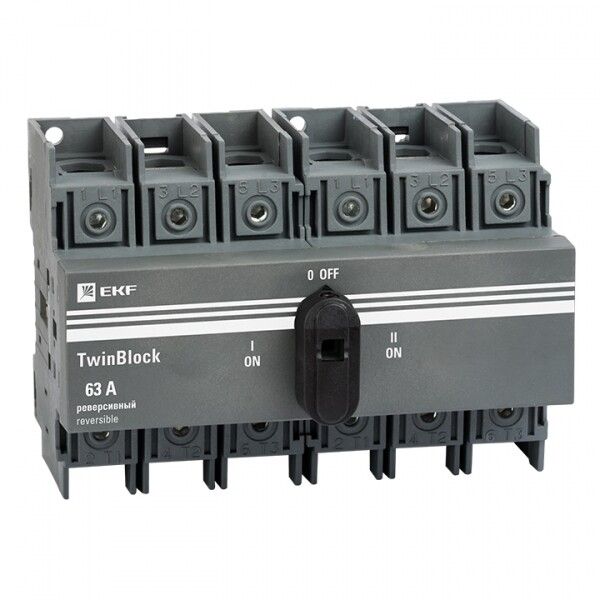

Рубильник 3-полюсный 63 А реверсивный с рукояткой для прямой установки TwinBlock - это комбинированное устройство для безопасного отключения и переключения трёхфазных цепей, предназначенное для установки на DIN-рейку в распределительных щитах. Модель TB-S-63-3P-REV от EKF обеспечивает функции главного, сервисного и аварийного отключения с возможностью реверсирования направления питания.

Назначение и область применения

Рубильник 3-полюсный 63 А реверсивный с рукояткой для прямой установки TwinBlock используется для механического отключения и переключения трёхфазных электрических цепей с напряжением до 690 В. Подходит для систем распределения электроэнергии, где требуется физическое отключение нагрузки - например, перед обслуживанием оборудования, при аварийной остановке или смене режима работы.

Идеально применяется на участках с реверсивными двигателями: насосы, вентиляторы, конвейеры, станки с изменяемым направлением вращения. Также часто устанавливается как основной отключающий аппарат в силовых шкафах и распределительных пунктах.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева.
• Напряжение: 400–690 В переменного тока, 50/60 Гц - совместим с большинством промышленных сетей.
• Количество полюсов: 3 - отключает все три фазы одновременно.
• Реверсивный переключатель: да - позволяет менять направление подачи питания между двумя источниками (например, основной и резервный).
• Мощность при 400 В: 39 кВт - соответствует нагрузкам типичных трёхфазных двигателей.
• Условный ток короткого замыкания: 13 кА - способен выдерживать кратковременные сверхтоки без разрушения.
• Кратковременно выдерживаемый ток: 1 кА - допустимый ток при длительном КЗ до момента срабатывания защиты.
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли.
• Способ монтажа: DIN-рейка - легко устанавливается в стандартные щитовые шкафы.
• Тип присоединения: винтовые зажимы - надёжное соединение с медными жилами сечением до 25 мм2.
• Блокировка: есть - позволяет закрепить рукоятку в положении “выключено” с помощью замка (для безопасности при ремонте).
• Тип рукоятки: рычаг поворотный - удобен для ручного управления, фиксируется в крайних положениях.
• Цвет элементов управления: чёрный - контрастный, хорошо виден в условиях слабого освещения.

Совместимость и монтаж

Рубильник TwinBlock TB-S-63-3P-REV монтируется на DIN-рейку шириной 35 мм. Устройство уже собрано в одном корпусе - никаких дополнительных комплектующих для сборки не требует. Присоединение проводов осуществляется через винтовые клеммы, расположенные сбоку. Для подключения используйте жилы сечением 1,5–25 мм2. Надёжно затягивайте винты, чтобы избежать нагрева в местах контакта.

Рукоятка встроена и не требует отдельной покупки - отличие от других версий серии, где рукоятка продается отдельно. Это снижает риск ошибки при монтаже и экономит время.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция гарантирует чёткую визуальную индикацию состояния (включено/выключено) и исключает случайное включение при открытой двери щита благодаря наличию блокировки. Благодаря этому рубильник 3-полюсный 63 А реверсивный с рукояткой для прямой установки TwinBlock можно использовать в качестве сертифицированного средства аварийного отключения согласно нормам электробезопасности.

Преимущества

• Встроенная рукоятка - не нужно докупать и устанавливать её отдельно.
• Реверсивный механизм - позволяет переключать питание между двумя источниками без внешнего контроллера.
• Высокая коммутационная стойкость - 13 кА при КЗ обеспечивают надёжность даже в сетях с высокими токами короткого замыкания.
• Простота монтажа - готовое решение для DIN-рейки, не требует специальных инструментов.
• Блокировка - поддерживает процедуры LOTO (Lock Out Tag Out) для безопасного техобслуживания.

Ограничения применения

Не предназначен для частого включения/отключения под нагрузкой - это не автоматический выключатель. Частые операции с током выше 20 А могут снизить срок службы контактной системы. Для регулярного управления нагрузкой используйте контакторы или автоматические выключатели.

Степень защиты IP30 не допускает использование в сырых, пыльных или наружных условиях. Устанавливайте только внутри закрытых щитов. Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление без внешней аппаратурой.

Примеры использования

• Главная отключающая точка на станке с реверсивным двигателем - позволяет полностью отключить питание перед техобслуживанием и переключить направление вращения.
• Резервный вход в щите питания конвейерной линии - переключение с основного на резервный источник без остановки производства.
• Автоматическая остановка в случае аварии - рукоятка легко доступна для быстрого отключения.
• Щит распределения на производстве - служит как главный рубильник для всей группы оборудования.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата защиты - он должен быть ниже или равен 63 А.
• При использовании блокировки всегда применяйте замок с ключом, особенно при работе с оборудованием повышенной опасности.
• Не используйте этот рубильник как средство частого включения - он не рассчитан на многочисленные коммутации под нагрузкой. Для таких задач выбирайте контакторы.
• При установке в щит оставьте свободное место вокруг - для теплоотвода и удобства доступа к рукоятке.
• Обязательно пометьте положения рукоятки: “Вкл.” / “Выкл.” / “Резерв”, чтобы избежать ошибок при переключении.
