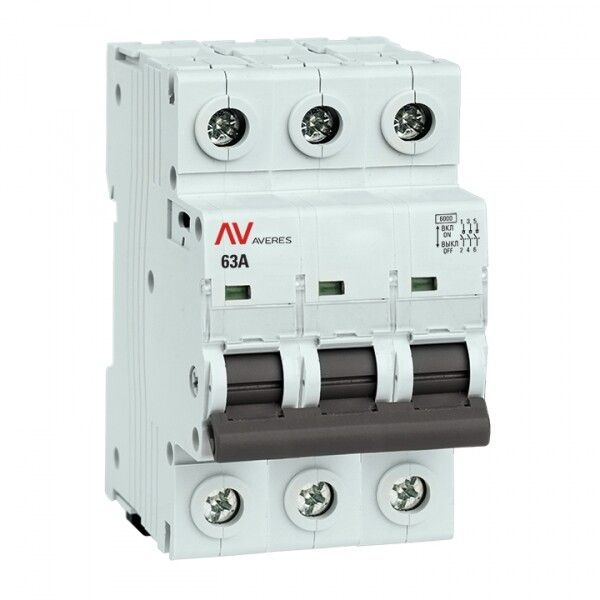

Выключатель нагрузки AVN 3P 63A AVERES | avn-3-63-av EKF

Выключатель нагрузки 3-полюсный 63A AVN от EKF (арт. avn-3-63-av) - это механический коммутационный аппарат для безопасного включения и отключения электрических цепей переменного тока. Подходит для управления нагрузками до 63 А, особенно когда требуется надёжное отключение без автоматической защиты от КЗ.

Назначение и область применения

Выключатель нагрузки 3-полюсный 63A AVN используется для ручного включения и отключения электрических цепей с активной или индуктивной нагрузкой. Он не предназначен для защиты от коротких замыканий - эту функцию выполняют автоматы или предохранители. Применяется в паре с защитными устройствами для управления оборудованием: электродвигателями, нагревательными элементами, конвейерами, насосами и другим промышленным оснащением.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальный ток: 63 А
• Количество полюсов: 3
• Отключающая способность при КЗ: 6 кА - выдерживает кратковременные токи короткого замыкания, но не отключает их автоматически
• Способ монтажа: на DIN-рейку шириной 17,5 мм
• Модульная ширина: 3 модуля (52,5 мм)
• Глубина монтажа: 50 мм - требует свободного места в щите
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Контакты: один нормально разомкнутый контакт (NO), нормально замкнутых нет
• Максимальная мощность лампы: 400 Вт - можно использовать для контроля состояния цепи через сигнальную лампу
• Тип включения: механический переключатель OFF

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 63A AVN устанавливается на стандартную DIN-рейку типа C или TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация надёжная, без дополнительных креплений. Учитывайте глубину установки - 50 мм - чтобы избежать перегрузки задней части распределительного щита. Подключение проводов осуществляется зажимами на входе и выходе каждого полюса. Максимальное сечение жил - до 25 мм2 (по стандарту IEC 60947-3).

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 63A AVN соответствует требованиям ГОСТ Р 50030.3-2012, который эквивалентен международному стандарту МЭК 60947-3:2008. Это гарантирует соответствие безопасности, долговечности и испытаниям на механическую износостойкость. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - не используйте в сырых или запылённых помещениях без дополнительной оболочки.

Преимущества

• Удобный визуальный индикатор положения - рычаг четко показывает состояние “ON/OFF”
• Механизм рассчитан на многократные циклы включения/отключения - подходит для частых операций
• Интеграция в систему защиты: совмещается с автоматическими выключателями, предохранителями и тепловыми реле
• Компактный форм-фактор: занимает всего 3 модуля на DIN-рейке
• Поддержка сигнализации: возможность подключения индикационной лампы до 400 Вт для визуального контроля

Ограничения применения

• Не является защитным устройством - не отключает цепь при коротком замыкании; обязательно использование с автоматическим выключателем
• IP20 - нельзя применять во влажных, пыльных или наружных условиях без дополнительной защиты (например, в герметичном боксе)
• Не подходит для частого включения двигателей высокой инерции - рекомендуется использовать с пускателями при более чем 10–15 включениях в час
• Отсутствуют вспомогательные контакты - нельзя использовать для дистанционного управления или блокировок

Примеры использования

• Ручное отключение трёхфазного электродвигателя после завершения работы на станке
• Отключение группы нагревательных элементов в термокамере перед обслуживанием
• Коммутирование конвейера в логистическом комплексе с контролем состояния через сигнальную лампу
• Локальное управление насосом в системе водоснабжения, где основная защита обеспечена автоматом

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна простая ручная коммутация, а защиту от КЗ обеспечивает другой аппарат
• Проверьте посадочную ширину DIN-рейки - 3 модуля должны точно подходить под ваш щит
• Для удобства обслуживания устанавливайте рядом с автоматом того же номинала - так проще найти и отключить цепь
• Если планируете подключить сигнальную лампу - учтите её мощность: максимум 400 Вт, иначе возможен перегрев контакта
• Не используйте в качестве главного рубильника - он не рассчитан на частые аварийные отключения
• При сборке щита соблюдайте минимальную глубину 50 мм - иначе выключатель будет мешать другим компонентам
