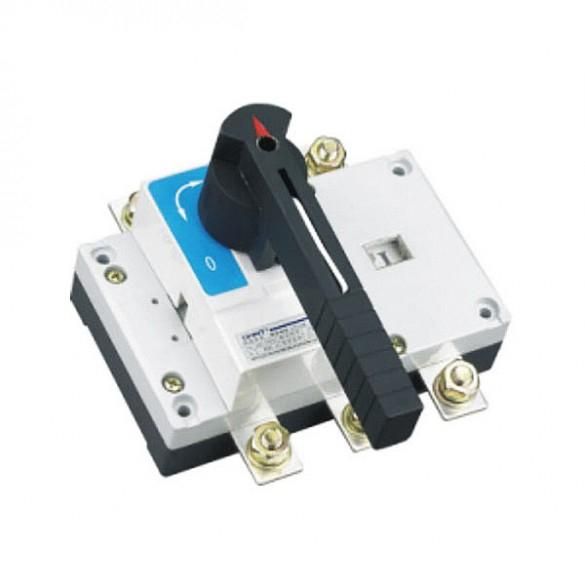

Выключатель-разъединитель NH40-63/3 ,3P ,63А, стандартная рукоятка управления | 393527 CHINT

Выключатель-разъединитель 3-полюсный 63А с стандартной рукояткой управления NH40-63/3 от CHINT предназначен для безопасного отключения и изоляции электрических цепей в распределительных системах. Этот аппарат сочетает функции коммутации и разъединения, что делает его надежным решением для промышленных и жилищных объектов. Артикул 393527 соответствует серии NH40, известной своей прочностью и совместимостью с типовыми щитами.

Назначение и область применения

Выключатель-разъединитель NH40-63/3 используется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого разрыва для проведения работ. Применяется в качестве главного выключателя в низковольтных комплектных устройствах: ВРУ, распределительных шкафах, ящиках управления, станционных пультах. Подходит для сетей переменного тока до 690 В / 50 Гц и постоянного тока до 440 В. Часто устанавливается перед преобразователями частоты, двигателями, нагревательными элементами.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток этой величины без перегрева
• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока
• Количество полюсов: 3 - управление всеми фазами одновременно
• Коммутируемая мощность при AC-3: 25 кВт - позволяет отключать электродвигатели мощностью до этого значения
• Условный номинальный ток короткого замыкания: 5 кА - обеспечивает сохранность при КЗ до этой величины
• Номинальный кратковременно выдерживаемый ток: 5 кА - выдерживает импульсы КЗ без разрушения
• Степень защиты IP20 - защищен от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Тип управления: поворотная удлинённая рукоятка - удобна для операций в труднодоступных местах
• Цвет рукоятки: черный - высокая контрастность, легко определяется положение
• Конструкция: комплектное устройство в корпусе - готов к монтажу без сборки
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных выходов

Совместимость и монтаж

Выключатель-разъединитель NH40-63/3 рассчитан на установку на DIN-рейку 35 мм, как и большинство современных автоматических выключателей. Корпус выполнен так, чтобы плотно фиксироваться в шкафах без люфтов. Для монтажа требуется свободное пространство вокруг аппарата - минимум 50 мм спереди для доступа к рукоятке. Установка возможна только в вертикальном положении. Нельзя использовать в горизонтальной ориентации - это нарушает работу механизма и снижает надежность.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 63А с рукояткой NH40-63/3 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при обслуживании. Конструкция исключает случайное включение при открытой крышке шкафа. Механизм работает по принципу “быстрого размыкания”, что снижает риск возникновения дуги.

Преимущества

• Может использоваться как главный выключатель - заменяет несколько устройств в одной точке
• Высокая механическая прочность корпуса - выдерживает частые операции в условиях производства
• Удлинённая рукоятка - позволяет управлять устройством даже при ограниченном доступе
• Совместим со стандартными щитами - не требует доработки крепления
• Нет необходимости в дополнительных контактах - простота и надежность

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - только для редких операций (не более 1–2 раз в день)
• IP20 не защищает от пыли и влаги - нельзя применять во влажных помещениях, на улице или в цехах с брызгами
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системе контроля
• Не подходит для защиты от перегрузок - необходимо дополнительно устанавливать автоматические выключатели или предохранители

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключающее устройство перед частотным преобразователем на конвейере
• Разъединитель в распределительном щите насосной станции
• Центральный выключатель в пульте управления теплогенератором

Практические советы

• Перед монтажом проверьте соответствие посадочного места - ширина корпуса должна точно подходить под рейку
• Обязательно используйте пломбирование после установки - это требование нормативов для главных выключателей
• Не применяйте в средах с химически активной пылью - даже IP20 не защитит от коррозии контактов
• При работе с двигателем мощностью выше 25 кВт - обязательно установите дополнительную защиту (например, магнитный пускатель)
• Проверяйте состояние рукоятки каждые 6 месяцев - при затруднённом повороте возможно износ внутренних механизмов
