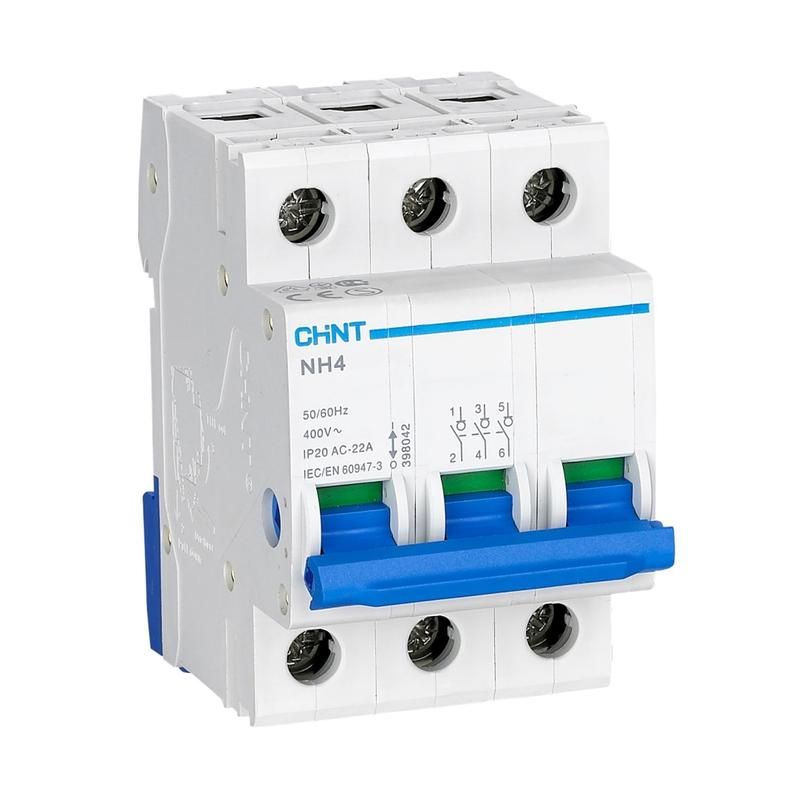

Выключатель нагрузки NH4 3P 63A (DB) (R) | 398044 CHINT

Выключатель нагрузки 3-полюсный 63А NH4 (R) от CHINT предназначен для безопасного включения и отключения электрических нагрузок в распределительных щитах. Этот аппарат обеспечивает механическое размыкание цепи при обслуживании или аварийных ситуациях, особенно актуально для промышленных и коммерческих объектов. Артикул 398044 соответствует серии NH4 - надёжному решению для нагрузок до 25 кВт.

Назначение и область применения

Выключатель нагрузки 3-полюсный 63А NH4 (R) используется для ручного отключения и включения электрических цепей при наличии нагрузки. Он не предназначен для защиты от перегрузок или коротких замыканий - эти функции выполняют автоматические выключатели или предохранители. Применяется в качестве вводного аппарата в конечных распределительных щитах, где требуется физическое отключение питания для проведения работ: замена оборудования, ремонт, плановое обслуживание.

Подходит для установки в помещениях с умеренной запылённостью: производственные участки, офисы, торговые центры, складские комплексы. Часто встречается в системах управления насосами, вентиляцией, конвейерами и другим оборудованием с активной нагрузкой до 25 кВт.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который аппарат способен проводить без перегрева;
• Номинальное напряжение: до 415 В переменного тока, частота 50–60 Гц;
• Электрическая мощность при AC-3: 25 кВт - максимальная мощность двигателя, которую можно безопасно отключать под нагрузкой;
• Число полюсов: 3 - позволяет отключать все три фазы одновременно;
• Тип управления: рычаг - удобное механическое управление с четкой визуальной индикацией положения «ВКЛ» / «ОТКЛ»;
• Присоединение: винтовые зажимы - подходят для медных кабелей и шин с наконечниками типов PIN и FORK;
• Материал корпуса: пластик - устойчив к воздействию окружающей среды, не проводит ток;
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды;
• Ширина одного полюса: 18 мм - совместим с стандартной DIN-рейкой 35 мм;
• Механическая износостойкость: 8500 циклов включения/отключения;
• Электрическая износостойкость: 1500 циклов - количество операций под нагрузкой до снижения надёжности;
• Категория применения: AC22A - предназначенный для управления асинхронными двигателями и аналогичными нагрузками.

Совместимость и монтаж

Выключатель нагрузки 3-полюсный 63А NH4 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительных щитах любого типа - металлических или пластиковых. Для подключения используются медные кабели с площадью сечения, соответствующей току 63 А (обычно 16–25 мм2). Обязательно использовать наконечники типа PIN или FORK для надёжного контакта в винтовых зажимах. Не допускается подключение алюминиевых проводов без переходных наконечников.

Устройство занимает 54 мм по ширине (3 × 18 мм), что позволяет разместить несколько таких аппаратов в одном ряду. Совместим с другими устройствами серии NH4 - легко формируется компактная сборка в щите.

Безопасность и стандарты

Выключатель нагрузки 3-полюсный 63А NH4 (R) соответствует требованиям международных стандартов IEC 60947-3 для аппаратов управления нагрузкой. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях без значительного количества пыли, влаги или проводящих частиц. Отсутствие защиты от коротких замыканий требует обязательной установки в сочетании с автоматическим выключателем или предохранителем.

Преимущества

• Чёткая визуальная индикация состояния через положение рычага - легко определить, включен ли аппарат;
• Простая и долговечная конструкция - минимальное число движущихся деталей повышает надёжность;
• Физическое разрывание цепи - гарантирует полное отсутствие напряжения на стороне нагрузки после отключения;
• Совместимость с DIN-рейкой и стандартными наконечниками - ускоряет монтаж и снижает риск ошибок;
• Высокая механическая износостойкость - рассчитан на тысячи операций даже при частом использовании.

Ограничения применения

• Не является защитным аппаратом - нельзя использовать вместо автомата или предохранителя;
• IP20 - не подходит для установки во влажных, пыльных или открытых помещениях; требует герметичного щита;
• Запрещено отключать под сверхтоком - если произошло короткое замыкание, необходимо сначала отключить защиту, затем выключатель;
• Не предназначен для частого включения/отключения под нагрузкой более 1500 циклов - для таких задач нужны контакторы;
• Не работает при напряжении выше 415 В - использование в сетях 690 В недопустимо.

Примеры использования

• Вводной выключатель в распределительном щите холодильного оборудования на складе;
• Отключающий аппарат перед группой двигателей на конвейере в пищевой промышленности;
• Ручной разъединитель для обслуживания системы вентиляции в торговом центре;
• Аппарат для отключения питания станка перед техобслуживанием в механическом цехе.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля току 63 А - используйте таблицы по ГОСТ 31996 или IEC 60228;
• Обязательно затягивайте винты зажимов моментом, указанным в документации - слабый контакт вызывает нагрев;
• При установке нескольких выключателей рядом соблюдайте интервалы для доступа к рычагам - не закрывайте их другими устройствами;
• Для безопасности всегда применяйте блокировочные устройства (например, замки) при выполнении работ - это исключит случайное включение;
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении потемнений или следов дуги замените аппарат.
