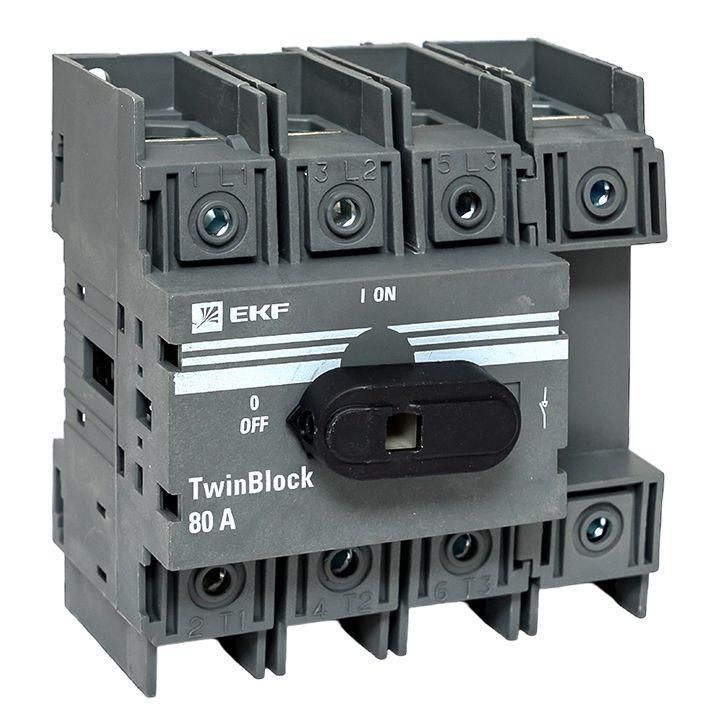

Рубильник 80A 4P c рукояткой управления для прямой установки TwinBlock | tb-80-4p-f EKF

Рубильник 4-полюсный 80А с рукояткой управления для прямой установки TwinBlock, EKF, 690В, 1.5кА, IP00 предназначен для механического отключения четырёх фаз в распределительных щитах. Этот рубильник TwinBlock, EKF обеспечивает надёжную изоляцию цепей при обслуживании и ремонте, особенно в системах с высоким напряжением.

Назначение и область применения

Рубильник TwinBlock, EKF используется для ручного отключения электрических цепей в распределительных щитах. Он применяется там, где требуется явное визуальное разрывание цепи - например, перед техобслуживанием оборудования, на входе в станции, конвейеры, насосные группы или системы освещения. Подходит для сетей переменного тока 50–60 Гц с рабочим напряжением до 690 В.

Технические характеристики

• Номинальный ток: 80 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - рассчитан на работу в трёхфазных сетях с повышенным напряжением, включая промышленные системы.
• Количество полюсов: 4 - отключает все три фазы и ноль одновременно.
• Условный ток короткого замыкания: 1,5 кА - выдерживает кратковременные импульсы КЗ до этой величины, но не является автоматическим выключателем и не отключает КЗ самостоятельно.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов.
• Способ монтажа: DIN-рейка или монтажная плата - устанавливается на стандартную рейку или жестко крепится к плате.
• Тип подключения: винтовые зажимы - провода фиксируются болтами, требуют периодической проверки затяжки.
• Рукоятка: поворотный рычаг - удобна для быстрого включения/отключения, имеет чёткую позиционную фиксацию “ВКЛ” / “ВЫКЛ”.

Совместимость и монтаж

Рубильник TwinBlock, EKF совместим с DIN-рейками типа TS35. Установка возможна как на рейку, так и на монтажную пластину - выбирайте вариант в зависимости от комплектации шкафа. Для правильного монтажа соблюдайте посадочные габариты: устройство не требует специальных креплений, но важно обеспечить свободный доступ к рукоятке. Напряжение питания не влияет на тип подключения - винты работают одинаково на 220 В и 690 В, главное - правильно выбрать сечение кабеля (до 25 мм2 по рекомендациям EKF).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Отключение осуществляется исключительно вручную - никакой автоматики или защиты от перегрузок. Это значит, что рубильник TwinBlock, EKF нельзя использовать как основное средство защиты от аварий - он лишь создаёт видимый разрыв цепи. Обязательно сочетайте его с автоматическими выключателями или предохранителями.

Преимущества

• Четыре полюса позволяют полностью отключить все проводники, включая N-провод, что важно для безопасности при работе с оборудованием.
• Высокая коммутационная стойкость - 1,5 кА позволяет безопасно отключать нагрузки даже при значительных пусковых токах.
• Простая и надёжная конструкция - минимум деталей, мало чего может сломаться.
• Совместимость с сериями TwinBlock - легко интегрируется в уже установленные щиты EKF.

Ограничения применения

• Не допускается использование вне защищённых щитов - IP00 означает полное отсутствие защиты от внешней среды.
• Не предназначен для частого включения/отключения под нагрузкой - более 10–15 операций в час снижает срок службы контактов.
• Не обеспечивает защиту от перегрузок и КЗ - обязательно нужен дополнительный автоматический выключатель.
• Нет вспомогательных контактов - невозможно подключить сигнализацию состояния (“вкл/выкл”) без сторонних решений.

Примеры использования

• Главный рубильник на входе в промышленный станок с трёхфазным питанием и нулём.
• Отключающее устройство перед группой конвейеров в пищевой линии.
• Разъединитель в распределительном щите объекта с напряжением 400/690 В.
• Точка отключения для техобслуживания электрооборудования в цехах.

Практические советы

• Перед монтажом проверьте сечение кабелей - для 80 А используйте медные провода не менее 16 мм2, лучше 25 мм2.
• После установки дважды затяните винты: сразу после монтажа и через неделю работы - контакт может ослабнуть.
• Не устанавливайте рубильник TwinBlock, EKF рядом с источниками тепла или влаги - даже в щите температура должна быть ниже +40 C.
• Если вам нужны сигналы состояния, добавьте отдельный реле контроля положения - сам рубильник не имеет вспомогательных контактов.
• Обозначьте рукоятку этикеткой “ВНИМАНИЕ! ОТКЛЮЧЕНО - РАБОТА ЗАПРЕЩЕНА” - это требование норм безопасности.
