Рубильник 80A 4P реверсивный c рукояткой для прямой установки TwinBlock | tb-s-80-4p-rev EKF

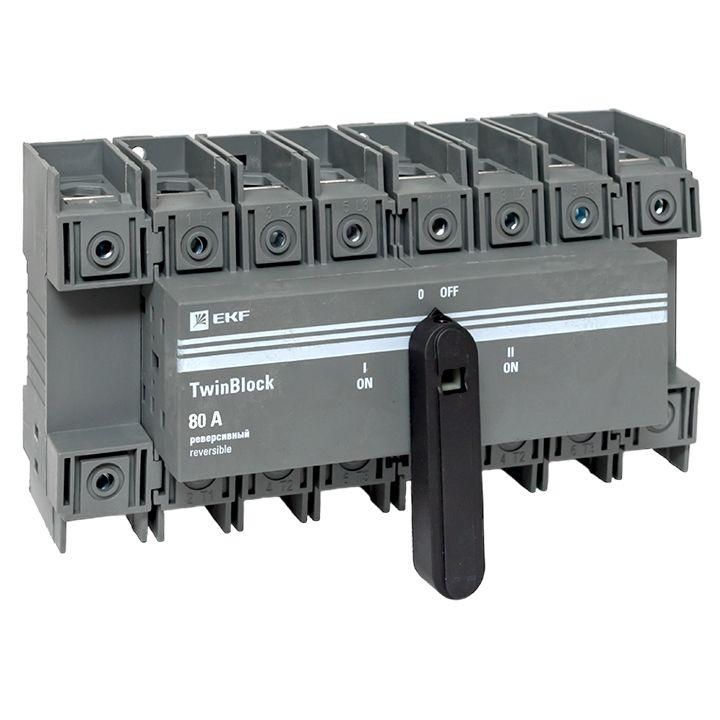

Рубильник EKF TB-S-80-4P-REV - четырёхполюсный реверсивный аппарат с поворотной рукояткой для безопасного переключения между двумя источниками питания в распределительных щитах. Подходит для стационарной установки на DIN-рейку или монтажную плату, обеспечивает механический разрыв цепи и управление нагрузкой до 80 А.

Назначение и область применения

Рубильник EKF TB-S-80-4P-REV предназначен для коммутирования электрических цепей переменного тока с напряжением до 690 В и частотой 50–60 Гц. Его основная функция - переключение нагрузки между двумя источниками питания с полным размыканием цепи. Применяется там, где требуется резервирование питания: в системах бесперебойного электроснабжения, на производствах с автономными генераторами, у крупных насосных станций, конвейеров и других объектов с требованием отказоустойчивости.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 4
• Тип переключения: реверсивный (I-0-II)
• Способ управления: поворотный рычаг с явной индикацией положений
• Максимальный условный ток короткого замыкания (I_cw): 13 кА
• Кратковременно выдерживаемый ток: 1,5 кА
• Степень защиты: IP00 - без внешней защиты, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Количество вспомогательных контактов: 0
• Способ монтажа: DIN-рейка / монтажная плата

Совместимость и монтаж

Рубильник EKF TB-S-80-4P-REV совместим с любыми шкафами и распределительными щитами, имеющими место для установки на DIN-рейку или жесткую монтажную плиту. Устройство имеет фиксированные точки крепления, обеспечивающие надёжную установку. Для подключения используйте провода сечением, соответствующим току 80 А - рекомендовано 16–25 мм2 медных жил. Каждый из четырёх полюсов имеет собственные винтовые зажимы; затяжка должна выполняться моментом, указанным в руководстве производителя. Монтаж допускается только после полного отключения сети и проверки отсутствия напряжения.

Безопасность и стандарты

Рубильник выполнен в соответствии с требованиями к разъединителям согласно ГОСТ Р 50030.3 и IEC 60947-3. Наличие трёхпозиционной рукоятки (I-0-II) гарантирует механическую блокировку одновременного включения двух источников, предотвращая параллельное питание. Индикация положений позволяет визуально определить состояние аппарата без доступа к контактам. Однако степень защиты IP00 обязывает использовать его исключительно во внутренних помещениях, защищённых от пыли, влаги и случайного прикосновения.

Преимущества

• Чёткая механическая индикация состояния: “вкл.-выкл.-резерв” снижает риск человеческой ошибки
• Высокая коммутационная способность (13 кА) позволяет работать с мощными двигателями и импульсными нагрузками
• Интеграция в системы с резервированием питания без необходимости дополнительных автоматических переключателей
• Фиксированная конструкция обеспечивает долгий срок службы при правильном монтаже
• Совместимость с другими элементами серии TwinBlock - можно компактно собирать комплексные решения

Ограничения применения

• Не открытых площадках, сырых или запылённых средах - IP00 не обеспечивает защиту от окружающей среды
• Запрещено переключать под нагрузкой при токах выше 80 А - возможна дуга и выход из строя контактов
• Не содержит вспомогательных контактов - нельзя подключить сигнализацию или удалённое управление без внешнего оборудования
• Требуется обязательная установка в закрытом щите - использование вне корпуса опасно!
• Не рассчитан на частое оперативное включение/отключение - предназначен для редких переключений, не для регулярного управления нагрузкой

Примеры использования

• Переключение между сетью и дизель-генератором на производственной линии
• Обеспечение резерва питания для насосной станции водоснабжения
• Работа с двумя входами в распределительном щите торгового центра
• Энергообеспечение технологического участка с возможностью перевода на бэкап-питание при аварии

Практические советы

• Выбирая этот рубильник, обязательно сверьте посадочные размеры с местом в вашем щите - он занимает около 4 модулей DIN
• Проверьте соответствие сечения кабелей и момента затяжки винтов перед первым включением
• Не используйте вместо него автоматический выключатель - он не имеет тепловой или электромагнитной защиты
• При обслуживании всегда отключайте все источники питания и применяйте блокировки (LOTO)
• Для контроля состояния подключите внешнюю световую индикацию через отдельные реле - так будет удобнее наблюдать режим работы
