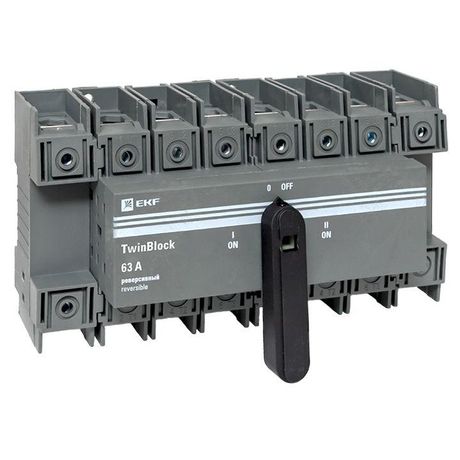

Рубильник 63A 4P реверсивный c рукояткой для прямой установки TwinBlock | tb-s-63-4p-rev EKF

Рубильник 4-полюсный 63 А реверсивный с рукояткой для прямой установки TwinBlock от EKF предназначен для безопасного переключения между двумя источниками питания с разрывом цепи. Модель TB-S-63-4P-REV используется в распределительных щитах там, где требуется надёжное управление питанием оборудования с высокими пусковыми токами.

Назначение и область применения

Этот рубильник применяется для коммутации и отключения электрических цепей с номинальным напряжением до 690 В переменного тока. Он позволяет переключать нагрузку между основной и резервной линией питания - например, при аварийном отключении одного источника. Подходит для систем, требующих бесперебойного питания: насосные станции, конвейеры, системы вентиляции, промышленные станки. Устройство обеспечивает физический разрыв цепи, что необходимо для проведения обслуживания и ремонта.

Технические характеристики

• Номинальный ток: 63 А - способен длительно проводить ток до этого значения без перегрева
• Номинальное напряжение: 690 В - работает в сетях с высоким напряжением, включая трёхфазные системы
• Количество полюсов: 4 - контролирует все три фазы и ноль одновременно
• Реверсивный переключатель: да - имеет три устойчивых положения: I (основной источник), 0 (выключено), II (резервный источник)
• Условный ток короткого замыкания: 13 кА - сохраняет целостность при КЗ до этой величины
• Кратковременно выдерживаемый ток: 1 кА - может выдерживать кратковременные перегрузки, например, при запуске двигателя
• Тип рукоятки: поворотный рычаг - удобно управлять из любого положения, легко визуально определить состояние
• Тип подключения: винтовое - надёжное соединение с жилами до 25 мм2
• Степень защиты: IP00 - не защищён от пыли и воды; требует установки внутри закрытого щита
• Способ монтажа: монтажная плата - крепится на DIN-рейку или прямо на плату
• Конструкция: встраиваемое устройство - не имеет корпуса, рассчитано на внутреннюю установку

Совместимость и монтаж

Рубильник TwinBlock TB-S-63-4P-REV совместим с другими компонентами серии EKF TwinBlock. Для монтажа необходима монтажная плата или DIN-рейка соответствующего типа. Установка возможна только в щите - устройство не имеет внешней защиты. Обязательно соблюдайте посадочные размеры: контактные зажимы расположены так, чтобы обеспечить правильное подключение к шинам и кабелям. Перед монтажом проверьте соответствие сечения кабелей (до 25 мм2) и момент затяжки винтов - не допускайте перетяга, который может повредить изоляцию.

Безопасность и стандарты

Изделие соответствует требованиям к выключателям-разъединителям нагрузки по ГОСТ Р 50030.3 и IEC 60947-3. Наличие механической блокировки исключает случайное включение при открытой дверце щита. Индикация положений (I-0-II) позволяет точно определить текущее состояние цепи. Однако, из-за степени защиты IP00, использование вне электрошкафа недопустимо - риск поражения током и попадания посторонних предметов.

Преимущества

• Возможность переключения под нагрузкой - не требует предварительного отключения питания при переходе между источниками
• Физическое размыкание всех четырёх полюсов - гарантирует полную изоляцию цепи при обслуживании
• Устойчивые положения переключателя - исключают самопроизвольное перемещение рычага
• Совместимость с сериями EKF TwinBlock - можно использовать с аналогичными автоматами, контакторами и шинами
• Высокая коммутационная стойкость - выдерживает пусковые токи двигателей и индуктивные нагрузки

Ограничения применения

• Не подходит для установки на открытом воздухе или во влажных помещениях - степень защиты IP00 не предусматривает никакую защиту от окружающей среды
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует обязательной установки предохранителей или автоматических выключателей в цепи
• Не рекомендован для частого переключения более 10–15 раз в день - повышенный износ механизмов
• Требует свободного доступа для оператора - нельзя устанавливать в труднодоступных местах

Примеры использования

• Переключение питания насосной станции с основной сети на генератор при отключении света
• Обеспечение резервного питания для конвейера в пищевой промышленности
• Работа с двухканальными системами освещения в производственных цехах
• Использование в качестве главного разъединителя перед частотным преобразователем

Практические советы

• Перед первым включением проверьте, что рукоятка находится в положении “0” - это снижает риск пробоя при подаче напряжения
• При подключении используйте наконечники на кабелях - они увеличивают срок службы винтовых зажимов
• Не устанавливайте рядом с нагревательными элементами - температурный режим работы ограничен +40 C
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно после первого года эксплуатации
• Для безопасности всегда отключайте питание перед работой с оборудованием - даже при положении “0” есть риск обратного питания
