Рубильник 63A 4P c рукояткой управления для прямой установки TwinBlock | tb-63-4p-f EKF

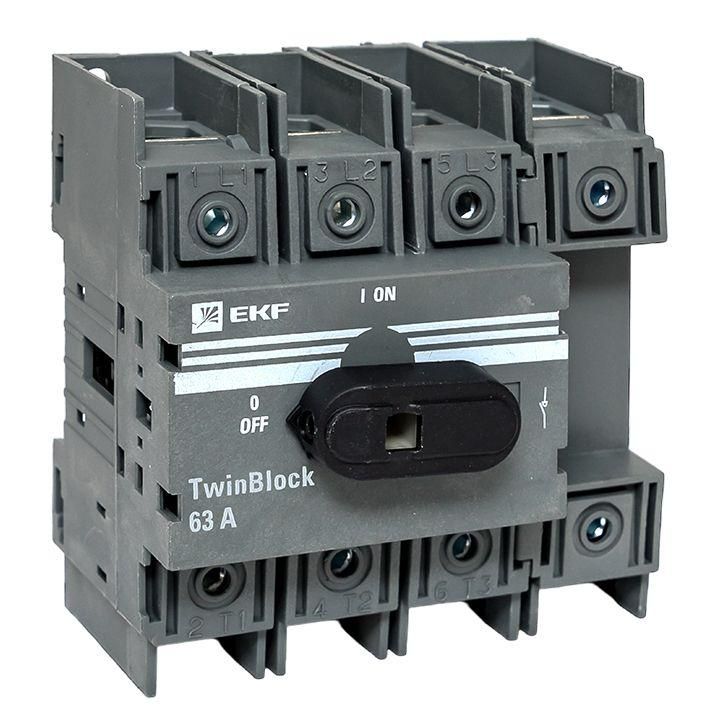

Рубильник EKF PROxima TB-63-4P-F - это четырёхполюсный коммутационный аппарат с поворотной рукояткой, предназначенный для безопасного отключения электрических цепей до 63 А в распределительных щитах. Устройство выполнено по технологии TwinBlock и рассчитано на прямую установку на DIN-рейку или монтажную плату.

Назначение и область применения

Рубильник EKF PROxima TB-63-4P-F используется для ручного отключения и включения электрических цепей в системах распределения электроэнергии. Подходит для работы в сетях переменного тока с напряжением до 690 В и частотой 50–60 Гц. Применяется в промышленных и коммерческих объектах: на станках, конвейерах, в распределительных щитах, где требуется надёжное механическое отключение нагрузки перед обслуживанием.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4
• Номинальное напряжение: 690 В
• Условный ток короткого замыкания: 13 кА
• Кратковременно выдерживаемый ток: 1 кА (не более 1 секунды)
• Тип рукоятки: поворотный рычаг - обеспечивает наглядное положение «вкл/выкл»
• Тип подключения: винтовые зажимы - совместимы с медными проводами до 25 мм2
• Степень защиты: IP00 - не защищён от пыли и воды, требует установки внутри корпуса
• Способ монтажа: DIN-рейка (35 мм) или монтажная плата
• Конструкция: встраиваемое устройство фиксированной установки

Совместимость и монтаж

Рубильник EKF PROxima TB-63-4P-F устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода через винтовые зажимы. Каждый полюс имеет отдельные входные и выходные клеммы. Устройство не требует специальных инструментов - достаточно отвёртки. Обязательно соблюдайте посадочные габариты: ширина аппарата соответствует типовой компактной модели TwinBlock. Монтаж допускается только в закрытом щите - из-за степени защиты IP00 внешняя среда недопустима.

Безопасность и стандарты

Рубильник соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Наличие визуального разрыва при отключении гарантирует безопасность персонала при проведении работ. Устройство не оснащено автоматическим отключением - функция исключительно ручного разъединения. Не предназначен для частых операций включения/отключения под нагрузкой - рекомендовано использовать в качестве изолирующего элемента, а не как регулярный выключатель.

Преимущества

• Чёткая визуальная индикация состояния (рукоятка в горизонтальном положении = отключено)
• Высокая коммутационная способность - выдерживает токи КЗ до 13 кА
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на монтажную плиту
• Совместимость с другими моделями серии TwinBlock - легко формируется единая система в щите
• Надёжные винтовые зажимы - обеспечивают прочное соединение даже при значительных токах

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP00 не предохраняет от пыли, влаги и случайного прикосновения
• Не предназначен для частого включения/отключения под нагрузкой - риск оплавления контактов
• Не имеет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическими выключателями или предохранителями
• Не подходит для установки во взрывоопасных зонах - отсутствуют сертификаты ATEX или аналогичные

Примеры использования

• Главный рубильник в распределительном щите промышленного оборудования
• Изолирующий элемент перед частотным преобразователем
• Отключающее устройство для группы насосов или вентиляторов
• Разъединитель в цепи питания станка с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное сечение для винтовых зажимов: 25 мм2
• Обеспечьте свободный доступ к рукоятке - она должна перемещаться без препятствий
• Не используйте этот рубильник как основной выключатель - он не рассчитан на частые циклы. Лучше сочетать с автоматом ввода
• При сборке щита убедитесь, что другие элементы не задевают рукоятку при открывании дверцы
• Для удобства обслуживания можно отметить положение «вкл» и «выкл» цветной меткой
