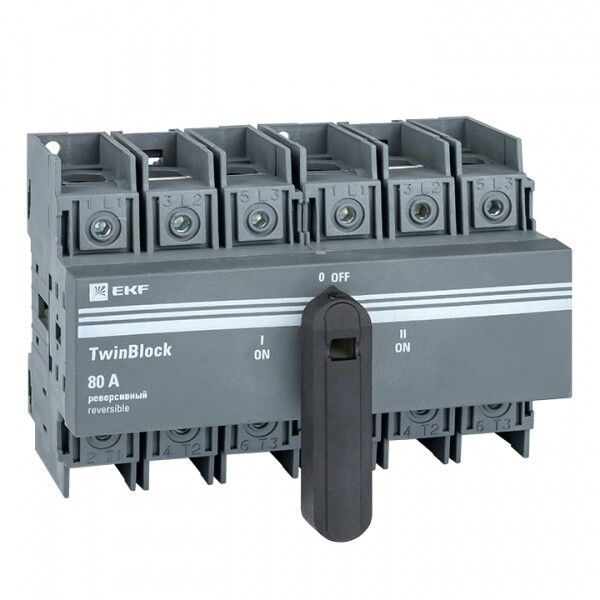

Рубильник 80A 3P реверсивный c рукояткой управления для прямой установки TwinBlock EKF | tb-s-80-3p-rev

Рубильник 80 ампер 3 полюса реверсивный с рукояткой управления для прямой установки TwinBlock - это коммутирующее устройство для безопасного отключения и переключения трёхфазных цепей до 690 В, предназначенное для работы в системах распределения электроэнергии. Модель из серии TwinBlock от EKF обеспечивает надёжное переключение между основной и резервной линиями с визуальным контролем положения, что делает её удобной для промышленных объектов с требованием бесперебойного питания.

Назначение и область применения

Рубильник 80 ампер 3 полюса реверсивный с рукояткой управления для прямой установки TwinBlock используется как главный выключатель-разъединитель в распределительных щитах. Его основная задача - физически размыкать цепь для обслуживания, ремонта или аварийного отключения, а также переключать нагрузку между двумя источниками питания (например, основной сетью и генератором/резервной линией).

Подходит для установки в промышленных щитах: на станках, конвейерах, насосных станциях, в системах автоматического ввода резерва (АВР). Применяется там, где требуется ручное управление с возможностью визуального контроля состояния (I–0–II).

Технические характеристики

• Номинальный ток: 80 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400–690 В переменного тока - работает в трёхфазных сетях промышленного типа.
• Номинальная мощность (AC-23, 400 В): 39 кВт - максимальная активная мощность двигателя, которую можно коммутировать под нагрузкой.
• Количество полюсов: 3 - разрывает все три фазы одновременно.
• Условный ток короткого замыкания (Icu): 100 кА - способен выдерживать ток КЗ до этой величины без разрушения.
• Кратковременно выдерживаемый ток: 300 кА - выдерживает импульсный ток КЗ в течение нескольких миллисекунд (до срабатывания защиты).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Максимальное сечение кабеля: 70 мм2 - позволяет подключать крупногабаритные медные жилы.
• Тип присоединения: винтовое - зажимы с болтами для надёжного контакта.
• Тип рукоятки: рычаг поворотный - обеспечивает чёткий механический ход и визуальный индикатор положения (I – OFF – II).
• Способ монтажа: на монтажную плату - крепится через отверстия на корпусе к металлической пластине или DIN-рейке с адаптером.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности, характерных для помещений с умеренным климатом.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствует требованиям к выключателям-разъединителям.

Совместимость и монтаж

Рубильник TwinBlock монтируется на монтажную плиту или специальную планку, совместимую с сериями EKF. Для установки необходимы отверстия под крепёжные штыри на корпусе. Подключение осуществляется через винтовые зажимы - рекомендуется использовать наконечники НШВИ для многожильных кабелей. Проверьте, чтобы посадочное место было жестким - вибрации снижают срок службы контактов.

Не имеет встроенных вспомогательных контактов - для сигнализации состояния (вкл/выкл) потребуется внешнее оборудование. Совместим с другими компонентами серии TwinBlock, включая дополнительные полюсы (при необходимости - можно собрать 4-полюсную версию).

Безопасность и стандарты

Рубильник 80 ампер 3 полюса реверсивный с рукояткой управления для прямой установки TwinBlock соответствует ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует соответствие требованиям безопасности при работе с высокими токами. Конструкция исключает случайное включение при открытой крышке щита благодаря механизму блокировки. Индикация положений I–0–II предотвращает ошибочные действия при переключении.

Преимущества

• Реверсивный механизм с чёткой фиксацией трёх позиций - минимизирует риск ошибок при переключении между питанием.
• Высокая коммутационная стойкость (100 кА Icu) - подходит для сложных промышленных сред с большими пусковыми токами.
• Винтовое соединение с поддержкой кабелей до 70 мм2 - обеспечивает надёжный контакт даже при больших нагрузках.
• Серия TwinBlock - унифицированная система, легко масштабируемая и совместимая с другим оборудованием EKF.
• Чёрная рукоятка контрастна - хорошо видна в условиях плохого освещения.

Ограничения применения

• IP20 - нельзя использовать во влажных, пыльных или наружных помещениях без дополнительной защиты (корпуса IP54+).
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля без внешних модулей.
• Не предназначен для частого включения/отключения под нагрузкой - хотя допускает переключение под током, частые операции снизят срок службы контактов.
• Требует ручного управления - не подходит для автоматических систем без внешнего привода.

Примеры использования

• Щит АВР на производстве: переключение с городской сети на дизель-генератор при отключении света.
• Распределительный щит насосной станции - отключение всех трёх фаз перед техобслуживанием.
• Линия питания конвейера с резервным источником - быстрое переключение без потери времени на запуск.
• Оборудование с высокой индуктивной нагрузкой (двигатели, трансформаторы) - благодаря устойчивости к пусковым токам.

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 70 мм2 - иначе не получится плотно затянуть зажим.
• Используйте изолированные наконечники для многожильных проводов - это предотвратит ослабление контакта при вибрации.
• При установке на монтажную плату убедитесь, что поверхность ровная и жёсткая - деформация вызывает перекос контактов.
• Не используйте этот рубильник как автоматический выключатель - он не имеет тепловой или электромагнитной защиты.
• При регулярном использовании в режиме переключения (I↔II) периодически проверяйте состояние контактов - при нагреве или окислении они требуют очистки или замены.
