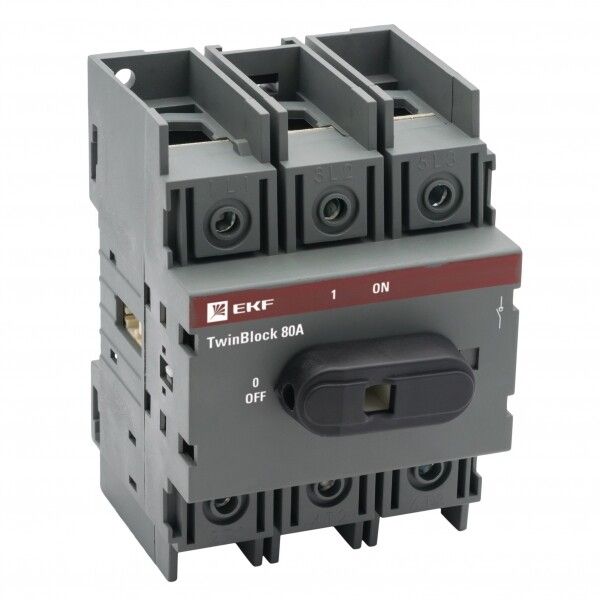

Рубильник 3п 80А с рукояткой управления для прямой установки TwinBlock PROxima EKF tb-80-3p-f

Рубильник 3-полюсный 80А с рукояткой управления для прямой установки TwinBlock - это надежный выключатель-разъединитель серии TwinBlock от EKF, предназначенный для безопасного отключения электрических цепей в распределительных щитах. Артикул tb-80-3p-f обеспечивает коммутацию нагрузки до 80 А и рассчитан на постоянную работу в условиях промышленного оборудования.

Назначение и область применения

Рубильник 3-полюсный 80А с рукояткой управления для прямой установки TwinBlock используется исключительно как выключатель-разъединитель - то есть для механического отключения цепи без автоматической защиты от перегрузок или КЗ. Он применяется в системах распределения электроэнергии для изоляции участков сети перед обслуживанием, ремонтом или при аварийном отключении. Подходит для установки в силовые шкафы, распределительные пункты, на станках, конвейерах и других промышленных объектах с нагрузкой до 39 кВт при 400 В.

Технические характеристики

• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (до 690 В по нормам)
• Номинальная мощность (AC-23): 39 кВт
• Условный ток короткого замыкания (Icu): 100 кА
• Кратковременно выдерживаемый ток (Icw): 300 кА
• Максимальное сечение кабеля: 70 мм2
• Степень защиты: IP20 - защищает от доступа пальцев, но не от пыли и воды
• Тип рукоятки: поворотная, с возможностью блокировки
• Тип присоединения: винтовые зажимы
• Способ монтажа: на монтажную плату (фиксированная установка)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с умеренной влажностью
• Серия: TwinBlock
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рубильник TwinBlock tb-80-3p-f предназначен для установки на DIN-рейку или жесткую монтажную плиту. Для монтажа требуется свободное место вокруг корпуса - не менее 50 мм с боков и сверху для удобства оперирования рукояткой. Присоединение проводов осуществляется через винтовые зажимы: затяжка должна выполняться моментом 2–3 Нм, чтобы избежать пережима или плохого контакта. Максимальное сечение кабеля - 70 мм2; для меньших сечений используйте наконечники. Блокировка рукоятки позволяет закрепить положение «выкл» с помощью замка - рекомендуется применять при работах по техобслуживанию.

Безопасность и стандарты

Рубильник соответствует требованиям ГОСТ Р 50030.3-2012 и международному стандарту IEC 60947-3, что гарантирует его безопасность при работе в сетях до 690 В. Степень защиты IP20 означает, что устройство не предназначено для открытых площадок или сырых помещений - его следует устанавливать внутри закрытых щитов. Возможность блокировки рукоятки соответствует принципам LOTO (Lock Out Tag Out) и обязательна при выполнении ремонтных работ.

Преимущества

• Высокая коммутационная способность: способен отключать токи до 100 кА при КЗ
• Жесткая конструкция: обеспечивает долговечность даже при частых операциях
• Интеграция в серию TwinBlock: совместим с другими компонентами этой серии (например, автоматическими выключателями и контактными модулями)
• Наличие блокировки: повышает безопасность при техобслуживании
• Широкий диапазон рабочих температур: подходит для холодных и теплых производственных помещений

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует внешней защиты (например, предохранителей или автоматических выключателей)
• IP20 не допускает использование во влажных, пыльных или наружных условиях
• Не поддерживает дистанционное управление - только ручное включение/отключение
• Не имеет встроенных контактов для сигнализации - нельзя использовать для контрольных цепей
• Требует фиксированной установки - не предназначен для портативных или перемещаемых решений

Примеры использования

• Главная точка отключения питания на станке с ЧПУ
• Разъединитель перед группой частотных преобразователей
• Отключающее устройство в распределительном щите производственного цеха
• Резервный рубильник в системе бесперебойного питания (для ручного перевода на питание от генератора)

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - 70 мм2 максимум. Для медных проводов меньше 16 мм2 используйте наконечники типа ШМ
• Обязательно используйте блокировку рукоятки при проведении работ - это снижает риск случайного включения
• Не устанавливайте рядом с источниками тепла выше 50C - это может снизить срок службы изоляции
• Проверяйте состояние контактов каждые 6–12 месяцев: при нагреве или окислении - очищайте или заменяйте
• Если нужен четвертый полюс - выбирайте модель с обозначением “+N” (серия TwinBlock поддерживает этот вариант)
