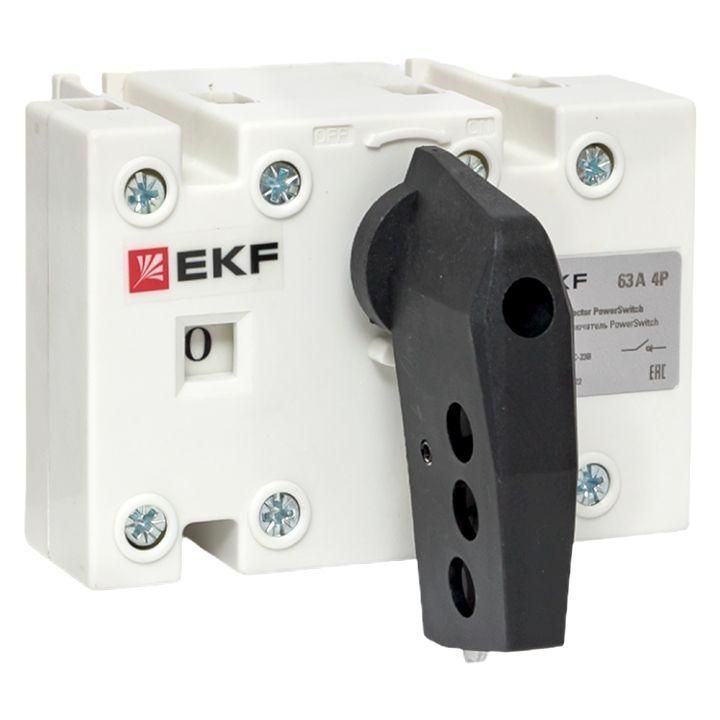

Рубильник-выключатель 63A 4P c рукояткой управления для прямой установки PowerSwitch | psds-63-4 EKF

Рубильник-выключатель 4P 63A с рукояткой управления для прямой установки 690В 2.84кА от EKF предназначен для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В. Артикул PSDS-63-4 используется в стационарных распределительных щитах там, где требуется надёжное механическое разъединение цепи без автоматической защиты.

Назначение и область применения

Этот рубильник-выключатель применяется для ручного отключения электрооборудования в условиях, когда не нужна автоматическая защита от перегрузок или КЗ. Подходит для использования в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях. Устройство обеспечивает чёткую видимую разрывную точку - важно для безопасности при обслуживании и ремонте.

Технические характеристики

• Номинальное напряжение: 690 В - работает в высоковольтных трёхфазных сетях переменного тока 50 Гц
• Номинальный ток: 63 А - способен длительно проводить ток до этого значения
• Количество полюсов: 4 - управляет четырьмя фазами + нулевой провод (для систем TN-S/TN-C-S)
• Условный номинальный ток короткого замыкания (Icu): 2,84 кА - выдерживает кратковременный ток КЗ до этой величины без разрушения
• Номинальный кратковременно выдерживаемый ток: 2 кА - сохраняет целостность при токе КЗ до 2 кА в течение времени срабатывания
• Тип рукоятки: поворотный рычаг - позволяет легко включать и отключать прибор одной рукой
• С блокировкой: да - рукоятка фиксируется в положении «Выкл» для предотвращения случайного включения
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Способ монтажа: DIN-рейка / монтажная плата - совместим с типовыми шкафами и панелями
• Тип присоединения: болтовое - провода крепятся винтами, без быстроразъёмных клемм
• Конструкция: стационарная - не предназначена для переноски или частого демонтажа
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Рубильник-выключатель 4P 63A с рукояткой управления для прямой установки 690В 2.84кА монтируется на DIN-рейку типа TS35 или крепится через отверстия на монтажной плате. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах EKF. Болтовые клеммы рассчитаны на провода сечением до 25 мм2. Перед подключением убедитесь, что все фазы отключены и заблокированы. После монтажа проверьте плотность затяжки контактов - слабое соединение вызывает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для коммутационных аппаратов. Конструкция обеспечивает двойное размыкание на каждый полюс - гарантирует полное отключение цепи. Контакты выполнены из серебросодержащего медного сплава, что снижает переходное сопротивление и увеличивает срок службы. Оболочка изготовлена из стеклофибробетона - материал устойчив к возгоранию, химическим воздействиям и механическим ударам. Благодаря этому устройство безопасно в использовании даже в агрессивных средах, таких как цеха с повышенной запылённостью или влажностью, при условии установки в защищённом шкафу.

Преимущества

• Мгновенное размыкание контактов (13,8 м/с) - независимо от скорости движения рукоятки, исключает дуговое замыкание
• Фиксация рукоятки в положении «Выключено» - предотвращает аварийное включение при работах на оборудовании
• Чёткая визуальная индикация состояния - положение рычага сразу показывает, включен ли прибор
• Высокая стойкость материалов - оболочка не деформируется при температуре до +60C и не теряет диэлектрических свойств
• Совместимость с широким рядом шкафов - благодаря стандартному монтажу на DIN-рейку

Ограничения применения

• Не предназначен для частых включений/отключений - допускаются только нечастые операции (до 1–2 раз в день)
• IP00 - нельзя использовать вне закрытого щита; риск поражения током при доступе к контактам
• Нет встроенной защиты от перегрузки или КЗ - обязательно использование автоматического выключателя или предохранителей перед этим рубильником
• Не подходит для мобильных установок - жёсткий стационарный монтаж
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния

Примеры использования

• Главный рубильник в распределительном щите промышленного оборудования
• Отключающее устройство перед частотным преобразователем
• Ручной разъединитель для обслуживания группы двигателей
• Коммутирующий элемент в системах освещения крупных помещений
• Резервный отсек в щитах с несколькими источниками питания

Практические советы

• Перед установкой проверьте соответствие номинала тока (63 А) нагрузке - не превышайте этот предел
• При монтаже используйте силовые провода с подходящим сечением (не более 25 мм2); не затягивайте клеммы слишком сильно - можно повредить медные контакты
• Обязательно устанавливайте рубильник-выключатель 4P 63A с рукояткой управления для прямой установки 690В 2.84кА в закрытый металлический шкаф с возможностью запирания
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
• Для удобства обслуживания рекомендуется помечать рукоятку биркой: «Отключено - ремонт»
• Не используйте вместо автомата - он не защищает от перегрузки! Только как разъединитель.
