Рубильник 250A 4P реверсивный без рукоятки управления TwinBlock | tb-s-250-4p-rev EKF

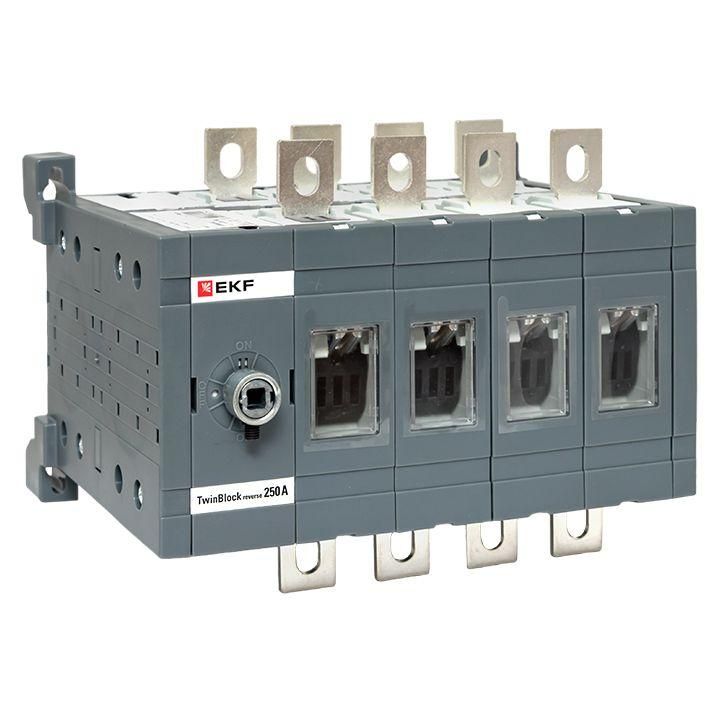

Рубильник 250A 4P реверсивный без рукоятки управления TwinBlock EKF - это коммутирующее устройство для переключения между двумя источниками питания в распределительных системах до 690 В. Артикул tb-s-250-4p-rev предназначен для стационарной установки в щитах, где требуется надёжное отключение и реверсивное управление без операторского воздействия через рукоятку.

Назначение и область применения

Рубильник 250A 4P реверсивный без рукоятки управления TwinBlock EKF используется для безопасного переключения нагрузки между основным и резервным источником электроэнергии с полным разрывом цепи. Подходит для систем, требующих бесперебойного питания: насосные станции, конвейеры, системы аварийного освещения, промышленные автоматизированные линии. Устройство обеспечивает механическую изоляцию цепей при обслуживании и ремонте.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, 50/60 Гц.
• Четыре полюса - позволяет коммутировать все три фазы и ноль одновременно.
• Реверсивный механизм - имеет три фиксированных положения: I (основной источник) – 0 (выключено) – II (резервный источник).
• Условный номинальный ток короткого замыкания: 40,5 кА - выдерживает кратковременные КЗ до этой величины без повреждения.
• Номинальный кратковременно выдерживаемый ток: 8 кА - сохраняет целостность при токе 8 кА в течение времени, необходимого для действия защиты.
• Степень защиты IP00 - нет внешней защиты от пыли и воды; применяется только внутри закрытых корпусов.
• Тип подключения: болтовое - провода крепятся винтами к контактам, требует точного момента затяжки.
• Способ монтажа: на монтажную плату - устанавливается на жесткую поверхность, не предусматривает DIN-рейку.
• Вспомогательные контакты: отсутствуют - не имеет сигнализационных или блокирующих контактов для автоматики.

Совместимость и монтаж

Рубильник 250A 4P реверсивный без рукоятки управления TwinBlock EKF монтируется исключительно на монтажную плиту или жёсткую опорную поверхность внутри распределительного щита. Для сборки требуется доступ к задней части устройства. Болтовые зажимы рассчитаны на медные шины или кабели сечением, соответствующим 250 А. Не совместим с DIN-рейками. Монтаж возможен только после полного отключения сети и проверки отсутствия напряжения.

Безопасность и стандарты

Устройство соответствует требованиям к разъединителям согласно ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при техобслуживании. Отсутствие рукоятки означает, что переключение выполняется инструментально (например, специальным рычагом или штангой), что предотвращает случайное включение. Применяется только в помещениях с контролируемым доступом.

Преимущества

• Высокая коммутационная стойкость - способен переключать нагрузку даже при пусковых токах двигателей и высокой индуктивности.
• Надёжная механическая фиксация положений - гарантирует чёткое разделение источников питания.
• Интеграция в серию TwinBlock - унифицированные габариты и крепления с другими аппаратами EKF, упрощают компоновку щитов.
• Отсутствие вспомогательных контактов снижает стоимость и увеличивает долговечность за счёт меньшего числа движущихся элементов.

Ограничения применения

• Не допускается использование вне закрытых щитов - степень защиты IP00 делает устройство опасным при открытой эксплуатации.
• Нельзя использовать для частого переключения под нагрузкой - хотя технически возможно, рекомендовано минимальное количество циклов для продления срока службы.
• Отсутствие вспомогательных контактов - нельзя подключить сигналы состояния к системам автоматизации без внешних решений.
• Требуется ручное переключение - не подходит для автоматических систем без внешнего привода.

Примеры использования

• Переключение питания станка с основной сети на дизель-генератор при отключении света.
• Резервирование линии конвейера в пищевой промышленности - переключение на запасной источник без остановки производства.
• Обеспечение бесперебойного питания системы вентиляции в больницах или лабораториях.

Практические советы

• При монтаже соблюдайте момент затяжки болтов - указан в документации производителя, пере- или недотянутые соединения вызывают нагрев и выход из строя.
• Убедитесь, что посадочное место на монтажной плате точно соответствует габаритам устройства - отклонения более 1–2 мм нарушают фиксацию.
• Для реверсивного переключения используйте только изолированные инструменты - риск поражения током повышен при работе под напряжением.
• Проверьте соответствие сечения кабеля и номинального тока - для 250 А требуется минимум 70 мм2 меди.
• Не устанавливайте рядом с источниками тепла или вибраций - это влияет на срок службы механизма переключения.
