Рубильник-выключатель 250A 4P c рукояткой управления для прямой установки PowerSwitch | psds-250-4 EKF

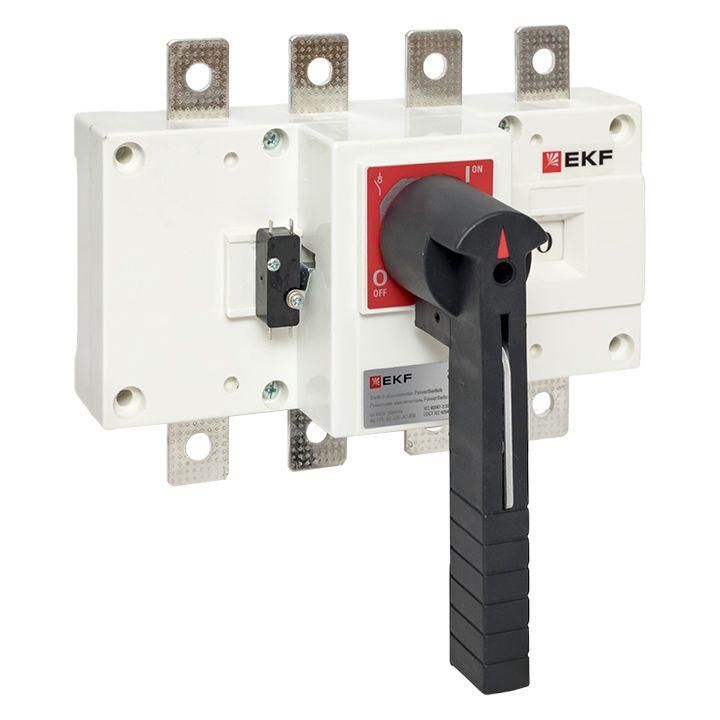

Рубильник-выключатель EKF PSDS-250-4 - это четырёхполюсное устройство для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В. Он предназначен для надёжного коммутирования токов до 250 А в распределительных щитах, где важна механическая прочность и гарантированное размыкание цепи.

Назначение и область применения

Рубильник-выключатель EKF PSDS-250-4 используется для ручного отключения и включения электрической нагрузки в распределительных системах переменного тока частотой 50 Гц. Подходит для нечастых операций - например, при обслуживании оборудования, аварийном отключении или плановой остановке линии. Применяется в промышленных щитах: на входе в станки, насосные группы, конвейеры, системы вентиляции. Устройство не рассчитано на автоматическое отключение при перегрузках или КЗ - для этого требуются автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 690 В - работает в высоковольтных трёхфазных сетях, включая промышленные системы с линейным напряжением до 690 В.
• Номинальный ток: 250 А - способен длительно проводить ток до этой величины без перегрева.
• Количество полюсов: 4 - управление всеми фазами и нулём одновременно; подходит для TN-S и TT систем.
• Условный ток короткого замыкания (Icu): 17 кА - способен выдерживать кратковременный ток КЗ до 17 кА без разрушения, но не отключает его автоматически.
• Кратковременно выдерживаемый ток (Icw): 12 кА - может сохранять целостность при протекании тока 12 кА в течение времени, необходимого для действия защитного аппарата.
• Тип рукоятки: поворотный рычаг - обеспечивает чёткий визуальный контроль положения (вкл./выкл.) и удобное управление даже в перчатках.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри закрытого корпуса или распределительного щита.
• С блокировкой: да - рукоятка имеет механизм фиксации в положении «выключено» для предотвращения случайного включения.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жёстко на монтажной плате, не снимается после установки.
• Тип присоединения: болтовое - провода крепятся винтами, что гарантирует надёжный контакт при больших токах.
• Способ монтажа: монтажная плата - устанавливается на металлическую или композитную плату внутри шкафа, не крепится на DIN-рейку.
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-выключатель EKF PSDS-250-4 совместим с любыми распределительными щитами, имеющими достаточные габариты для установки на монтажную плату. Для монтажа необходимо:

• Вырезать в стенке щита отверстие по контуру корпуса (данные по габаритам указаны в техпаспорте).
• Зафиксировать устройство болтами через отверстия в боковых фланцах.
• Подключить фазные и нулевой проводники к верхним и нижним клеммам с помощью болтов M8–M10 (сечение кабеля до 70 мм2).
• Обязательно использовать изолирующие крышки и защитные кожухи - IP00 не защищает от доступа к токоведущим частям!

Не допускается установка вне закрытого шкафа, в условиях повышенной запылённости, влаги или агрессивных сред.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для рубильников-выключателей. Конструкция обеспечивает двойное размыкание на каждый полюс - каждая фаза разрывается в двух точках, что снижает риск дугового замыкания. Контакты выполнены из серебросодержащего медного сплава - устойчивы к окислению и обеспечивают долгий срок службы. Корпус изготовлен из стеклофибробетона - материал не горит, не распространяет пламя и устойчив к воздействию CO₂, характерному для помещений с химическими процессами.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует время дуги, снижает износ и риск возгорания.
• Фиксация рукоятки в положении «выключено» - исключает случайное включение при техобслуживании.
• Высокая механическая прочность корпуса - выдерживает удары и вибрацию в промышленной среде.
• Двойная изоляция между полюсами - увеличенный воздушный зазор снижает риск пробоя при высоких напряжениях.
• Совместимость с большинством типов распределительных щитов EKF и аналогичных моделей других производителей.

Ограничения применения

• Не применяется в качестве основной защиты от КЗ - только для ручного отключения.
• IP00 - нельзя устанавливать в открытом виде, на улице, в сырых помещениях, в местах с пылью или брызгами жидкости.
• Не подходит для частых операций включения/отключения - не рассчитан на интенсивное использование (например, более 10 раз в день).
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния («включен» / «отключен») к системам автоматизации.
• Требуется монтаж на плату - не устанавливается на DIN-рейку, что усложняет замену в уже собранных щитах.

Примеры использования

• Главный рубильник перед группой станков на производстве - позволяет полностью отключить питание для ремонта.
• Вводное устройство в распределительном щите цеха - служит для отключения всей линии при аварии.
• Коммутационный элемент в системе питания насосной станции - используется при профилактике и тестировании.
• Резервный отключающий элемент в системах с автоматическим вводом резерва (АВР) - обеспечивает ручной доступ к сети при отказе автоматики.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - перетяжка повредит клеммы, недотяжка вызовет нагрев.
• При использовании в щитах с несколькими рубильниками - пометьте каждый по функции («Цех №1», «Насосы») - это важно для безопасности.
• Проверяйте состояние контактов раз в год - особенно при работе с высокими токами. При наличии следов оплавления - замените устройство.
• Не используйте этот рубильник вместо автомата! Для защиты от перегрузок и КЗ всегда устанавливайте соответствующий автоматический выключатель перед ним.
• При замене старого устройства - учтите посадочные размеры: новый EKF PSDS-250-4 должен точно подходить по отверстию в щите.
