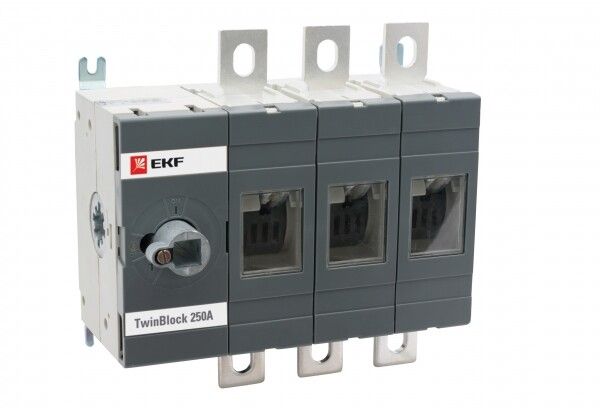

Рубильник 3п 250А без рукоятки управления TwinBlock PROxima EKF tb-s-250-3p

Рубильник 3-полюсный 250 А без рукоятки управления TwinBlock - это выключатель-разъединитель для безопасного отключения электрической цепи в распределительных щитах. Применяется в системах с напряжением до 690 В, где требуется надежное механическое отключение без автоматического отсечения. Бренд EKF, артикул tb-s-250-3p, рассчитан на постоянную работу в промышленных условиях.

Назначение и область применения

Рубильник 3-полюсный 250 А без рукоятки управления TwinBlock предназначен исключительно для ручного отключения и включения электрической цепи. Он не имеет функции защиты от перегрузок или КЗ - используется как изолирующий разъединитель перед обслуживанием оборудования. Подходит для установки в силовые шкафы, распределительные пункты, на станках, конвейерах, насосных станциях и других объектах, где нужна физическая изоляция цепи.

Технические характеристики

• Номинальный ток: 250 А - способен длительно проводить ток до этого значения без перегрева.
• Номинальное напряжение: 400–690 В переменного тока - работает в сетях среднего и высокого напряжения, включая 380 В и 400 В трёхфазных систем.
• Количество полюсов: 3 - отключает все три фазы одновременно, обеспечивает полную изоляцию цепи.
• Условный ток короткого замыкания: 40,5 кА - выдерживает кратковременные импульсы КЗ до этой величины без повреждений.
• Номинальный кратковременно выдерживаемый ток: 750 кА - указывает на термическую стойкость при сверхтоке, важен для координации с предохранителями или автоматами.
• Максимальное сечение кабеля: 120 мм2 - позволяет подключать крупногабаритные медные или алюминиевые жилы.
• Номинальная мощность при 400 В: 124 кВт - максимальная активная нагрузка, которую можно коммутировать при указанном напряжении.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри корпуса.
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине или DIN-рейке через адаптер.
• Климатическое исполнение УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью, типично для заводских условий.
• Тип присоединения: болтовое - зажимы кабелей фиксируются гайками, требуют периодической проверки затяжки.
• Тип рукоятки: без рукоятки - управление осуществляется внешним рычагом, штангой или приводом, что делает устройство частью системы управления.

Совместимость и монтаж

Рубильник TwinBlock совместим с монтажными платами и рамами серии EKF, подходящими для устройств 40–800 А. Для установки необходима подготовленная поверхность с отверстиями под крепёж. Поскольку рукоятка отсутствует, необходимо предусмотреть внешний механизм управления - например, привод с дистанционным управлением или механический рычаг. Монтаж выполняется только после полного отключения питания. Все болтовые соединения должны быть затянуты моментом, соответствующим нормам ГОСТ Р 50030.3-2012.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (эквивалент МЭК 60947-3:2008), регламентирующим безопасность выключателей-разъединителей. Сертифицирован для работы в электроустановках до 1000 В. Отсутствие рукоятки снижает риск случайного включения - устройство можно заблокировать в положении “выкл” с помощью замка. Однако сам рубильник не обеспечивает защиту от КЗ - обязательно используйте его в паре с автоматическим выключателем или предохранителем.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать многократные операции включения/отключения даже при больших токах.
• Надёжное болтовое соединение - минимизирует нагрев и окисление контактов при длительной работе.
• Совместимость с другими модулями серии TwinBlock - легко интегрируется в компактные распределительные щиты.
• Отсутствие рукоятки - исключает неквалифицированное вмешательство, повышает безопасность при техобслуживании.
• Широкий диапазон рабочего напряжения - подходит как для 380 В, так и для 690 В систем.

Ограничения применения

• Не применяется как самостоятельное защитное устройство - всегда должен использоваться вместе с автоматом или предохранителем.
• Не предназначен для частых операций в режиме нагрузки - рекомендовано отключать только при минимальном токе или полностью обесточенной сети.
• IP20 не защищает от воды, пыли и агрессивной среды - нельзя использовать вне закрытых щитов.
• Отсутствие рукоятки требует дополнительного механизма управления - не подходит для ручного управления без внешних приводов.
• Не рассчитан на монтаж на DIN-рейку без переходной платы - требуется специальная крепёжная система.

Примеры использования

• Главная точка отключения питания на промышленном станке с ЧПУ.
• Разъединитель перед преобразователем частоты в системе конвейера.
• Центральный выключатель в распределительном щите насосной станции.
• Обеспечение безопасности при ремонте цепей освещения в производственных зонах.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (до 120 мм2) и момента затяжки болтов - слабый контакт вызывает перегрев.
• Используйте блокировочные замки на внешнем приводе, чтобы запретить включение во время работ - соблюдайте правила ЛЭБ.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых операциях.
• Для удобства обслуживания сочетайте этот рубильник с сигнализатором положения (“включен/выключен”) и световой индикацией.
• Не устанавливайте в местах с возможным попаданием брызг, пара или пыли - даже при IP20 требуется герметичный корпус.
