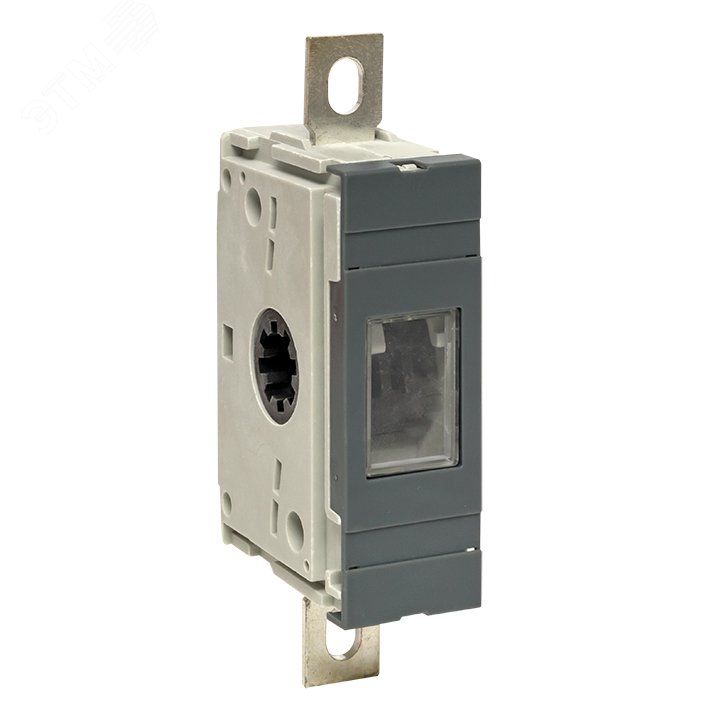

Дополнительный полюс 250А для рубильника TwinBlock EKF PROxima - tb-s-250-dp

Дополнительный полюс 250А для рубильника TwinBlock PROxima - комплектующий элемент для модульного рубильника TwinBlock EKF, позволяющий увеличить количество коммутируемых фаз на один. Применяется в распределительных щитах для создания трёхфазных или четырёхполюсных разъединителей с номинальным током 250 А. Артикул tb-s-250-dp совместим с основными моделями серии TwinBlock EKF.

Назначение и область применения

Дополнительный полюс 250А для рубильника TwinBlock PROxima предназначен для установки в уже смонтированный рубильник TwinBlock EKF, чтобы расширить его функциональность - например, перейти от трёхфазной схемы к четырёхполюсной. Подходит для систем распределения электроэнергии с напряжением до 690 В переменного тока частотой 50–60 Гц. Часто используется в промышленных щитах: на входе оборудования, у станков, насосных групп, конвейеров, где требуется механическое отключение всех фаз и нулевого провода одновременно.

Технические характеристики

• Номинальный ток длительной нагрузки: 250 А
• Номинальное напряжение: 690 В
• Кратковременно выдерживаемый ток: 750 кА (способен выдерживать КЗ без повреждений)
• Количество полюсов: 1 (добавляет одну фазу или N-линию)
• Тип присоединения: винтовые зажимы для медных жил
• Тип управления: поворотный рычаг с фиксацией положений “ВКЛ”/“ОТКЛ”
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов >2,5 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандартам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Дополнительный полюс 250А для рубильника TwinBlock PROxima устанавливается исключительно на базовые модели рубильников TwinBlock EKF с номиналом 160–800 А. Монтаж выполняется на готовый корпус аппарата - не требует демонтажа основного блока. Полюс фиксируется механически через штыревую систему и соединяется с контактной группой внутри рубильника. Для работы необходимо соблюдать порядок сборки: сначала устанавливаются основные полюсы, затем - дополнительный. Напряжение подаётся только после окончательной сборки и проверки затяжки винтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008), что гарантирует безопасную коммутацию токов и надёжность изоляции. Конструкция обеспечивает видимый разрыв цепи при отключении - важное условие для обслуживания и ремонта согласно правилам безопасности. Отсутствие вспомогательных контактов делает устройство простым и отказоустойчивым, но не позволяет использовать его в автоматических системах управления - только вручную.

Преимущества

• Расширяет возможности существующего рубильника без замены всего аппарата
• Высокая предельная отключающая способность (750 кА) - подходит для мощных объектов
• Жесткая металлическая конструкция и прочные винтовые зажимы обеспечивают долговечность
• Совместимость с сертифицированными решениями EKF снижает риск несоответствия нормам
• Долгий гарантийный срок - 7 лет - указывает на высокую надёжность материалов

Ограничения применения

• Не предназначен для автоматического управления - только ручное включение/выключение
• IP30 не допускает использование во влажных помещениях без дополнительной защиты (например, в герметичном боксе)
• Не работает самостоятельно - требует наличия совместимого основного рубильника TwinBlock EKF
• Не имеет вспомогательных контактов - нельзя подключить сигнализацию или блокировку
• Не рекомендован для частых операций включения/отключения - предназначен для редкого отключения при обслуживании

Примеры использования

• Добавление нулевого провода в трёхфазную сеть для полного отключения питания станка
• Формирование четырёхполюсного разъединителя на вводе в цеховой распределительный щит
• Обеспечение видимого разрыва в цепях с TN-S или TT системами заземления
• Замена старого рубильника на новый с сохранением количества полюсов - путём добавления одного модуля

Практические советы

• Перед установкой проверьте, что ваш рубильник TwinBlock EKF имеет свободное место для монтажа дополнительного полюса - не все модели поддерживают расширение
• Затягивайте винтовые зажимы моментом 1,5–2,0 Нм - недостаточная затяжка вызывает нагрев, избыточная - повреждает контакт
• При использовании в щитах с высокой запылённостью - устанавливайте дополнительный полюс внутрь закрытого корпуса
• Не используйте этот полюс как самостоятельный выключатель - он не оснащён дугогашением и не рассчитан на нагрузочные коммутации
• При замене или доработке системы - всегда отключайте питание и проверяйте отсутствие напряжения перед работой
