Дополнительный полюс 100А TwinBlock | tb-s-100-dp EKF

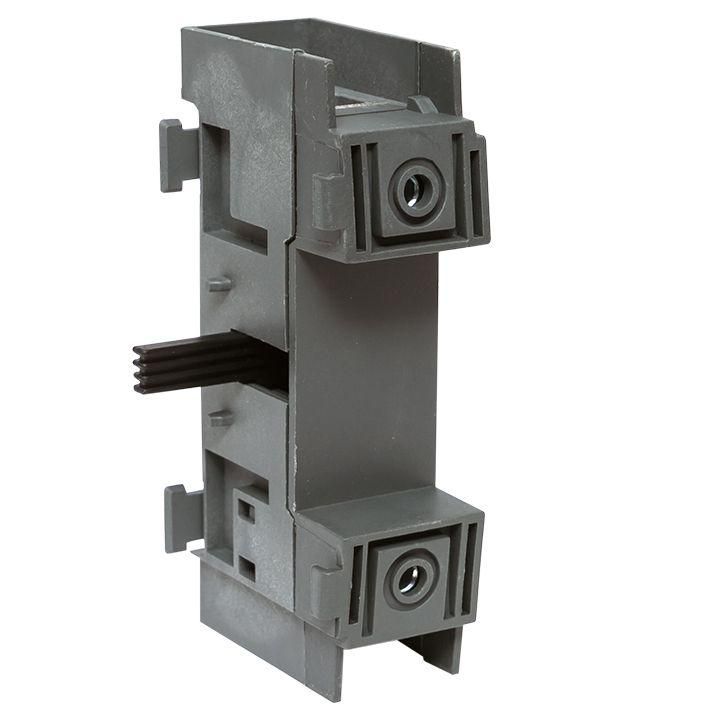

Дополнительный полюс 100А TwinBlock EKF PROxima - компонент для расширения функционала выключателя-разъединителя серии TwinBlock EKF PROxima, позволяющий увеличить количество коммутируемых фаз до четырёх. Подходит для систем распределения электроэнергии с напряжением до 690 В.

Назначение и область применения

Дополнительный полюс 100А TwinBlock EKF PROxima используется для создания четырёхполюсных выключателей-разъединителей из базовых трёхполюсных моделей. Применяется в щитах распределения электрической энергии, где требуется отключение всех фаз и нулевого провода одновременно - например, в промышленных станках, конвейерах, системах освещения с автономным питанием или при необходимости соблюдения требований к изоляции нейтрали.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Тип изделия: дополнительный полюс (не самостоятельное устройство)
• Степень защиты: IP00 - без защиты от внешних воздействий, устанавливается внутри корпуса
• Способ монтажа: боковой, совмещаемый с основным полюсом серии TwinBlock EKF PROxima

Совместимость и монтаж

Дополнительный полюс 100А TwinBlock EKF PROxima совместим только с выключателями-разъединителями серии TwinBlock EKF PROxima номиналом 100 А. Устанавливается механически и электрически рядом с основными полюсами - не требует дополнительных креплений. Монтаж выполняется сбоку, после сборки трёхфазного блока. Клеммы рассчитаны на подключение медных и алюминиевых проводов сечением, соответствующим нормам для 100 А. Перед установкой проверьте соответствие посадочных габаритов и наличие свободного места в шкафу.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным аппаратам для распределительных устройств. Поскольку степень защиты IP00, использование вне защищённого корпуса запрещено. Все соединения должны обеспечивать надёжную изоляцию и исключать доступ к токоведущим частям при работе оборудования.

Преимущества

• Упрощает сборку четырёхполюсных решений без замены всего аппарата
• Обеспечивает единый механизм управления всеми полюсами
• Поддерживает работу с алюминием и медью - снижает затраты на кабель
• Совместим с существующими рукоятками управления серии TwinBlock EKF PROxima

Ограничения применения

• Не является самостоятельным устройством - работает только в составе выключателя-разъединителя TwinBlock EKF PROxima 100 А
• IP00 - нельзя использовать вне закрытых щитов или шкафов
• Не предназначен для частого включения/отключения под нагрузкой - только для ручного отключения при отсутствии тока
• Не совместим с другими сериями, даже от EKF - например, с Proxima Compact или другим форм-фактором

Примеры использования

• Четырёхполюсный разъединитель в промышленном щите для отключения трёх фаз + ноль перед обслуживанием станка
• Распределительный пункт с системой IT (изолированная нейтраль), где требуется физическое отключение нулевого провода
• Система питания с двумя источниками, где нужен переключатель между сетями с полным отключением всех проводников

Практические советы

• Перед заказом убедитесь, что ваш выключатель-разъединитель имеет версию “без рукоятки” - дополнительный полюс не устанавливается на модели с предустановленной рукояткой
• При использовании алюминиевых проводов применяйте переходные наконечники и контролируйте момент затяжки - избегайте перегрузки клемм
• Проверьте зазоры в шкафу: дополнительный полюс увеличивает ширину сборки на ~40–50 мм
• Для удобства обслуживания используйте выносную рукоятку - особенно если шкаф установлен в труднодоступном месте
• Запомните артикул tb-s-100-dp - он точно указывает на этот элемент, чтобы не спутать с другими полюсами или комплектами
