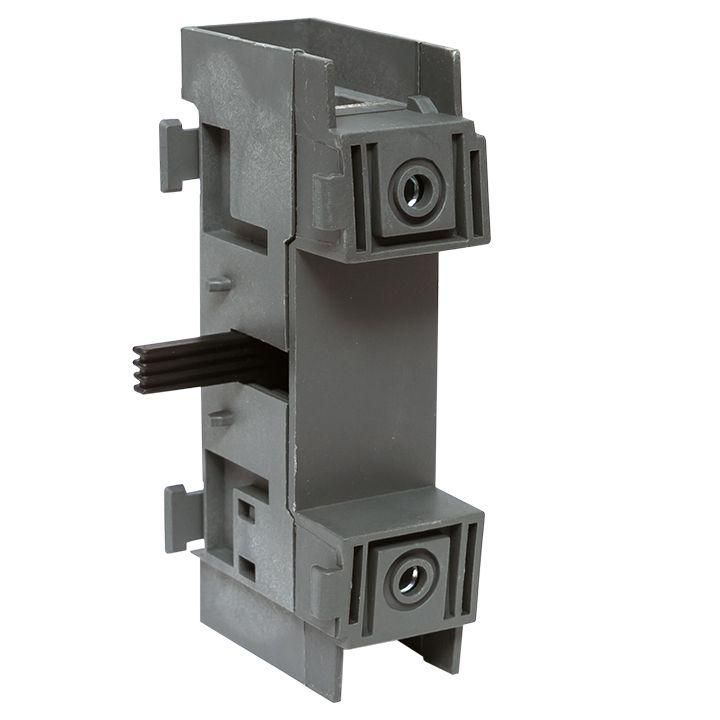

Дополнительный полюс TwinBlock 80А 690В, монтаж сбоку EKF tb-s-80-dp

Дополнительный полюс 80А TwinBlock EKF, вспомогательный контакт с монтажом сбоку - компонент для расширения функциональности выключателей-разъединителей серии TwinBlock EKF. Он позволяет добавить вспомогательный контакт к основному устройству, обеспечивая управление и сигнализацию в системах распределения электроэнергии до 690 В. Артикул tb-s-80-dp совместим с базовыми моделями TwinBlock EKF на ток 80 А.

Назначение и область применения

Дополнительный полюс 80А TwinBlock EKF предназначен для установки на выключатели-разъединители серии TwinBlock EKF с номинальным током 80 А. Его задача - передавать сигналы о положении контактов (включено/выключено) в системы автоматизации, контроля или защиты. Подходит для использования в щитах распределения энергии на объектах промышленного, коммерческого и инфраструктурного назначения: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Номинальный ток: 80 А - способен безопасно коммутировать нагрузки до этого значения;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока 50–60 Гц;
• Тип изделия: дополнительный полюс - не является самостоятельным выключателем, работает только в составе основного аппарата;
• Способ монтажа: сбоку - устанавливается параллельно основному полюсу, не требует замены корпуса;
• Тип подключения: механический - соединяется с механизмом основного выключателя, без внешних проводов к контактам.

Совместимость и монтаж

Дополнительный полюс 80А TwinBlock EKF совместим только с выключателями-разъединителями серии TwinBlock EKF на ток 80 А, имеющими соответствующий боковой фланец для установки. Устанавливается без инструментов: защёлкивается на направляющие штыри рядом с основным полюсом. Монтаж возможен только на модели без рукоятки или с рукояткой, установленной на корпусе - несовместим с выносными рукоятками. После установки контакт активируется механически при переключении основного аппарата.

Безопасность и стандарты

Изделие соответствует требованиям безопасности, применяемым к аппаратам распределения электроэнергии. Произведён в рамках сертифицированной системы качества EKF. Соответствует нормам IEC 60947-3 для выключателей-разъединителей. Напряжение 690 В обеспечивает надёжную изоляцию даже в условиях высоких импульсных перегрузок.

Преимущества

• Увеличивает функциональность существующего выключателя без замены всего устройства;
• Не требует изменения схемы подключения - контакт уже связан с механизмом переключения;
• Обеспечивает точную сигнализацию состояния (вкл./выкл.) для PLC, реле, индикации;
• Монтаж сбоку экономит место внутри щита и сохраняет целостность корпуса.

Ограничения применения

• Не используется самостоятельно - только как часть выключателя-разъединителя TwinBlock EKF 80 А;
• Не поддерживает коммутацию силовых цепей - служит исключительно для вспомогательных сигналов;
• Не совместим с моделями TwinBlock на ток выше 80 А (например, 100 А, 160 А и более);
• Запрещена установка на устройства с реверсивным (перекидным) механизмом - не предусмотрен такой тип контакта.

Примеры использования

• Подключение к контроллеру PLC для отслеживания состояния питания станка;
• Индикация “включен” на пульте управления через лампочку или светодиод;
• Автоматическое отключение других цепей при отключении основного питания;
• Сигнализация аварийного отключения в системах безопасности.

Практические советы

• Перед установкой проверьте, что ваш выключатель-разъединитель имеет свободный боковой слот - он должен быть пустым и не закрыт крышкой;
• Не используйте этот полюс для подключения нагрузки больше 80 А - он не рассчитан на силовые токи;
• При сборке щита учтите, что установка дополнительного полюса увеличивает габариты аппарата на 15–20 мм - планируйте место заранее;
• Для работы с алюминиевыми проводами убедитесь, что зажимы основного аппарата адаптированы под них - сам полюс не влияет на качество соединения.
