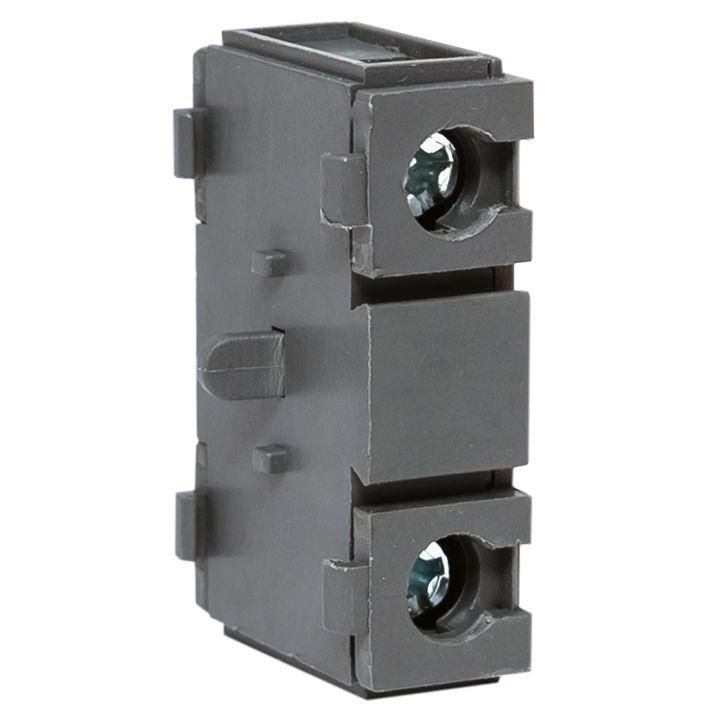

Контакт дополнительный для TwinBlock | tb-axcontact EKF

Контакт дополнительный для TwinBlock от EKF (артикул tb-axcontact) предназначен для расширения функционала выключателей-разъединителей серии TwinBlock за счет добавления одного дополнительного нормально открытого контакта — удобное решение для сигнализации состояния или управления внешними устройствами.

Назначение и область применения

Контакт дополнительный для TwinBlock используется совместно с выключателями-разъединителями серии TwinBlock для передачи сигнала о положении основного аппарата — включен/выключен. Подходит для подключения к системам автоматизации, контроллерам, световым индикаторам или реле контроля состояния. Применяется в щитах распределения электроэнергии на объектах промышленного и коммерческого назначения: на станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип контакта: нормально открытый (НО)
• Количество контактов: 1
• Совместим с выключателями-разъединителями TwinBlock номиналом 160–800 А
• Работает в паре с аппаратами без рукоятки управления и с рукояткой
• Максимальное рабочее напряжение: до 690 В переменного тока (50/60 Гц)
• Поддерживает коммутацию медными и алюминиевыми проводами

Совместимость и монтаж

Контакт дополнительно устанавливается на корпус выключателя-разъединителя TwinBlock путём фиксации в специальный штатный паз. Монтаж выполняется после установки самого аппарата в щит. Кабель подключается к клеммам контакта — доступны зажимы для проводов сечением до 2,5 мм². Убедитесь, что выбранный модель TwinBlock имеет свободную нишу для установки дополнительного контакта — он несовместим с базовыми версиями без возможности расширения.

Преимущества

• Увеличивает функциональность существующего оборудования без замены всего аппарата
• Интегрируется без дополнительных адаптеров — совпадает с конструкцией оригинального корпуса
• Обеспечивает надёжную механическую связь с главным контактом — сигнал соответствует реальному положению рубильника
• Произведён в рамках единой системы TwinBlock — гарантирует долговечность и соответствие стандартам EKF

Ограничения применения

• Не работает самостоятельно — требует наличия выключателя-разъединителя TwinBlock (160–800 А)
• Не предназначен для коммутации силовых нагрузок — только для слаботочных цепей управления и сигнализации
• Не подходит для моделей TwinBlock с номиналом ниже 160 А — отсутствует место для установки
• Не обеспечивает изолированную гальваническую связь — контакт механически связан с главным механизмом

Примеры использования

• Подключение к входу PLC для отслеживания состояния питания станка
• Запуск индикационной лампы на пульте управления при включении рубильника
• Активация аварийной сигнализации при отключении питания в цепи освещения
• Логическое управление другим оборудованием через реле, зависящее от положения TwinBlock

Практические советы

• Перед покупкой проверьте, есть ли на вашем TwinBlock свободное окно для установки дополнительного контакта — оно расположено рядом с клеммами
• При использовании в условиях повышенной запылённости рекомендовано закрывать клеммы герметичными колпачками
• Не перегружайте контакт — максимальный ток через него не более 5 А (для сигнализации)
• Если вам нужен контакт НЗ (нормально замкнутый), этот компонент не подойдет — серия предлагает только НО
• Артикул tb-axcontact совместим со всеми модификациями TwinBlock EKF от 160 А — даже с реверсивными и с выносной рукояткой
