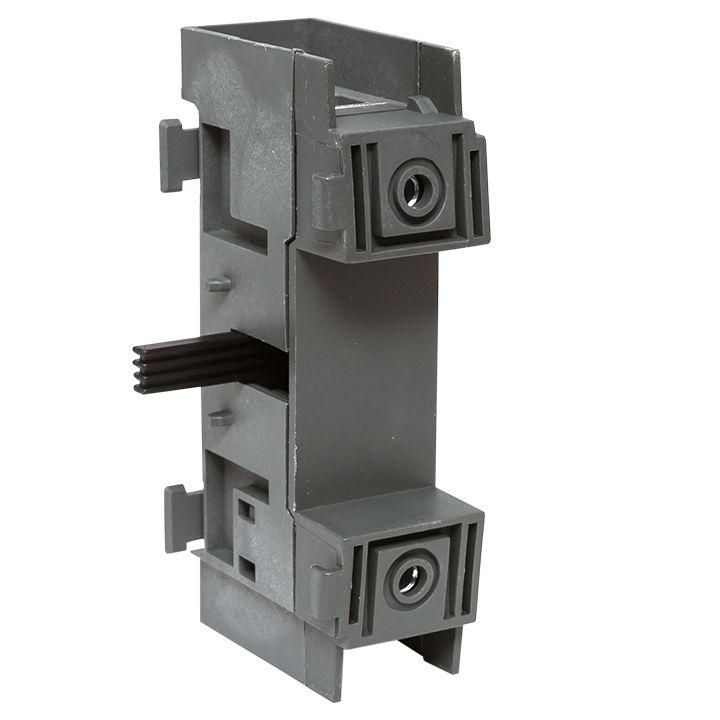

Дополнительный полюс TwinBlock PROxima 40А 690В EKF tb-s-40-dp

Дополнительный полюс 40А TwinBlock EKF PROxima - это компонент для расширения функциональности выключателей-разъединителей серии TwinBlock EKF PROxima, позволяющий увеличить количество коммутируемых фаз до четырёх. Подходит для систем распределения электроэнергии с напряжением до 690 В, где требуется надёжное механическое отключение цепей.

Назначение и область применения

Дополнительный полюс 40А TwinBlock EKF PROxima используется для создания трёхфазных или четырёхполюсных выключателей-разъединителей путём присоединения к базовым моделям серии TwinBlock EKF PROxima. Применяется в щитах распределения электрической энергии, на производствах, в промышленных установках, где требуется изоляция всех фаз и нулевого провода одновременно. Особенно актуален при сборке систем с алюминиевыми или медными проводами, требующих жёсткого механического отключения.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Тип изделия: дополнительный полюс (не самостоятельное устройство)
• Способ монтажа: боковой - устанавливается рядом с основным полюсом
• Степень защиты: IP00 - без защиты от внешних воздействий, предназначен для установки внутри закрытых щитов

Совместимость и монтаж

Дополнительный полюс 40А TwinBlock EKF PROxima совместим только с выключателями-разъединителями серии TwinBlock EKF PROxima, имеющими соответствующую шинную систему для бокового подключения. Монтаж осуществляется вручную: полюс защёлкивается на направляющие контакты соседнего модуля. Убедитесь, что базовый аппарат имеет свободное место для установки дополнительного полюса - он не работает автономно. Кабельные соединения допускаются как медными, так и алюминиевыми проводами с подходящим сечением.

Безопасность и стандарты

Устройство не имеет собственной степени защиты (IP00), поэтому обязательно должно монтироваться внутрь металлического или пластикового щита, исключающего доступ к токоведущим частям. Соответствует требованиям к механической прочности и коммутационной способности, характерным для серийной продукции EKF. Электрическая безопасность обеспечивается только при правильном монтаже в соответствии с нормами ПУЭ.

Преимущества

• Позволяет легко расширить существующий выключатель-разъединитель с 3 до 4 полюсов без замены всего аппарата
• Интегрирован в единую систему TwinBlock - все элементы совместимы между собой
• Поддерживает работу с алюминием и медью - гибкость при подборе кабелей
• Простой и быстрый боковой монтаж снижает время сборки щита

Ограничения применения

• Не является самостоятельным устройством - требует наличия базового выключателя-разъединителя TwinBlock EKF PROxima
• IP00 - нельзя использовать вне закрытого корпуса, даже в помещениях с высокой влажностью
• Работает только с номинальным током до 40 А - не подходит для нагрузок выше этого значения
• Не рассчитан на частые операции включения/отключения - применяется только для редкого ручного отключения цепей

Примеры использования

• Четырёхполюсный выключатель-разъединитель в промышленном щите для отключения трёх фаз + ноль на станке
• Распределительный щит с заземлённой нейтралью, где требуется полное отключение всех проводников перед обслуживанием
• Система питания с двумя источниками, где нужен полный разрыв цепи по всем проводам

Практические советы

• Перед покупкой проверьте, есть ли в вашем выключателе-разъединителе TwinBlock EKF PROxima свободное место для бокового монтажа - не все модели поддерживают добавление полюсов
• Учитывайте посадочные размеры: дополнительный полюс должен точно совпадать с формой базового модуля, иначе не защёлкнется
• При использовании алюминиевых проводов примените переходные контактные площадки - это продлит срок службы соединений
• Обязательно пометьте каждый полюс при монтаже - особенно важно при работе с нулевым проводом
• Дополнительный полюс 40А TwinBlock EKF PROxima не подходит для автоматических выключателей - только для ручных разъединителей серии TwinBlock
