Дополнительный полюс 63А TwinBlock | tb-s-63-dp EKF

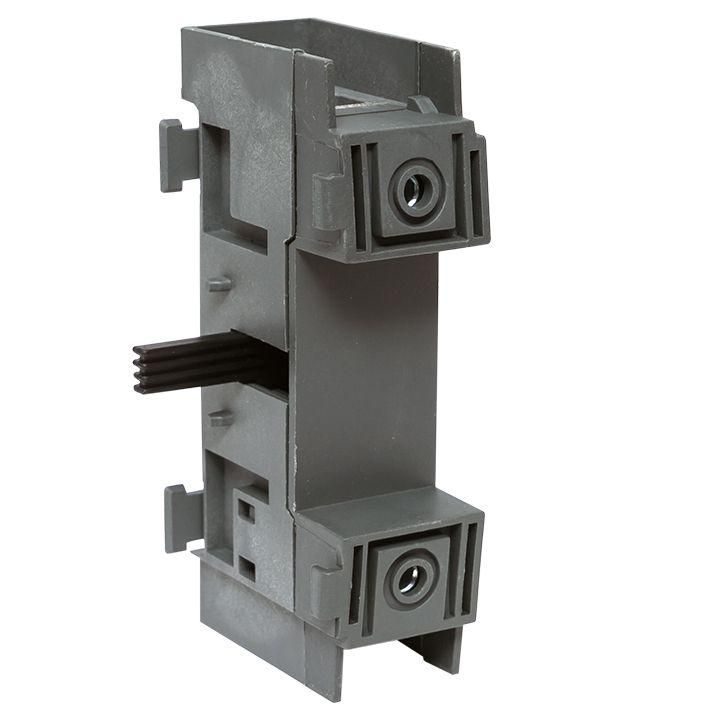

Дополнительный полюс 63А TwinBlock EKF, вспомогательный контакт монтаж сбоку — компонент для расширения функциональности рубильника серии TwinBlock EKF, позволяющий добавить вспомогательную цепь контроля состояния коммутации. Подходит для сборки щитов распределения электроэнергии с требованиями к сигнализации положения контактов.

Назначение и область применения

Этот дополнительный полюс предназначен для установки на основной рубильник серии TwinBlock EKF с номинальным током 63 А. Он не выполняет силовую коммутацию, а служит для передачи сигнала о состоянии контактов — замкнуты они или разомкнуты. Это позволяет подключить к нему световые индикаторы, реле контроля, системы автоматизации или блокировки.

Используется в системах распределения электроэнергии, где требуется визуальный или электронный контроль положения рубильника: на станках, конвейерах, в распределительных щитах промышленных объектов, на насосных станциях и других местах, где важно знать, включен ли прибор.

Технические характеристики

• Номинальный ток: 63 А — способен работать с нагрузкой до этого значения без перегрева;
• Номинальное напряжение: 690 В — рассчитан на использование в сетях переменного тока до 690 В, частотой 50/60 Гц;
• Тип изделия: вспомогательный контакт — не является самостоятельным выключателем, работает только совместно с основным рубильником TwinBlock;
• Способ монтажа: монтаж сбоку — устанавливается параллельно основному полюсу, не требует изменения габаритов шины;
• Тип подключения: прочее — соединяется механически с механизмом основного рубильника, электрические выводы — клеммы для провода.

Совместимость и монтаж

Дополнительный полюс 63А TwinBlock EKF совместим только с рубильниками серии TwinBlock EKF, имеющими соответствующий боковой фланец для установки. Убедитесь, что ваш основной рубильник имеет место для монтажа сбоку — не все модели поддерживают эту опцию.

Установка происходит путём защёлкивания на направляющие основного аппарата. Электрические клеммы доступны после монтажа — подключение проводов осуществляется вручную. Напряжение в цепи вспомогательного контакта не должно превышать 690 В. Максимальный момент затяжки клемм — не более 1,4 Н·м.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-3 для выключателей-разъединителей. Применяется в соответствии с правилами ПУЭ для устройств распределения электроэнергии. Сертифицирован для работы в условиях, допускающих наличие пыли и влаги, однако не имеет защиты IP — не предназначен для открытых площадок без корпуса.

Преимущества

• Не требует внешнего питания — сигнал формируется механически через движение контактов основного рубильника;
• Гарантированная синхронизация с основными контактами — состояние вспомогательного контакта точно соответствует положению силового рубильника;
• Закрытый тип контактов — снижает риск окисления и повреждений при работе в среде с пылью;
• Поддерживает работу с медными и алюминиевыми проводами — удобство при реконструкции старых систем.

Ограничения применения

• Не используется как самостоятельный выключатель — обязательно нужен основной рубильник TwinBlock EKF;
• Не предназначен для частых операций включения/выключения — рассчитан на редкие коммутации (до 1000 циклов в год);
• Не имеет собственной защиты от перегрузок или КЗ — зависит от защиты основного аппарата;
• Не подходит для установки во взрывоопасных зонах — отсутствуют сертификаты Ex.

Примеры использования

• На станке: вспомогательный контакт подключён к индикатору “Сеть включена” — горит только когда рубильник замкнут;
• В щите управления: сигнал с контакта идёт на PLC — система проверяет, был ли рубильник переведён в положение “Выкл” перед запуском обслуживания;
• На конвейере: при размыкании контакта активируется аварийная остановка через реле безопасности.

Практические советы

• Перед монтажом убедитесь, что основной рубильник имеет свободный боковой слот — модель должна быть помечена как “возможно подключение дополнительного полюса”;
• При использовании алюминиевых проводов применяйте переходные наконечники и контролируйте усилие затяжки — избыток давления может повредить клемму;
• Не используйте этот контакт для управления мощными нагрузками — он предназначен только для сигнальных цепей (не выше 5 А в цепи управления);
• При замене основного рубильника — новый должен иметь ту же версию монтажного фланца, иначе дополнительный полюс не установится;
• Артикул tb-s-63-dp всегда указывается в спецификации вместе с номером основного рубильника — так проще найти совместимые компоненты при ремонте.
