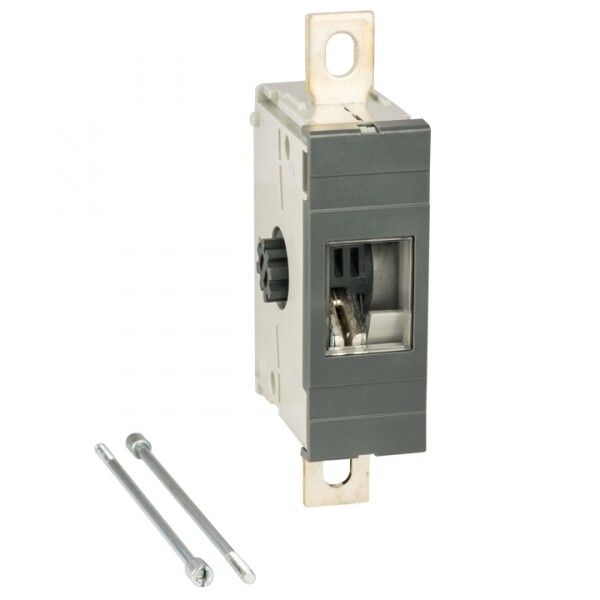

Дополнительный полюс 315А для рубильника TwinBlock EKF PROxima - tb-s-315-dp

Дополнительный полюс 315А для рубильника TwinBlock PROxima — комплектующий элемент для модульного рубильника TwinBlock EKF, позволяющий увеличить количество коммутируемых фаз на один. Применяется в распределительных щитах для создания трёхфазных или четырёхполюсных разъединителей с номинальным током 315 А.

Назначение и область применения

Дополнительный полюс 315А для рубильника TwinBlock PROxima предназначен для установки в уже смонтированный основной рубильник серии TwinBlock EKF. Он позволяет расширить функционал аппарата — например, перейти от трёхфазного к четырёхполюсному исполнению, что необходимо при управлении сетями с глухозаземлённой нейтралью или при необходимости отключения нулевого провода.

Применяется в системах распределения электроэнергии: промышленных щитах, силовых пунктах, на входе оборудования с высокими токами — станках, насосах, конвейерах, тепловых установках.

Технические характеристики

• Номинальный ток длительной нагрузки: 315 А — способен безопасно проводить постоянную нагрузку до этого значения.
• Номинальное напряжение: 690 В — рассчитан на работу в сетях переменного тока до 690 В, 50/60 Гц.
• Кратковременно выдерживаемый ток: 1000 кА — обеспечивает устойчивость к сверхтокам при КЗ, соответствует требованиям надёжности для промышленных объектов.
• Количество полюсов: 1 — добавляет один дополнительный контактный канал.
• Тип присоединения: винтовое — надёжное механическое соединение с медными шинами или кабелями.
• Тип элемента управления: поворотный рычаг — единая рукоятка управляет всеми полюсами одновременно, исключает риск несинхронного отключения.
• Степень защиты: IP30 — защищён от доступа инструментов и частиц крупнее 2,5 мм, но не герметичен; требует установки внутри закрытого щита.
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность, подходит для помещений с умеренным климатом.
• Цвет элементов управления: чёрный — стандартизированная цветовая маркировка для удобства идентификации.
• Гарантийный срок: 84 месяца — подтверждает долговечность конструкции и качество сборки.
• Соответствие нормам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) — сертифицирован для использования в промышленных электросистемах.

Совместимость и монтаж

Дополнительный полюс 315А для рубильника TwinBlock PROxima совместим только с рубильниками TwinBlock EKF номиналом 160–800 А. Монтируется непосредственно на корпус основного аппарата — не требует отдельного крепления. Подключение осуществляется через жёсткий механический и электрический интерфейс: контакты автоматически синхронизируются с основным полюсом при установке.

Не подлежит самостоятельной замене без демонтажа основного рубильника из щита. Для установки требуется отключение питания и соблюдение правил безопасности при работе с токоведущими частями.

Безопасность и стандарты

Дополнительный полюс 315А для рубильника TwinBlock PROxima соответствует международному стандарту IEC 60947-3 и российскому ГОСТ Р 50030.3-2012. Обеспечивает гальваническую изоляцию между полюсами, предотвращает случайное включение благодаря жёсткой блокировке рычага в положении “выкл”. Конструкция исключает самопроизвольное открытие контактов под нагрузкой.

Преимущества

• Расширяемость системы — можно доработать существующий рубильник до четырёхполюсного без замены всего аппарата.
• Высокая коммутационная стойкость — выдерживает импульсы тока до 1000 кА, что важно для зон с высокой вероятностью КЗ.
• Единое управление — все полюсы работают синхронно, снижается риск аварий при несимметричном отключении.
• Долгий срок службы — гарантия 7 лет указывает на применение качественных материалов и технологий производства EKF.

Ограничения применения

• Не используется вне распределительного щита — степень защиты IP30 не защищает от воды, пыли и внешнего воздействия.
• Не подходит для частого включения/отключения под нагрузкой — предназначен только для разъединения цепи при отсутствии тока (не является автоматическим выключателем).
• Совместим только с рубильниками TwinBlock EKF — не взаимозаменяем с продукцией других брендов или старых серий EKF.
• Не имеет вспомогательных контактов — нельзя использовать для сигнализации состояния (“включен” / “отключен”) без внешних решений.

Примеры использования

• Добавление нулевого полюса в трёхфазную сеть с TN-S системой заземления для полного отключения всех проводников.
• Обустройство резервного питания — когда требуется отключить одну из двух параллельных линий без потери контроля над остальной частью цепи.
• Модернизация старого щита: вместо замены всего рубильника на 4-полюсный — просто добавляется этот полюс.

Практические советы

• Перед установкой проверьте, чтобы основной рубильник был именно модели TwinBlock EKF с номиналом 160–800 А — другие серии не подходят.
• При монтаже используйте только рекомендованную затяжку винтов — переусиливать нельзя, это повредит контактные поверхности.
• Убедитесь, что в щите достаточно места для установки дополнительного полюса — он занимает около 17,5 мм по ширине.
• После установки протестируйте синхронность работы всех полюсов — рычаг должен перемещаться плавно, без заеданий.
• Не применяйте в условиях сильной запылённости, влажности или агрессивной среде — IP30 недостаточен для таких условий.
