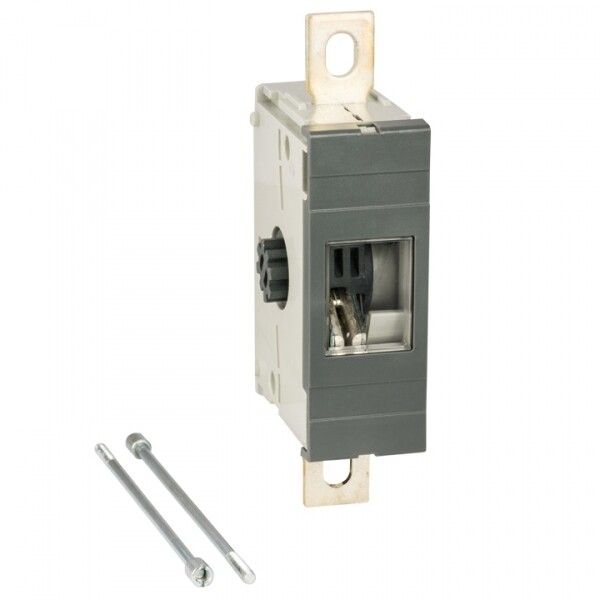

Дополнительный полюс 160А для рубильника TwinBlock EKF PROxima | tb-s-160-dp

Дополнительный полюс 160А для рубильника TwinBlock PROxima - комплектующий элемент для модульного рубильника TwinBlock EKF, позволяющий увеличить количество коммутируемых фаз. Применяется в распределительных щитах для создания трёх- или четырёхполюсных разъединителей на ток до 160 А, соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Дополнительный полюс 160А для рубильника TwinBlock PROxima предназначен для установки в уже смонтированный основной рубильник серии TwinBlock EKF. Он позволяет расширить функционал аппарата - например, перевести двух- или трёхполюсный разъединитель в четырёхполюсную конфигурацию. Подходит для использования в системах распределения электроэнергии с напряжением до 690 В переменного тока частотой 50–60 Гц. Часто применяется в промышленных щитах: на входе оборудования, у станков, насосных групп, конвейеров, где требуется механическое отключение всех фаз и нулевого провода одновременно.

Технические характеристики

• Номинальный ток длительной нагрузки: 160 А
• Номинальное напряжение: 690 В
• Кратковременно выдерживаемый ток: 300 кА (при коротком замыкании)
• Количество полюсов: 1
• Степень защиты: IP30 - защищён от доступа к опасным частям и от твёрдых предметов более 2,5 мм, но не герметичен
• Тип присоединения: винтовые зажимы для медных жил
• Тип элемента управления: поворотный рычаг - обеспечивает визуальное определение положения «вкл/выкл»
• Конструкция: встраиваемое устройство фиксированной установки
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна эксплуатация при температуре от −40 C до +40 C
• Цвет элементов управления: черный
• Гарантийный срок: 84 месяца
• Соответствие нормативам: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Дополнительный полюс 160А для рубильника TwinBlock PROxima совместим только с рубильниками TwinBlock EKF номиналом 160 А. Монтируется непосредственно на корпус основного аппарата - не требует отдельного крепления. Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения
• Снять крышку основного рубильника (если есть)
• Закрепить дополнительный полюс на направляющих штырях основного устройства
• Подключить фазный провод через винтовой зажим - сечение жилы до 50 мм2
• Проверить надёжность затяжки и свободное перемещение рычага

Не совместим с другими сериями рубильников, даже если они имеют аналогичный номинал. Обязательно проверьте модель основного аппарата перед покупкой.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-3 и российскому ГОСТ Р 50030.3-2012, что гарантирует безопасность при работе с высокими токами. Конструкция исключает случайное включение при открытой крышки. Наличие визуального указателя положения рычага снижает риск ошибочного действия. IP30 не обеспечивает защиту от воды - применение допускается только внутри закрытых распределительных щитов.

Преимущества

• Позволяет модернизировать существующий рубильник без замены всего аппарата
• Высокая коммутационная стойкость - способен выдерживать ток КЗ до 300 кА
• Работает в широком диапазоне температур, подходящ для промышленных объектов
• Простая установка - не требует специальных инструментов
• Долгий срок службы - 84 месяца гарантии подтверждают надёжность конструкции

Ограничения применения

• Не используется как самостоятельный выключатель - только как дополнение к основному рубильнику TwinBlock EKF
• Не подходит для внешней установки или помещений с повышенной влажностью из-за степени защиты IP30
• Не имеет вспомогательных контактов - нельзя использовать для сигнализации состояния или автоматического управления
• Не рекомендован для частого включения/отключения - предназначен для редких операций отключения, а не для регулярной коммутации нагрузки

Примеры использования

• Добавление нулевого полюса в трёхфазную сеть для полного отключения питания станка
• Формирование четырёхполюсного разъединителя на вводе в цеховой щит
• Обеспечение безопасности при обслуживании оборудования с TN-S или TT системами заземления
• Замена старого рубильника путём доработки - вместо полной замены системы

Практические советы

• Перед установкой убедитесь, что ваш основной рубильник TwinBlock EKF имеет номинал 160 А - другие модели (например, 250 А или 400 А) не поддерживают этот полюс
• При подключении используйте жилы сечением 16–50 мм2; слишком тонкий провод может перегреваться, слишком толстый - не войдёт в зажим
• После монтажа проверните рычаг несколько раз - он должен двигаться легко, без заеданий
• Не устанавливайте дополнительный полюс рядом с источниками тепла или вибраций - это может снизить долговечность контактной группы
• Для удобства обслуживания пометьте новый полюс этикеткой - особенно если система содержит несколько фаз и ноль
